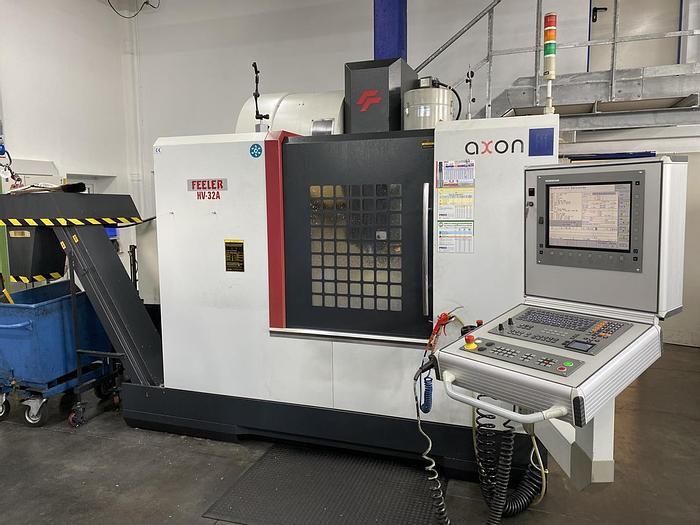

CNC Bearbeitungszentrum FEELER HV-32A

CNC Bearbeitungszentrum

FEELER HV-32A

Baujahr 2012

CNC Steuerung HEIDENHAIN iTNC 530

Technische Merkmale

Verfahrweg X-Achse   800 mm

Verfahrweg Y-Achse   520 mm

Verfahrweg Z-Achse   505 mm

Abstand Spindelnase - Tisch   130 - 635 mm

Abstand Ständervorderkante - Spindelmitte 560 mm

Eilgang max (X/Y/Z)   60 / 60 / 30 m/min

Arbeitstisch

Tischabmessungen (LxB)   950 x 520 mm

Max. Beladekapazität   800 kg

T-Nuten (Breite x Abstand x Anzahl) 18 x 100 x 5

Tischoberkante über Boden      940 mm

Spindel-Daten

Spindeldrehzahl      12.000 U/min

Werkzeugaufnahme      SK40 DIN 69871

Anzugsbolzen      DIN 69872

Werkzeuge (Doppelarmgreifer)

Werkzeugplätze      30 Stück

Werkzeugwechselzeit (Werkzeug - Werkzeug)   1 (6 kg) Sek.

Allgemeine Daten

Druckluftanschluss   6 - 8 bar

Kühlmitteltank Fasssungsvermögen   275 ltr.

Kühlmitteldruck      1,8 bar

Kühlmittel-Fördermenge   67 ltr./min

Anschlussleistung   25 kVA

Abmessungen LxTxH   2905 x 2185 x2850 mm

Gewicht      6.850 kg

Extras

HEIDENHAIN Handrad

Direktes Wegmesssystem

Messtaster

RS 232-Schnittstelle

Werkstückzähler

Geschlossene Umhausung

Zentralschmierung

Arbeitsraumleuchte

Wärmetauscher

Satz Aufstellelemte

Kegelreinigung (Ausblasen beim Werkzeugwechsel)

Kühlmittelwanne

IKZ 20 Bar
