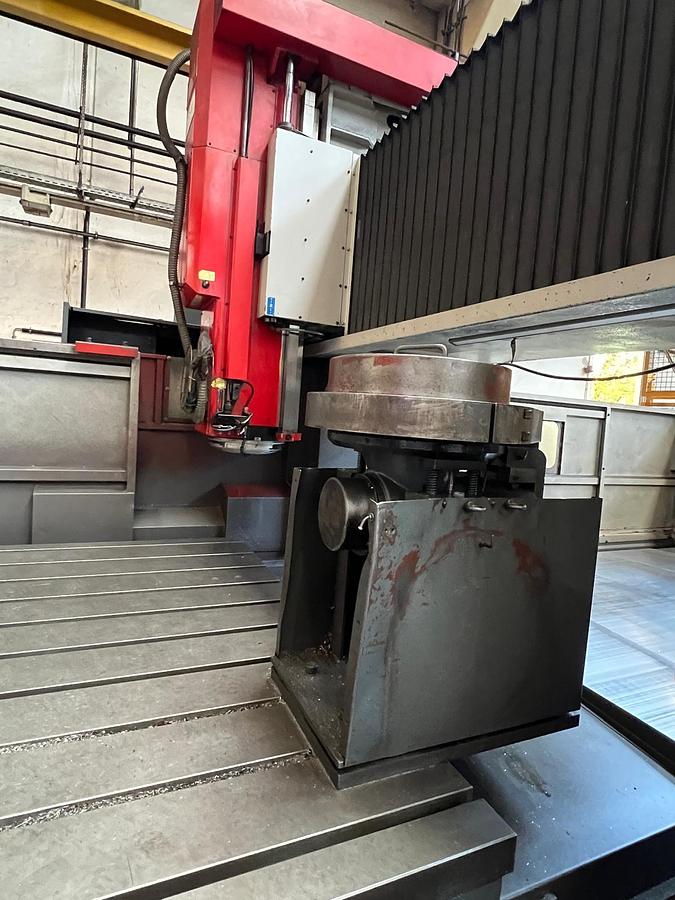

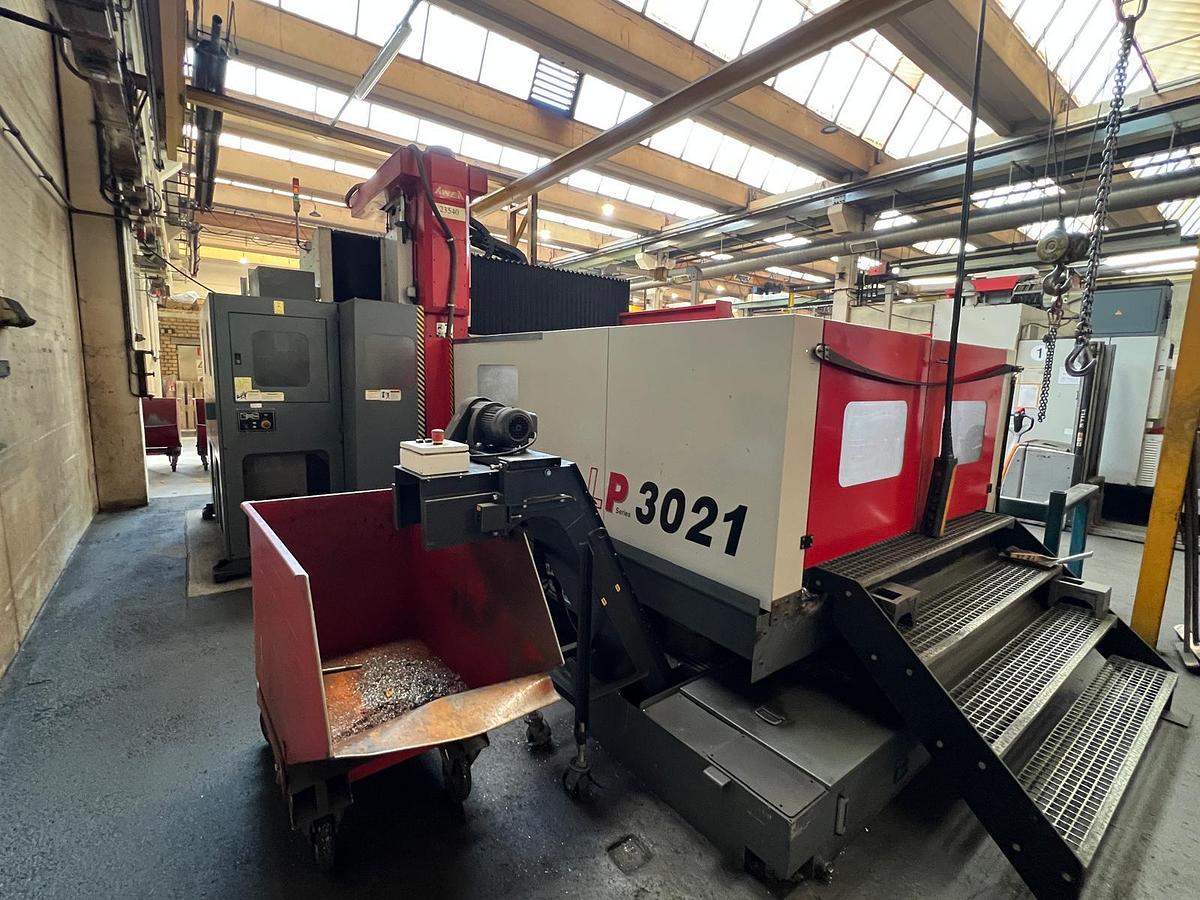

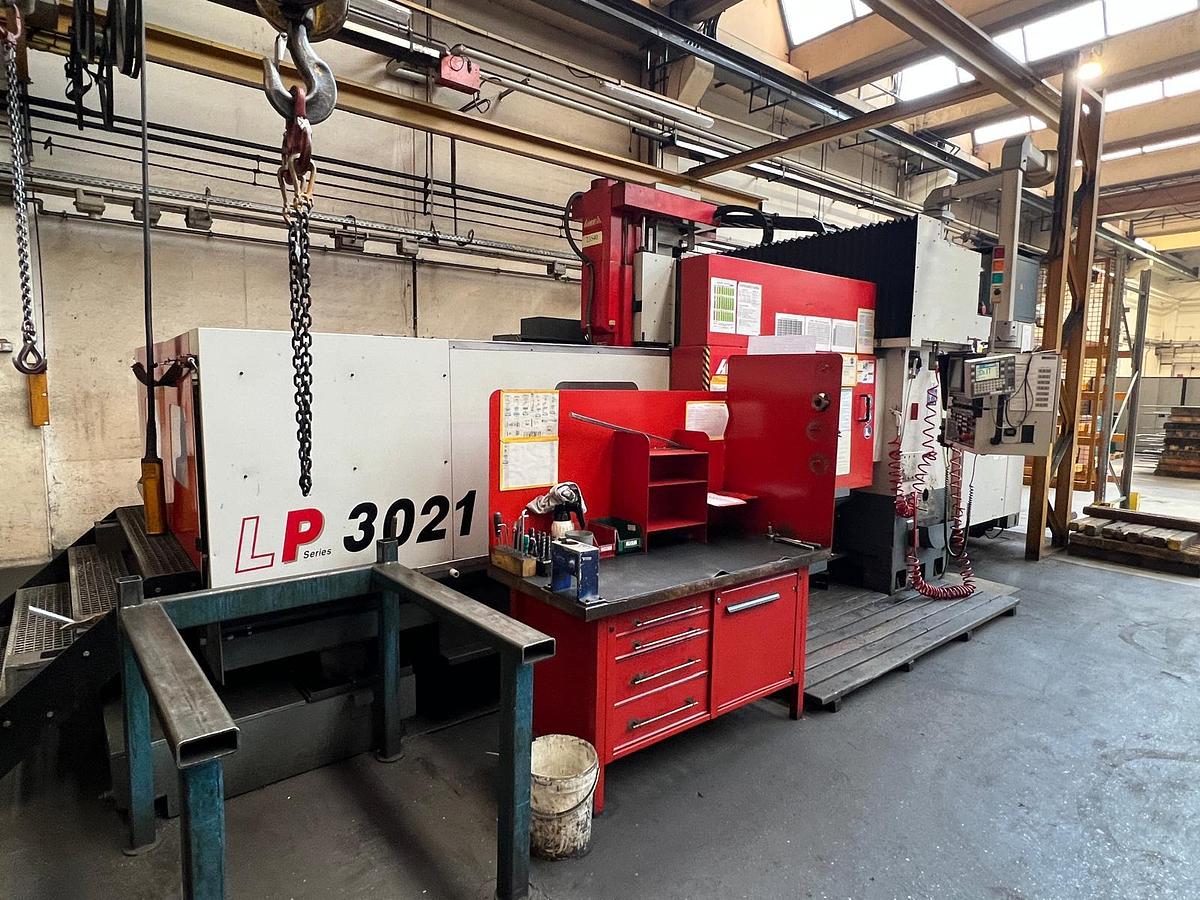

Portalbearbeitungszentrum AWEA LP-3021

Portalbearbeitungszentrum

AWEA LP-3021

Baujahr 2004

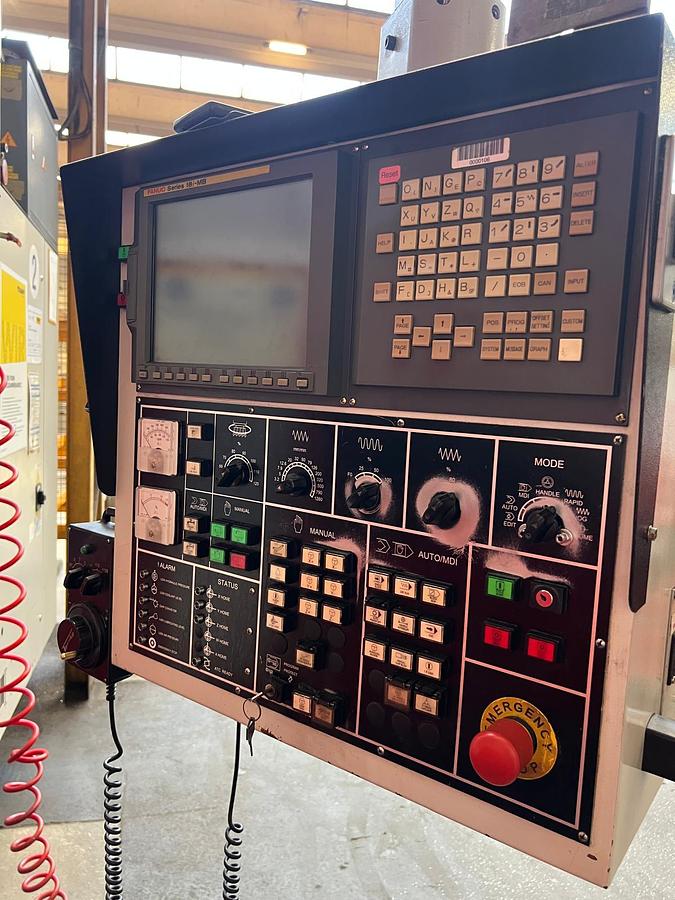

CNC Steuerung FANUC SERIES 18i MB

Hauptmaße & Verfahrwege

  •  X-Achse Travel: 3.000 mm (≈ 118,1”)

  •  Y-Achse Travel: 2.100 mm (≈ 82,6”)

  •  Z-Achse Travel: 760 mm (≈ 30″)

  •  Abstand der Säulen („Distance between columns“): 2.300 mm

  •  Tischgröße: 3.020 mm (X-Richtung) × 2.010 mm (Y-Richtung)

  •  Tischlastkapazität: 10.000 kg (für dieses Modell)

Spindel & Werkzeugaufnahme

  •  Spindelaufnahme ISO-50

  •  Spindeldrehzahl Standard: 6.000 rpm

  •  Spindelmotor (Dauer / 30 Min): ca. 22/26 kW (30/35 HP)

  •  Werkzeugwechsler Kapazität: 32 Werkzeuge (Optionen bis 60/90/120)

  •  Max. Werkzeugdurchmesser / leeres Magazinfach: Ø 127 mm / Ø 215 mm

  •  Max. Werkzeuglänge (ab Maßlinie): 350 mm

  •  Max. Werkzeuggewicht: 20 kg

Vorschub & Verfahrgeschwindigkeit

  •  Rapid Feedrate X-Achse: bis zu 20.000 mm/min

  •  Rapid Feedrate Y-Achse: 15.000 mm/min

  •  Rapid Feedrate Z-Achse: 15.000 mm/min

  •  Schnittvorschub: etwa 1 – 10.000 mm/min (je nach Einsatz)

Besonderheiten & Kommentare

  •  Die Maschine ist Teil der „LP“-Serie von AWEA, ausgelegt für Brücken-/Portalbauweise mit hoher Steifigkeit.

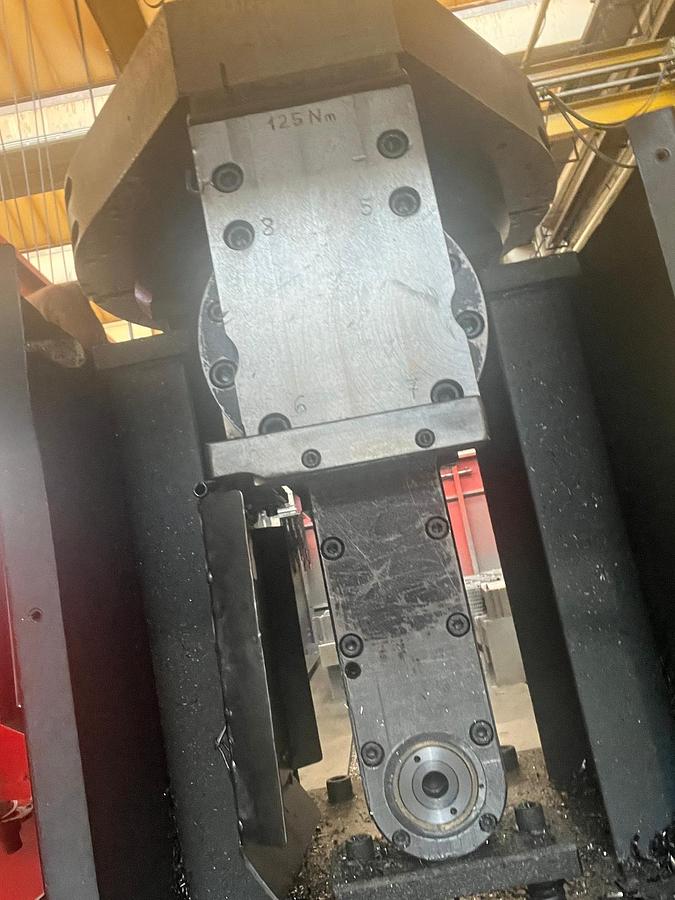

  •  Optional können Ausstattung-Erweiterungen wie automatischer Kopfwechsler und vertikale/horizontale Werkzeugwechsler integriert werden (z. B. 5-Seiten Bearbeitung)
