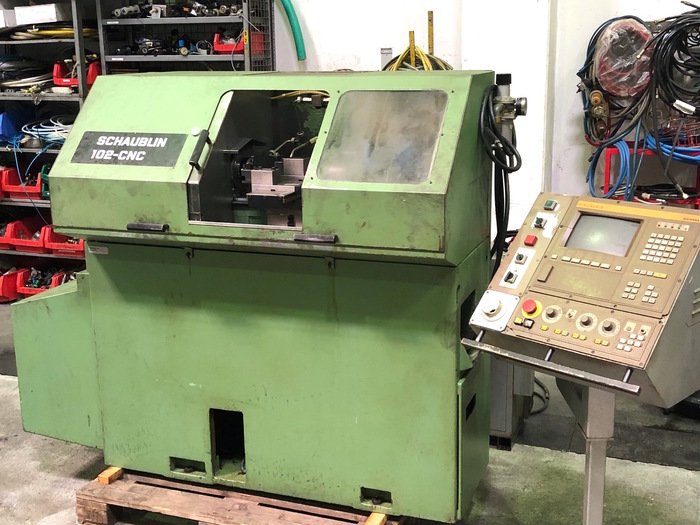

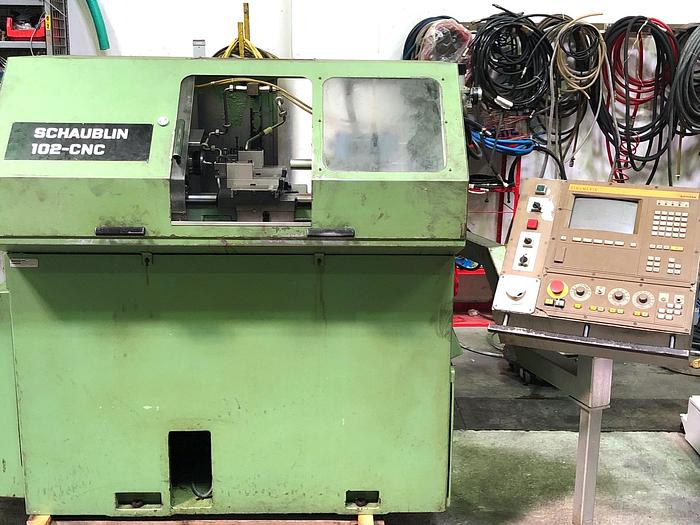

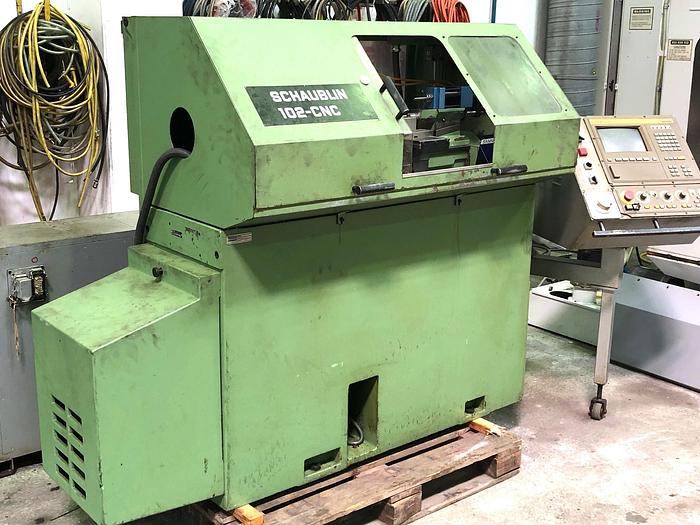

CNC Drehmaschine SCHAUBLIN 102-CNC

€3.485 (EUR)

Schwäbisch Gmünd, Deutschland

oderanrufen +49 7171 8749911

Beschreibung

CNC Drehmaschine
SCHAUBLIN 102-CNC

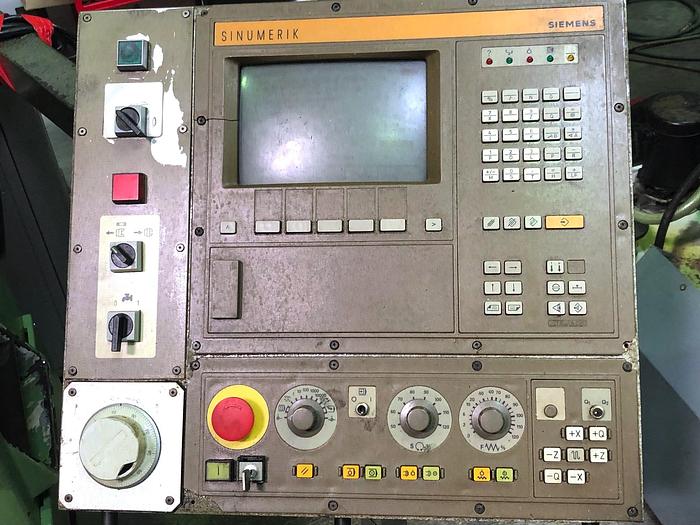

CNC Steuerung SIEMENS 810 T

Arbeitsbereich
Spitzenhöhe 102mm
Grösste Spitzenweite gemäss Spindelblock 300mm
Drehdurchmesser über Schlitten 75mm
Grösste Abmessungen der zu bearbeitenden Werkstücke (Durchmesser x Länge)
-mit Standardausrüstung, d.h. je ein Werkzeughalter vorn und hinten 100x75mm
-mit Andrück-Reitstock (Zubehör) 50x300mm

Spindelstock
Spindelnase für Spannzangen Typ SCHAUBLIN W20
Stangendurchlass in Spannzangen, Durchmesser 14,5mm
Spindeldrehzahlen, stufenlos 30-5000 U/Min.
Konstante Schnittgeschwindigkeit
Spannzylinder für Spannzangen und Futter, Spannkraft bei 6 Bar

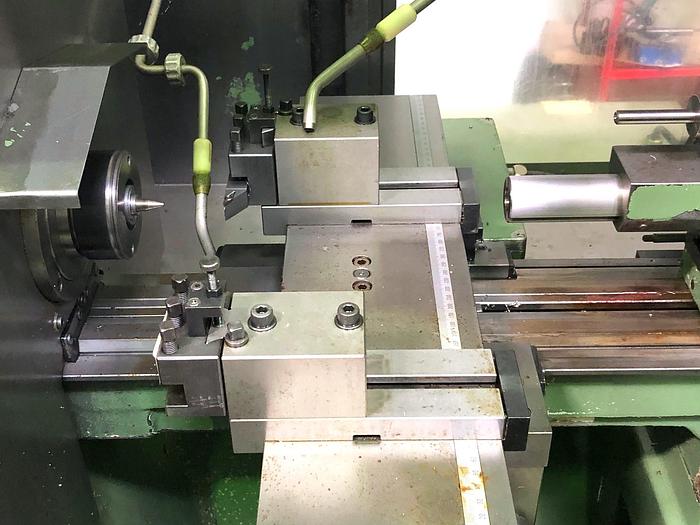

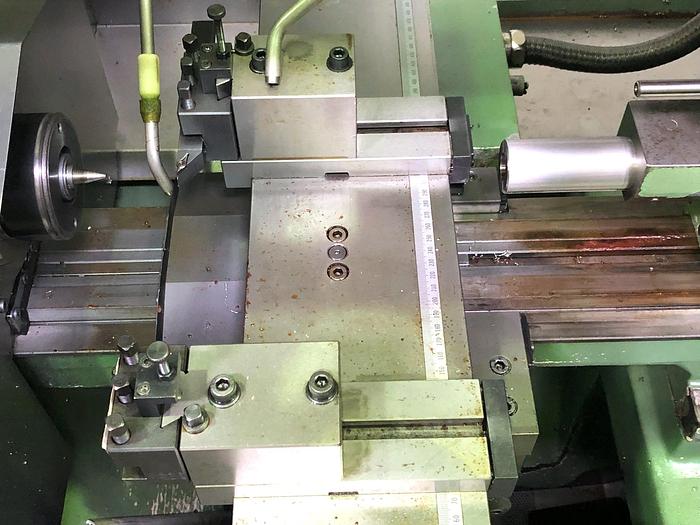

Schlitten
Längsweg (Z-Achse) 300mm
Querweg (X-Achse) 150mm
Spitzenhöhe über Querschlitten 40mm

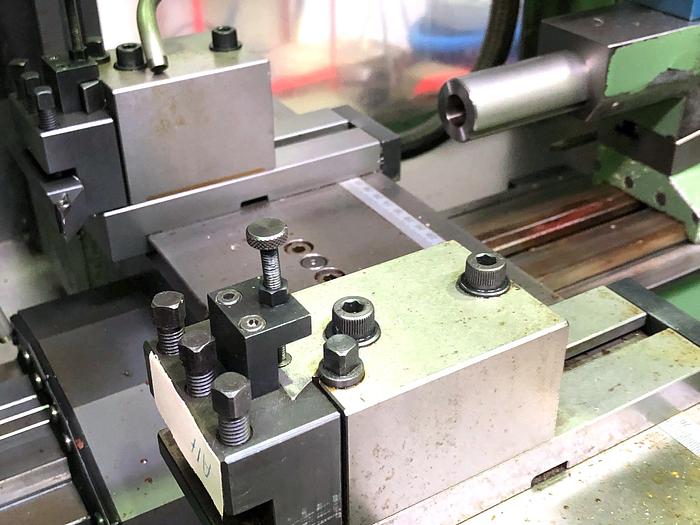

Werkzeughalter für Drehstähle mit grösstem Schaftquerschnitt 12x12mm
Vorschubspindeln mit Kugelumlaufmutter für X- und Y-Achse,
Steuerung der X- und Y-Achse durch Gleichstromscheibenläufermotoren
Auflösung, Z/Y-Achse 0,001/0,0005mm
Wegschnitt, Z- und X-Achse 0,001mm

Vorschübe, Gewindeschneiden
Arbeitsvorschübe, X- undY-Achse, stufenlos 0-2000mm/Min.
Eilvorschub, längs (Z-Achse) 5m/Min.
Eilvorschub, quer (X-Achse) 4m/Min.
Metrische und Zoll-Steigungen

Programmierbare Kühlmitteleinrichtung
Kühlmittelbehälter; Inhalt 55 Liter

Hauptmotor, Platzbedarf, Gewicht
Gleichtstromhauptmotor, 100% Leistung 4kW
Konstante Leistung von 1300 bis 3800 U/Min.
Konstantes Drehmoment von 30 bis 1300 U/Min. 30Nm

Maschinenabmessungen: Länge-Tiefe-Höhe 22-162-150cm
Ungefähres Nettogewicht 1100kg

Spezifikationen

HerstellerCNC Drehmaschine SCHAUBLIN
Model102-CNC
ZustandGebraucht
Lagernummer1004512
