CNC Tiefbohr- und Fräsbearbeitungszentrum SAMAG TFZ 2 - 1000

CNC Tiefbohr- und Fräsbearbeitungszentrum

SAMAG TFZ 2 - 1000

Baujahr  2015

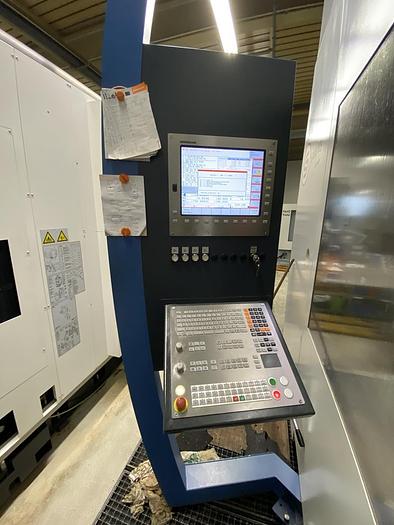

CNC Steuerung HEIDENHAIN iTNC530

Technische Daten

Spindelaufnahme nach DIN   HSK-A63

Bohrdurchmesser min. – max.   4 – 30

max. Bohrtiefe in einem Zug   1.000

Spindeldrehzahl stufenlos   10.000 U/min

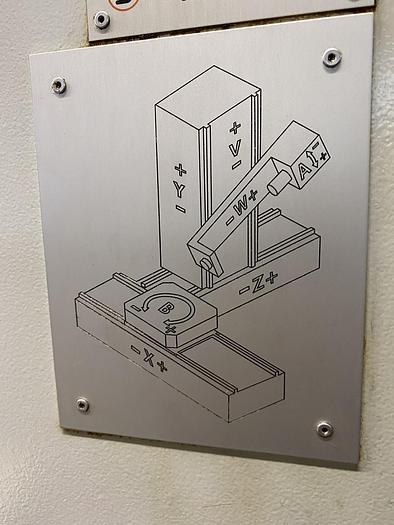

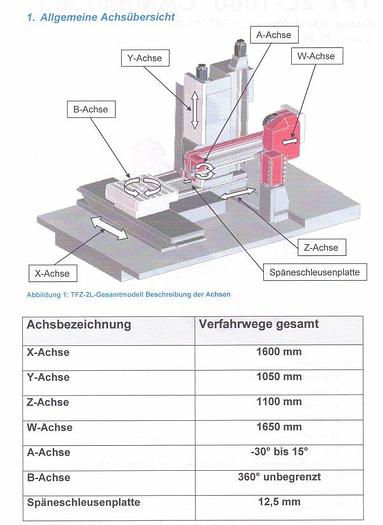

X-Achse (Tisch quer)   1.600 mm

Y-Achse (Bohr- / Fräseinheit vertikal)   1.050

Z-Achse (Bohr- / Fräseinheit horizontal) 1.100 mm

W-Achse (Bohr- / Frässpindel)   1.600 mm

A-Achse (Bohr- / Fräseinheit, schwenkbar um)   ± 30°

Eilgänge X-, Y-, W- und Z-Achse   20 m/min

CNC-Rundtisch (B-Achse, 360° drehbar)

Tischfläche   1.100 x 1.100 mm

Tischbelastung (zentrisch)   7.000

Kühlmittelversorgung

Kühlmitteldruck   max. 100

Kühlmittelfluß   max. 40 / 70 l/min

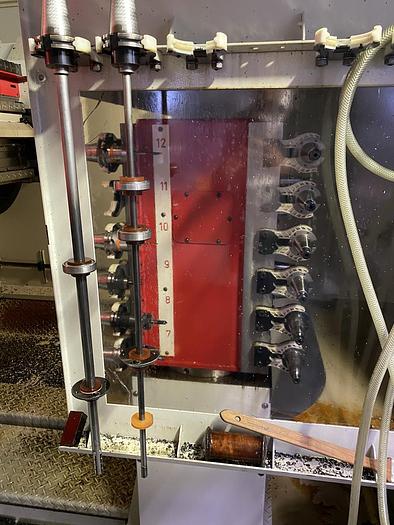

Werkzeugplätze für konventionelle Werkzeuge   24

Stellfläche (BxTxH)   5.700 x 8.000 x 4.050 mm

Gewicht ca.   25.000 kg
