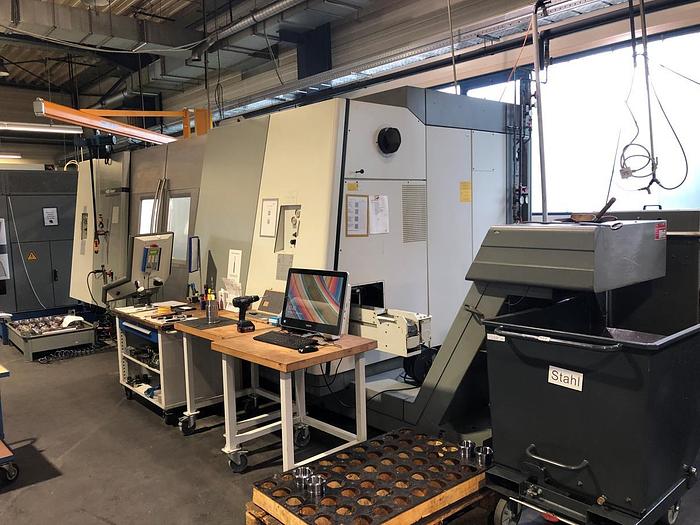

2005 CNC Dreh- Fräszentrum GILDEMEISTER GMX 400 Linear
nicht verfügbar
2005 CNC Dreh- Fräszentrum GILDEMEISTER GMX 400 Linear
Schwäbisch Gmünd, Deutschland
Beschreibung
CNC Dreh- Fräszentrum
GILDEMEISTER GMX 400 Linear
Baujahr 2005

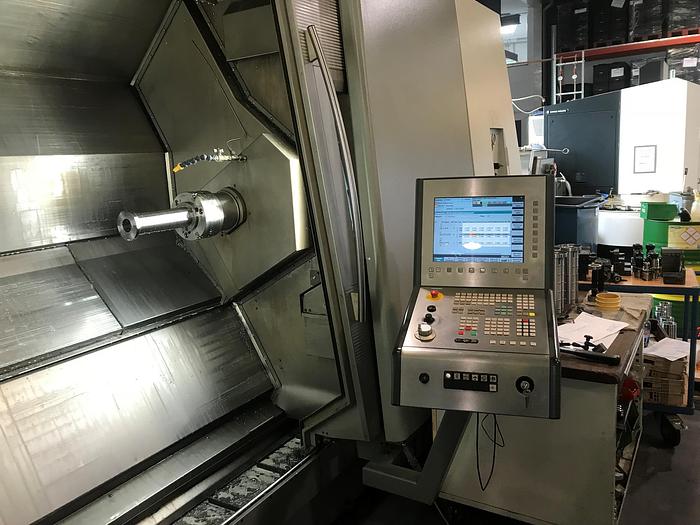

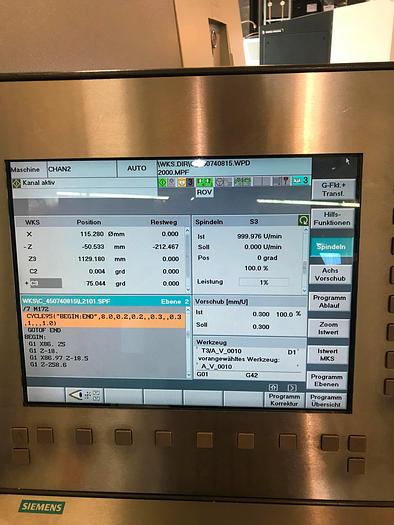

CNC Steuerung Siemens 840D Powerline
Drehdurchmesser max. 640 mm
Drehlänge 1.585 mm
Standard-Drehdurchmesser 400 mm
Abstand zwischen den Spitzen 1.930 mm
Hauptspindel:
Typ ISM 90
Max. Drehzahl 4.000 min/-1
Antriebsleistung - Hauptspindel 36 / 45 kW
Max. Drehmoment 600 Nm
Spindeldurchmesser im vord. Lager 150 mm
Spindelbohrung 107 mm
max. Stangendurchmesser 90 mm
C-Achse 0,001 °
Futterdurchmesser 250 (max. 400) mm

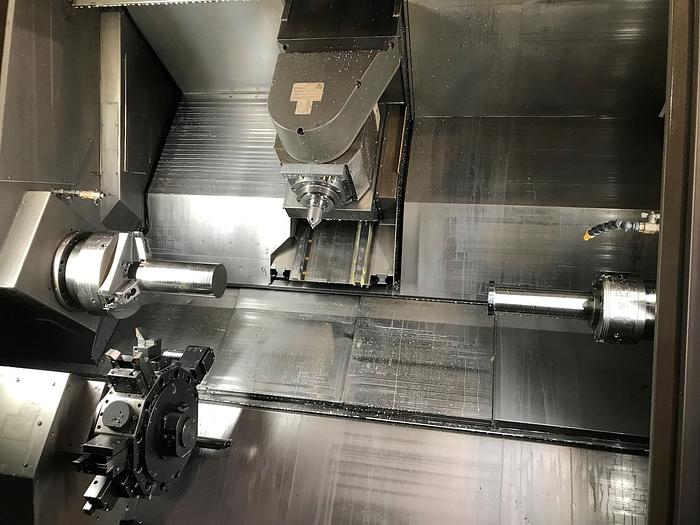

Frässpindel:
Drehzahl max. 12.000 min/-1
Antriebsleistung - Frässpindel 13,2 / 22 kW
Max. Drehmoment 100 Nm
Werkzeugaufnahme HSK-A63
Haltemoment 500 Nm
y-Achse +/- 110 mm
B-Achse +/- 120 °
C-Achse 1 °
x-Weg 550 mm
Lagerdurchmesser 80 / 55 mm
Gegenspindel:
Typ ISM 90
Max. Drehzahl 4.000 min/-1
Antriebsleistung - Gegenspindel 36 / 45 kW
Max. Drehmoment 600 Nm
Spindeldurchmesser im vord. Lager 150 mm
Spindelbohrung 107 mm
max. Stangendurchmesser 90 mm
C-Achse 1 °
Futterdurchmesser 250 (max. 400) mm

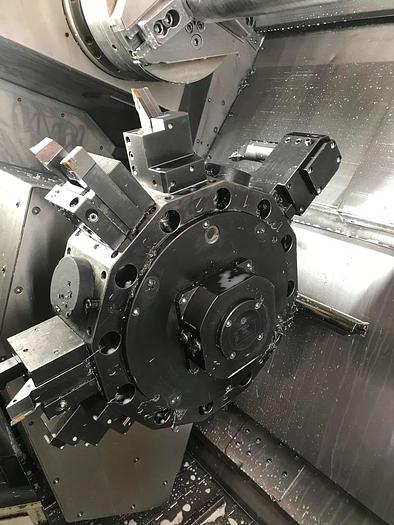

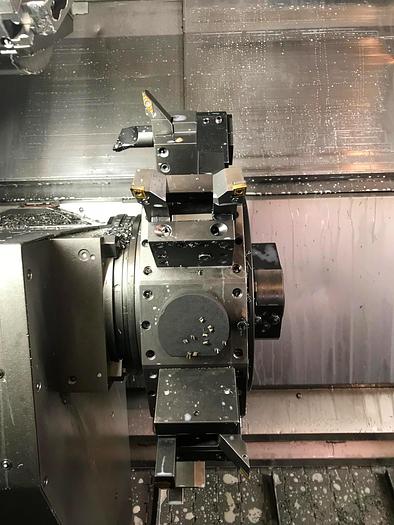

Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Werkzeugaufnahme 40 mm DIN 69880
Anzahl der angetriebenen Werkzeugstationen 12 pos.
Werkzeugmagazin:
Anzahl der Werkzeugplätze 120 pos.
Werkzeugaufnahme HSK-A63
max. Werkzeuglänge 350 mm
Vorschübe:
Eilgang X1/Z1: 40/60 m/min
Gesamtleistungsbedarf 70 kVA
Maschinengewicht ca. 20,0 t
Raumbedarf ca. 10,0 x 5,0 x 3,1 m
Spezifikationen
Hersteller | CNC Dreh- Fräszentrum GILDEMEISTER GMX 400 Linear |
Jahr | 2005 |
Zustand | Gebraucht |
Lagernummer | 1004744 |
