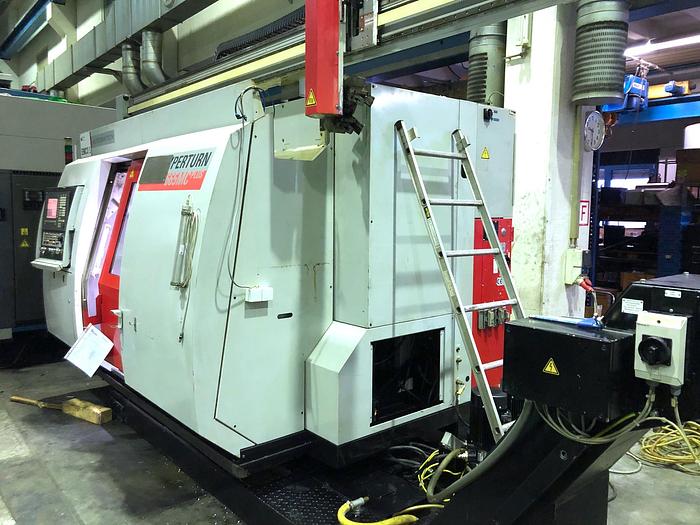

2006 CNC Drehmaschine EMCO HYPERTURN 665 MC

nicht verfügbar
2006 CNC Drehmaschine EMCO HYPERTURN 665 MC
Standort:Schwäbisch Gmünd, Deutschland
Beschreibung
CNC Drehmaschine
EMCO HYPERTURN 665 MC
Baujahr 2006

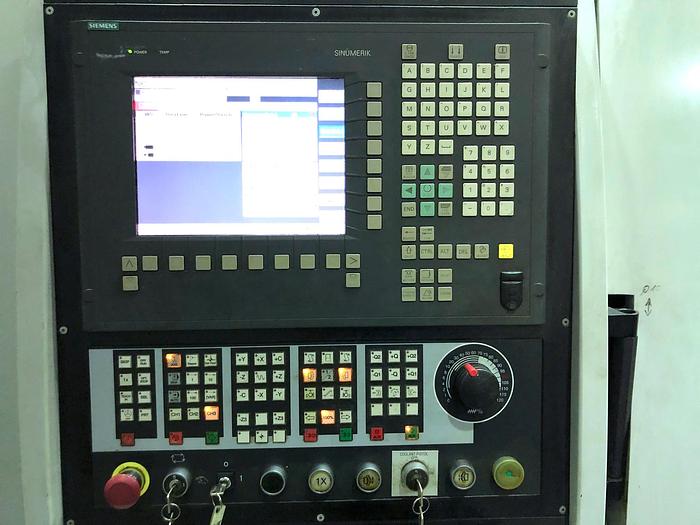

CNC Steuerung SIEMENS 840 D
TECHNISCHE DATEN
Umlaufdurchmesser über Bett 600 mm
über Planschlitten 500 mm
Abstand Hauptspindel-Gegenspindel 975 mm
Drehdurchmesser max. 430 mm
Drehlänge max. 744 mm
Stangendurchmesser max. 65 mm
Hauptspindel
Antriebsleistung 29 kW
Drehzahlbereich 0-5.000 min-1
Stangendurchlaß max. 65 mm
C-Achse –Auflösung 0,001°
Gegenspindel
Antriebsleistung (100/40%ED) 17/22 kW
Drehzahlbereich 0-7.000 min-1
Futtergröße max. 200 mm
Verfahrweg (Z3-Achse) 750 mm
C-Achse – Auflösung 0,001°
Werkzeugträger oben
Scheibenrevolver mit Richtungslogik
Anzahl der Stationen 12
davon angetrieben 12
Werkzeugaufnahme DIN 69880 VDI30
Antriebsleistung 6,7 kW
Drehzahlbereich 0-4.000 min-1
Verfahrbereich x-Achse 270 mm
z-Achse 750 mm
Y-Achse ±50 mm
Werkzeugträger unten
Scheibenrevolver mit Richtungslogik
Anzahl der Stationen 12
davon angetrieben 12
Werkzeugaufnahme DIN 69880 VDI30
Antriebsleistung 6,7 kW
Drehzahlbereich 0-4.000 min-1
Verfahrbereich x2-Achse 205 mm
z2-Achse 750 mm
AUSSTATTUNG/ZUBEHÖR
Interface für Stangenlader
Haupt- und Gegenspindel
C-Achsen für H- und G-Spindel
Y-Achse im oberen Revolver
Antriebseinrichtung im oberen und unteren Revolver
Werkzeug-Voreinstellgerät in der Maschine (einschwenkbar)
Teile-Abgreifvorrichtung für die Fertigteile
Teile-Ablageschale für die Fertigteile
Thermokompensationssystem für die integrierten Spindelmotoren (flüssigkeitsgekühlt)
Kühlmitteleinrichtung
Späneförderer
Spezifikationen
Hersteller | CNC Drehmaschine EMCO HYPERTURN 665 MC |
Jahr | 2006 |
Zustand | Gebraucht |
Lagernummer | 1004772 |
