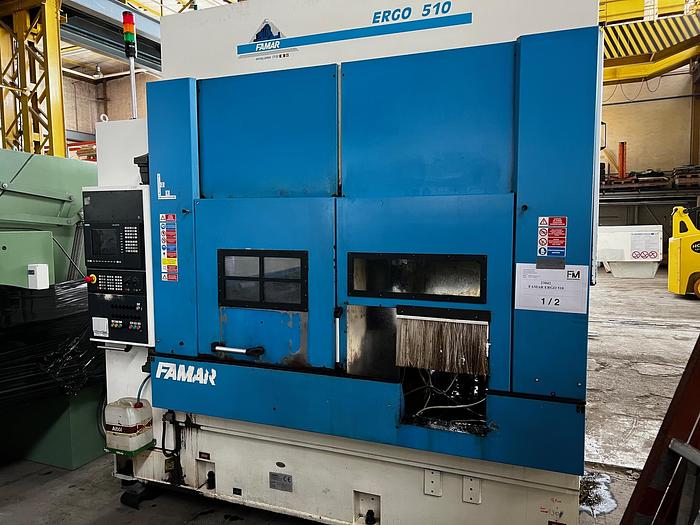

CNC Vertikaldrehmaschine FAMAR ERGO 500

CNC Vertikaldrehmaschine

FAMAR ERGO 500

Baujahr 2001

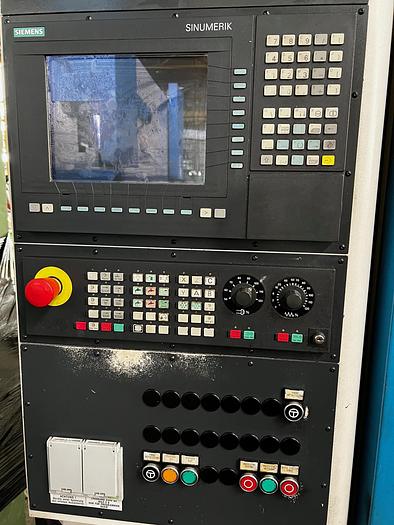

CNC Steuerung SIEMENS SINUMERIK 840D

Arbeitsbereich

Standard Futterdurchmesser [mm]   500

Max Futterdurchmesser [mm]   630

Nenndrehdurchmesser [mm]   450

Max Drehdurchmesser [mm]   660

Max Schwenkdurchmesser [mm]   660

Max Drehung Länge [mm]   300

Achsenantrieb

Gesamthub X-Achse [mm]   1180

Arbeitshub X-Achse [mm]   370

Gesamthub Z-Achse [mm]   400

Geschwindigkeit X-Achse [m/min]   50

Geschwindigkeit Z-Achse [m/min]   45

X-Achse Kugelrollspindel Durchmesser [mm]   50

Z-Achse Kugelrollspindel Durchmesser [mm]   50

X-Achse Vorschubkraft [kN]   7

Z-Achse Vorschubkraft [kN]   9,4

S3-25% X-Achse Vorschub [kN]   22,2

S3-25% Z-Achse Vorschub [kN]   25,1

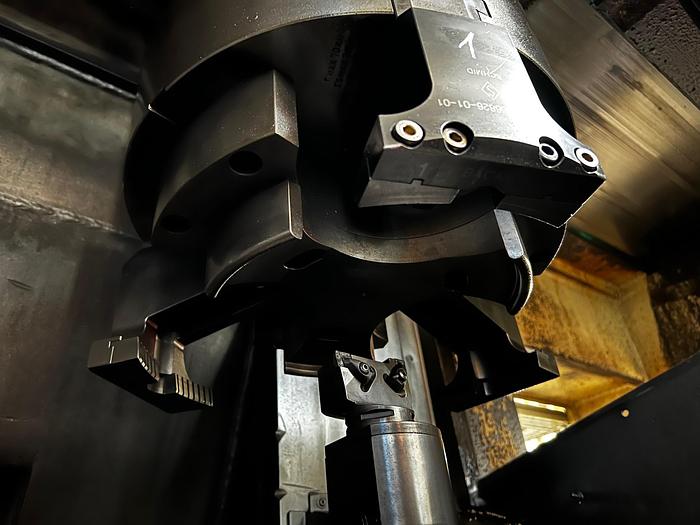

ELEKTROSPINDEL

Spindelnase [ASA]   11

Vorderen Lager ø [mm]   170

Nennleistung [kW]   28.8

Nennmoment [Nm]   550

Maximale Leistung [kW]   36

Max Drehmoment[Nm]   783

Maximale Geschwindigkeit [Um]   3200

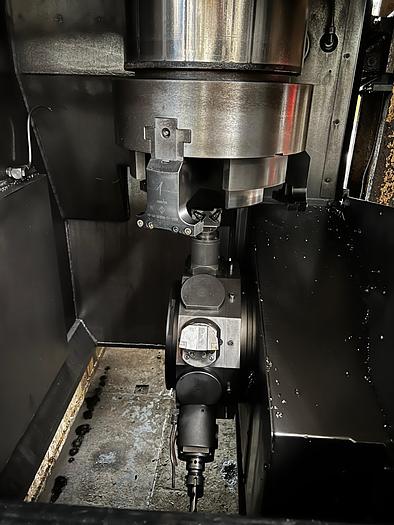

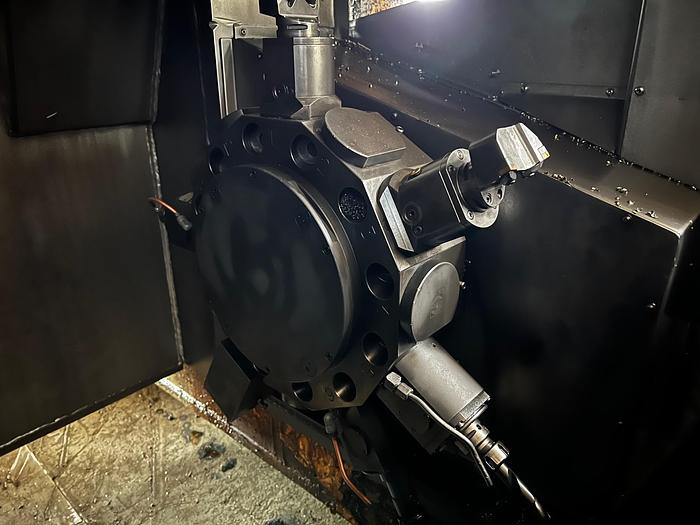

Angetrieben Wkz. Revolver

Serrage outils [VDI]   50

Werkzeugmenge [N°]   12

Maximale Leistung [kW]   22,4

Max Drehmoment[Nm]   145

Maximale Geschwindigkeit [Um]   8000/10000

Max Wkz Länge [mm]   220

Werkzeugwechselzeit [sec]   0,25

MASCHINENDATEN

Be-/Entladungszeit [sec]   6 - 10

Maschine Gewicht [kg]   16000 Approx

Hauptanschluss [V/Hz]   400/50 or 440/60

Luftdruck [bar]   5

Förderhöhe [mm]   1050

Länge/Breite/Höhe [mm] (ohne Späneförderer)   3200/2450/3150
