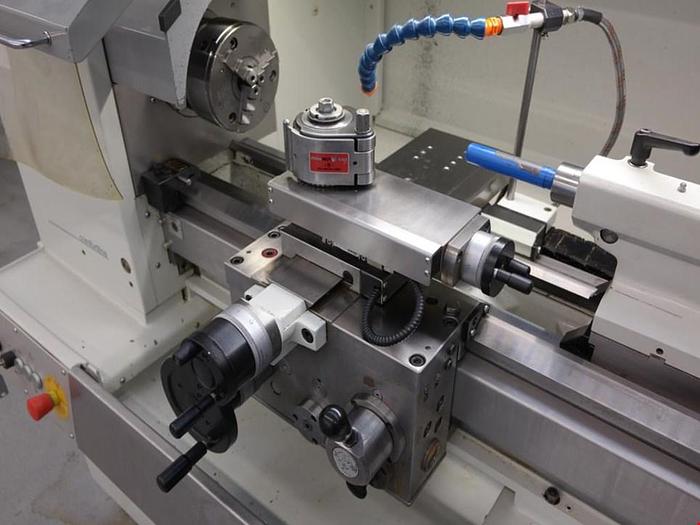

Konventionelle Drehmaschine GDW LZ 280 VS

Drehmaschine

GDW LZ 280 VS

Baujahr 2023

GDW 3-Achsen Positionsanzeige mit 6" Farbbildschirm

Spitzenhöhe 165 mm

Umlauf-Ø über Bett 330 mm

Umlauf-Ø über Planschlitten 186 mm

Spitzenweite 650 mm

Drehlänge 610 mm

Bettbereite 220 mm

Spindelkopfgröße 5

Werkzeugschlitten

Reitstock m. Handrad

Spindel durchgehend

   Spindel

   -Drehzahl: 4.500 U/min

   -Leistung: 10 kW

   -Drehmoment: 85 Nm

   -Spindelbohrung: 43 mm

   -Spanneinrichtung: 3-Backenfutter

   Werkzeugträger

   -Werkzeugaufnahme: Multifixhalter Gr. B

   -Planschlittenweg: 165 mm

   -Oberschlittenweg: 115 mm

   -Schwenkbereich Oberschlitten: +60°/-70°

   Reitstock

   -Pinolenhub: 82 mm

   -Pinolen-ø: 45 mm

   -Aufnahmekegel: MK3

Platzbedarf und Gewichte (L x B x H): 1.550 x 1.035 x 1.550 mm

Gewicht je nach Ausrüstung: ca. 1.200 kg

   Ausstattung/Zubehör:

   -Wegmesssystem: Direkt (Glasmaßstäbe)

   -Kühlmittelversorgung: KSS-Einrichtung

   -Positionsanzeige: Digital

   -Beleuchtung: Arbeitsraumleuchte

   -Dokumentation: Bedienungsanleitung
