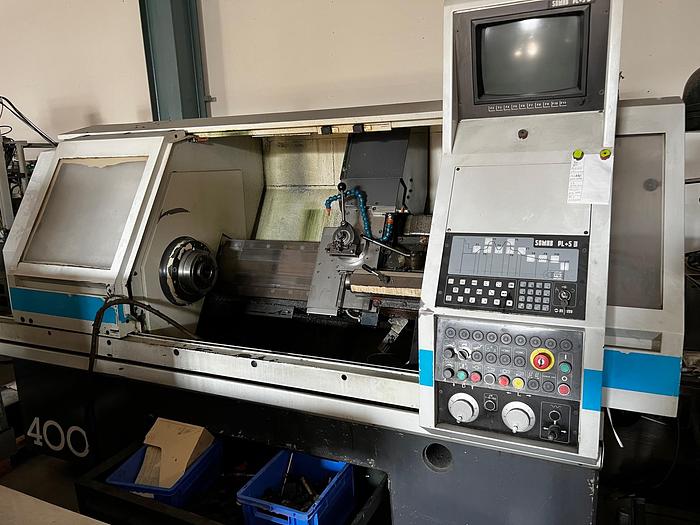

Zyklendrehmaschine SOMAB UNIMAB 400

Zyklendrehmaschine

SOMAB UNIMAB 400

Baujahr 1995

CNC Steuerung NUM PL +S3

Drehdurchmesser 400 mm

Drehlänge 915 mm

Spitzenhöhe ca. 200 mm

max. Schwing-durchm. über Bett 400 mm

max. Schwing-durchm. über Schlitten 220 mm

Verschiebeweg des Planschiebers / Obersupport 235 mm

max. Drehlänge mit Spannfutter 900 mm

Längshub d. Schlittens 890/915 mm

Spindelbohrung 52 mm

Spindeldrehzahlen stufenlos 60 – 3.000 U/Min.

Längs- und Planvorschübe/Eilgänge, stufenlos bis max. 15 m/Min.

Vorschubkraft max. plan/längs 900 daN

Werkstückgewicht max. fliegend/mit Reitstock 250 kg

Gewindesteigungen 0,1 – 400 mm/Steigung

Gesamtleistungsbedarf 12,5 kW

Maschinengewicht ca. 5500 kg

Zubehör / Sonderausstattung

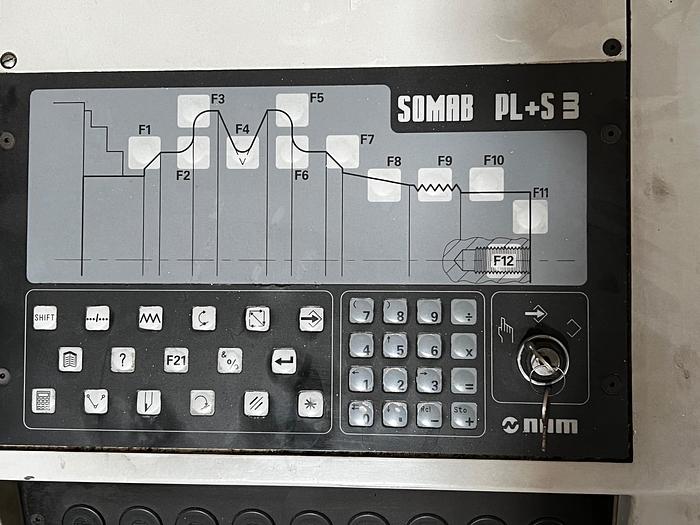

• NUM 2-Achsen-Zyklensteuerung SOMAB PL +S3 mit Direkteingabe

aller Drehparameter unter Benutzung interaktiver Benutzeroberflächen und

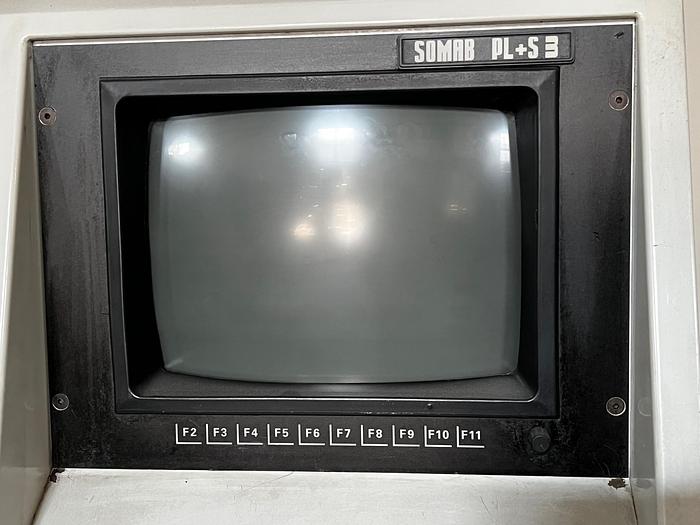

entsprechender Software, Steuerung und Monitor eingebaut in die Schiebetüre,

und mit Software für die freie Kontureingabe und Eingabe Werkzeugwechselstop.

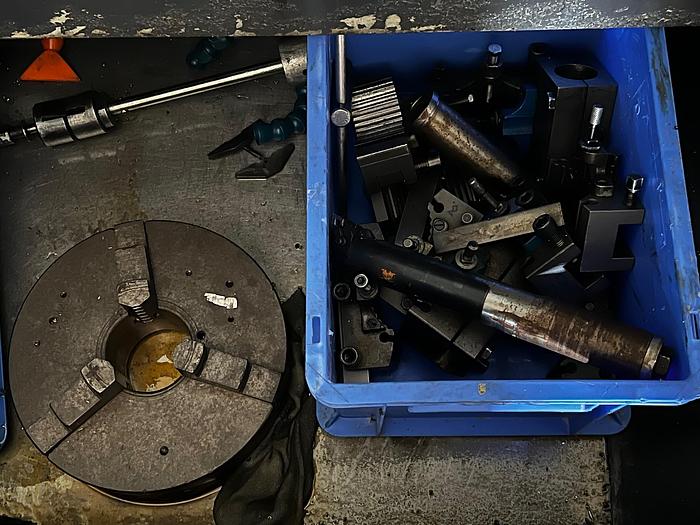

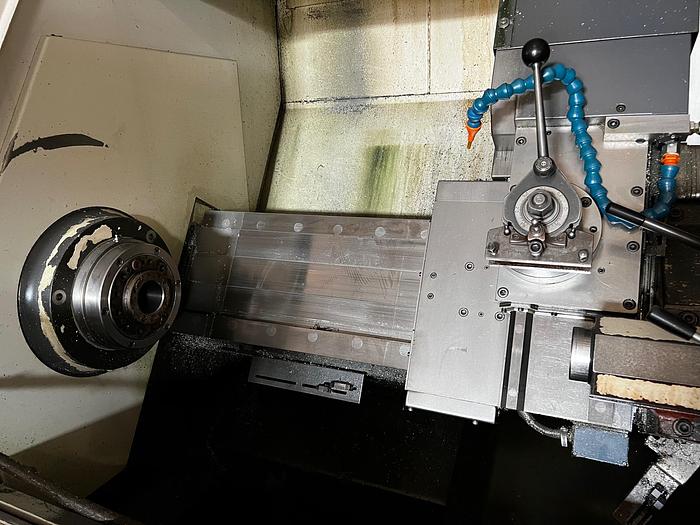

• Auf Querschlitten ist eine MULTIFIX – Werkzeughalterkopf Typ B aufgebaut

mit 4 diversen Multifix-Werkzeughaltern.

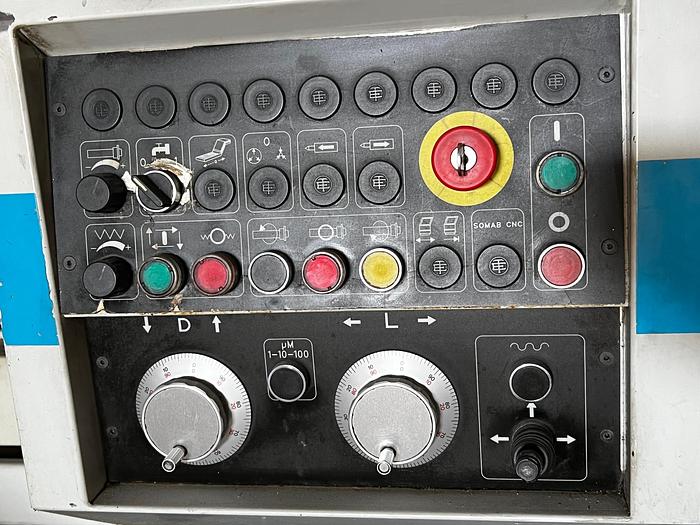

• Achsansteuerung über Handräder und Joystick manuell möglich

• Manuelles 3 Backenfutter

• manueller Reitstock (MK 4) mit Pinole, Zentralschmierung, ausfahrbare

Kühlmitteleinrichtung, 2 Schiebetüren, Sonstiges, etc.
