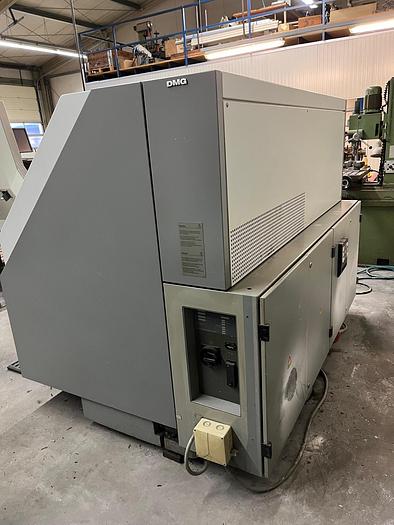

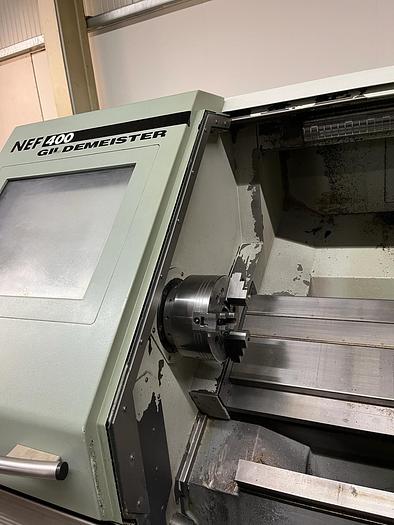

CNC Drehmaschine GILDEMEISTER - NEF 400

CNC Drehmaschine

GILDEMEISTER - NEF 400

Baujahr   2006

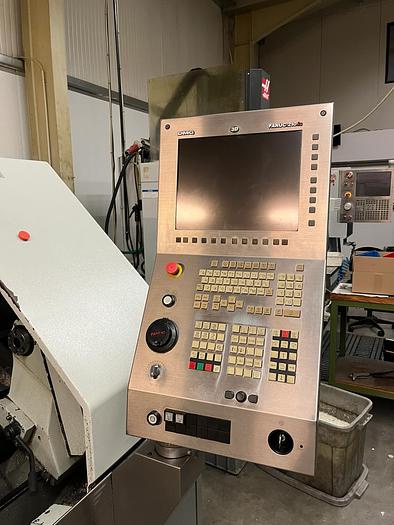

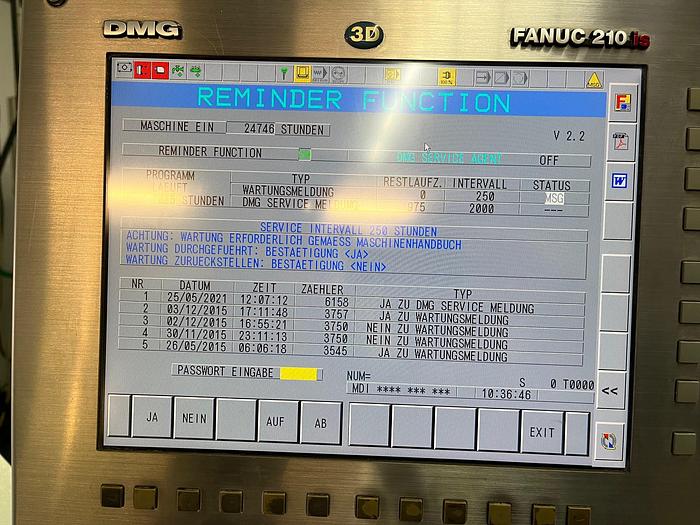

CNC Steuerung FANUC 210 is

Technische Details

Drehdurchmesser   350 mm

Drehlänge   650 mm

Umlaufdurchmesser über Bett   350 mm

Umlaufdurchmesser über Planschlitten   270 mm

Hauptspindel:

Drehzahlbereich - Hauptspindel   0 - 4.000 min/-1

Antriebsleistung - Hauptspindel   15 / 12 kW

Max. Drehmoment   400 Nm

Spindeldurchmesser im vord. Lager   90 mm

Spindelbohrung   65 mm

nutzbarer Stangendurchmesser   ( 52 ) mm

max. Futterdurchmesser   250 mm

Futterdurchmesser   200 mm

Spindelkopf   A6 DIN55026A

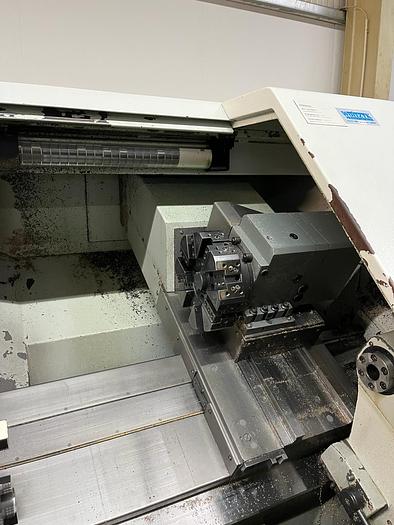

Werkzeugrevolver:

Anzahl der Werkzeugplätze   8 pos.

Schaftdurchmesser   20 x 20 mm

Schaftdurchmesser der Bohrer   25 mm

Verfahrwege:

x-Achse   220 mm

z-Achse   700 mm

Reitstock:

Reitstockverfahrweg   680 mm

Pinolenhub   40 mm

Pinolendurchmesser   65 mm

Reitstockaufnahme   MK 4

Spanndruck   6,8 kN

Vorschübe:

Vorschubgeschwindigkeit   0 - 15.000 mm/min

Eilgang ( X / Y / Z )   15 / - / 15 m/min

Vorschubkraft ( X / Y / Z )   3 / - / 6 kN

Gesamtleistungsbedarf   21 kVA

Maschinengewicht ca.   3,0 t

Raumbedarf ca.   5,0 x 2,5 x 2,0 m
