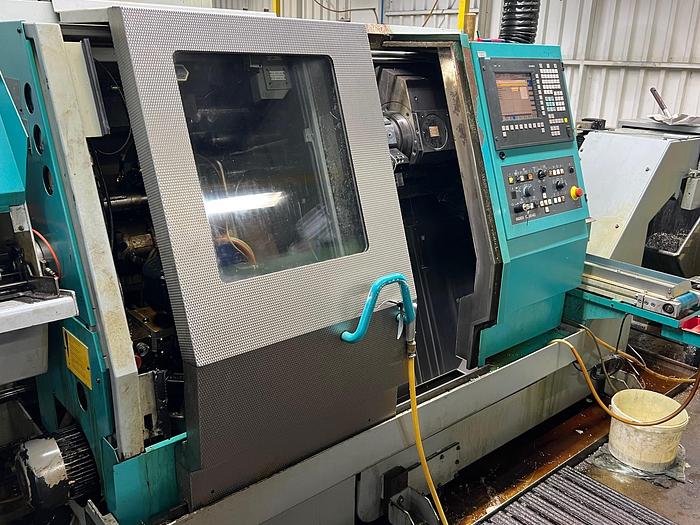

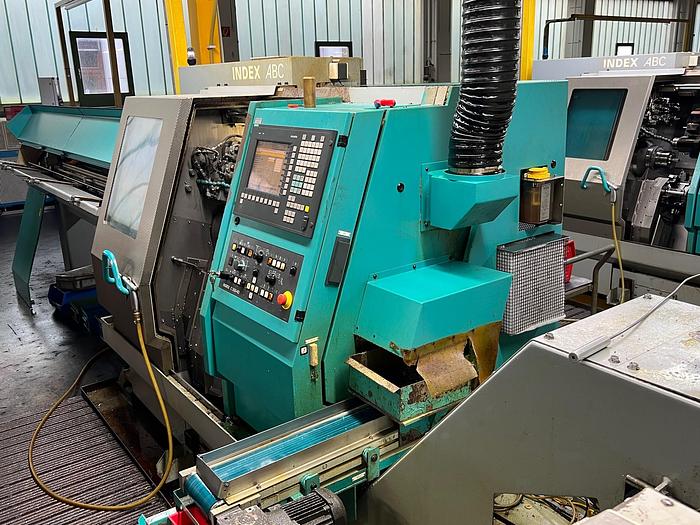

CNC Drehmaschine INDEX ABC

CNC Drehmaschine

INDEX ABC

Baujahr 2007

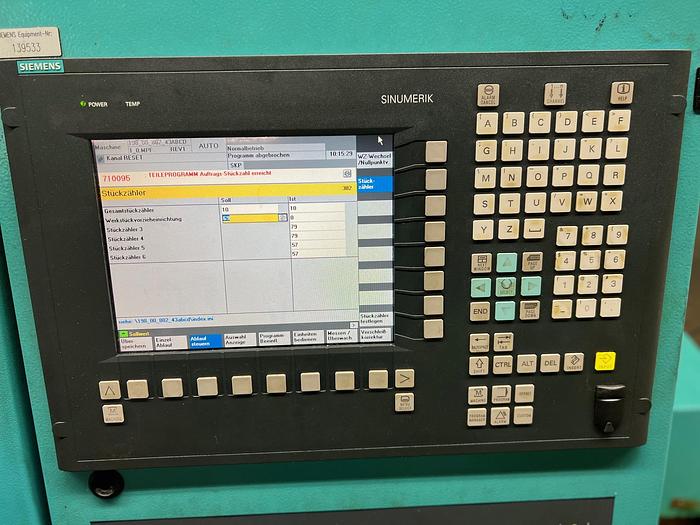

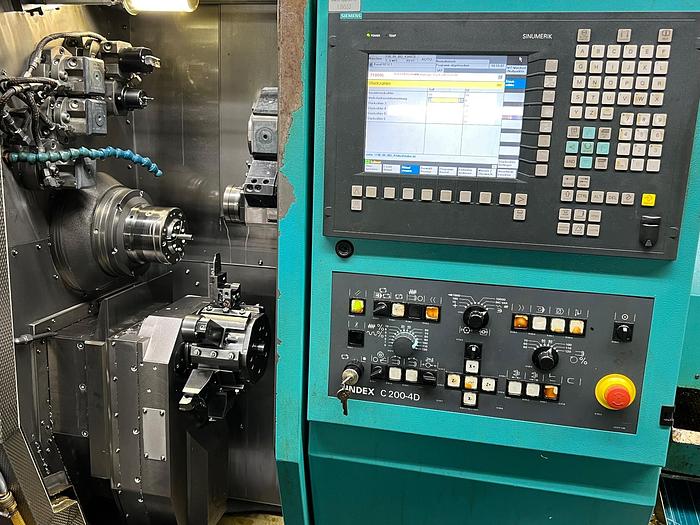

CNC SIEMENS SINUMERIK 840 D

Technischen Daten

Stangendurchlass 42 mm

Drehzahl 5000 1/min

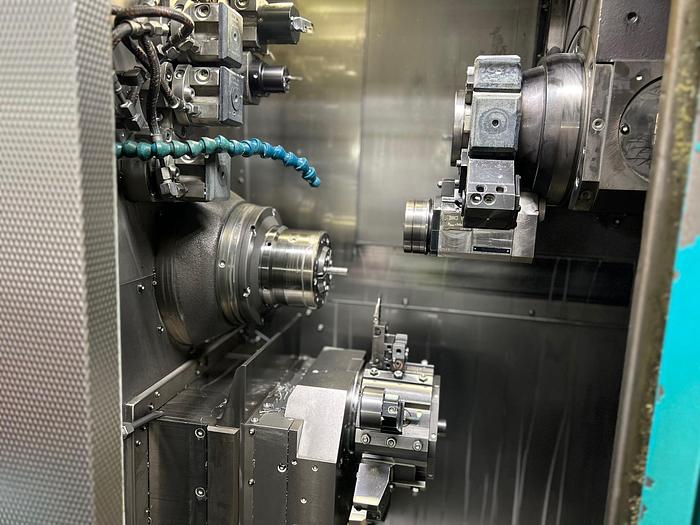

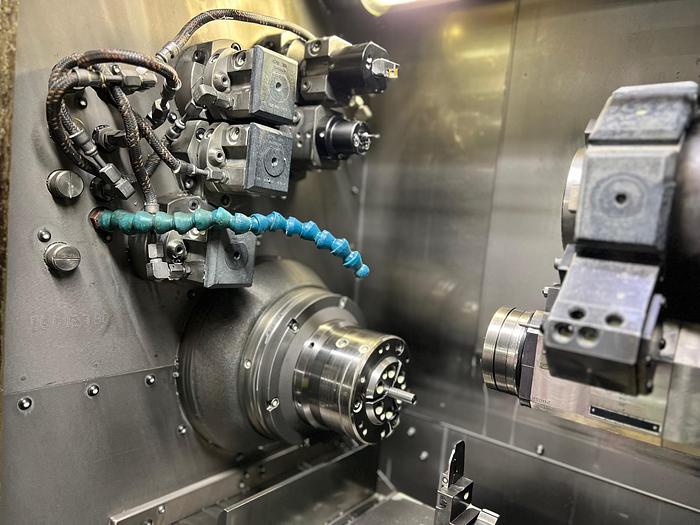

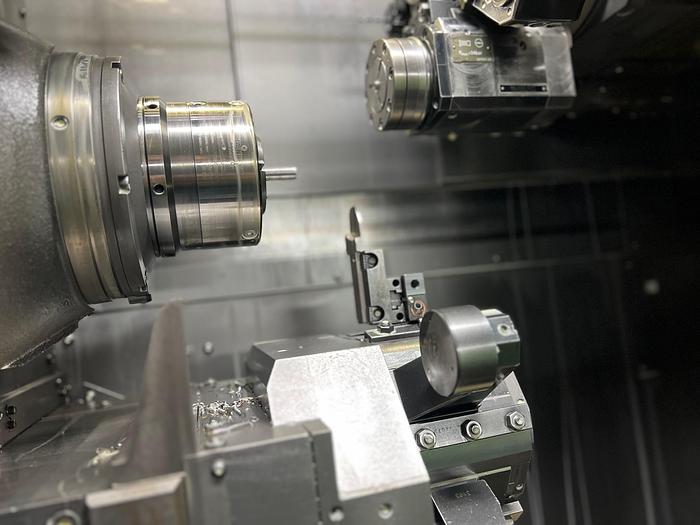

Revolver 1 mit 8 Stationen (alle angetrieben), inkl. Synchronspindel

Revolver 2 mit 6 Stationen (alle angetrieben)

Verfahrwege Revolver 1/2:

Verfahrweg X:   Rev1: 180 mm Rev2: 150 mm

Verfahrweg Z:   Rev1: 200 mm Rev2: 84 mm

Rückseitenbearbeitung

5 Hinterbohrstationen (davon 2 angetrieben)

C Achse

Teilefänger

Teileförderband

Späneförderer

Gesamtleistung:   38 Kw

Maschinengewicht ca. 3500 kg

Standflaeche einschliesslich Schaltschrank und Spaenefoerderer:

LxBxH: 3430 x 1890 x 1750 mm

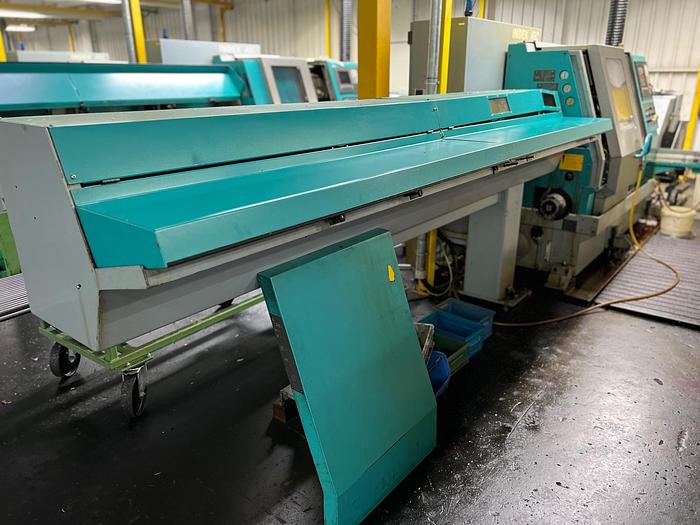

Lademagazin: INDEX LMI

Gewicht: ca. 800 kg

Abmessung LxBxH: 4500x800x1500 mm
