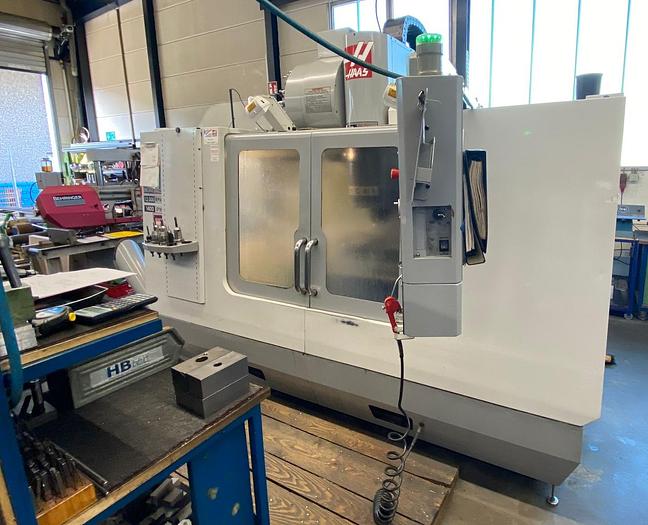

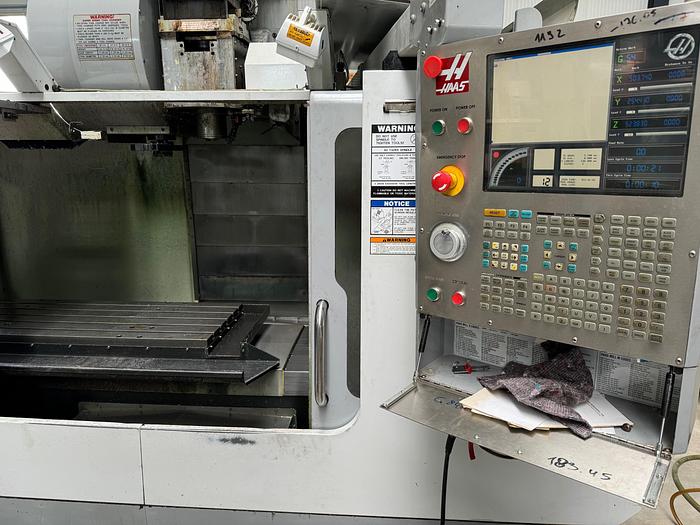

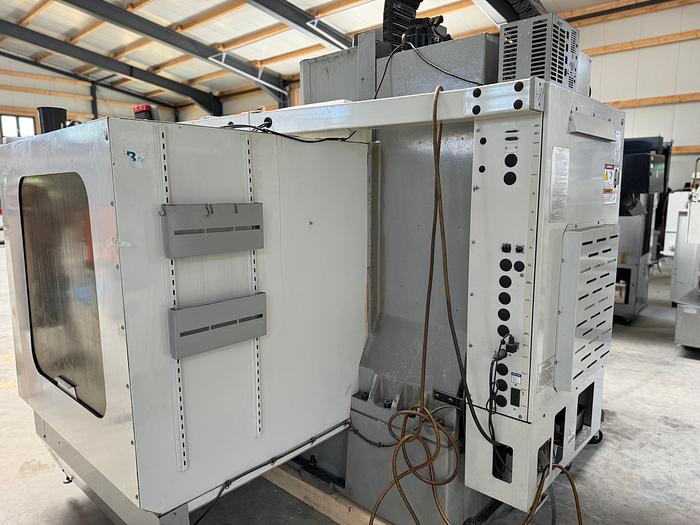

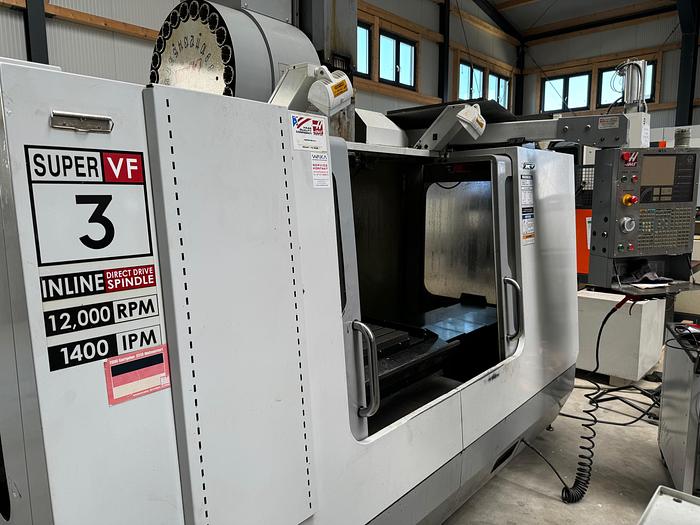

CNC Bearbeitungszentrum HAAS VF-3SS HE

CNC Bearbeitungszentrum
HAAS VF-3SS HE
Baujahr 2006

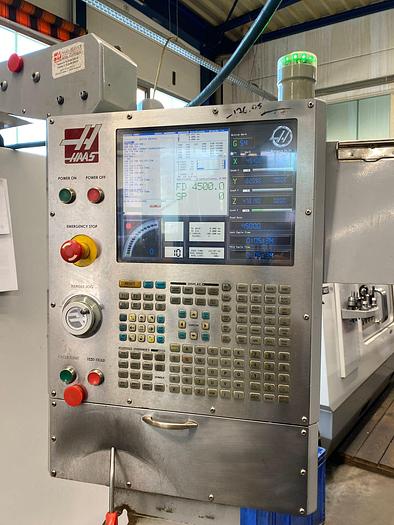

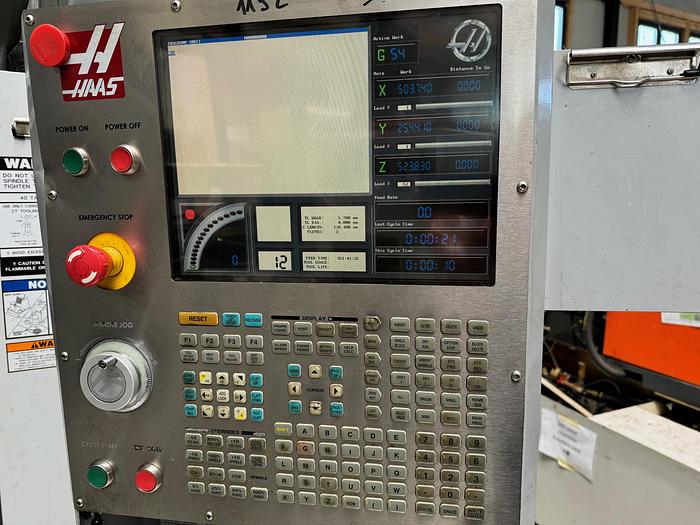

CNC Steuerung HAAS

ARBEITSKAPAZITÄT
X-Achse (mm) 1.016
Y-Achse (mm) 508
Z-Achse (mm) 635
Abstand zwischen Tischoberfläche und Referenzfläche Spindel 107 - 742

MANDRIN
Spindeldrehzahl (U/min) 12.000
Leistung des Spindelmotors (cont.) (kW) 22,4
Max. Drehmoment (Nm) 122 Nm bei 2.000 U/min
Motorantrieb in einer Linie mit der Spindel
Kegelgröße DIN 69871/40
Flüssigkeitskühlung

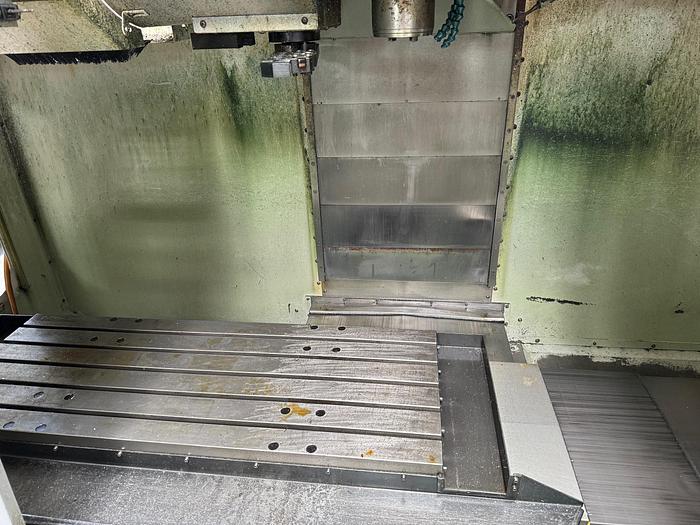

TISCH
Tischabmessungen (Breite x Tiefe) (mm) 1.219 x 457
Tragfähigkeit des Tisches (kg) 794
Breite der T-Nut (mm) 16
Anzahl der Nuten 5
Achsabstand der Nuten (mm) 80

VORTEILE
Max. Arbeitsgeschwindigkeit (X/Y/Z) (mm/min) 21.200
Eilgänge (X/Y/Z) (mm/min) 35.600
Max. Achsenvorschub (N) X;Y: 13.723 | Z: 17.450

WERKZEUGWECHSEL
Typ SMTC
Kapazität des Werkzeugmagazins 24+1
Max. Werkzeugdurchmesser (mit vollen benachbarten Stationen) (mm) 64
Max. Werkzeugdurchmesser (mit leeren benachbarten Stationen) (mm) 127
Max. Werkzeuglänge (mm) 330
Maximales Werkzeuggewicht (kg) 5,4
Werkzeugwechselzeit (Durchschnitt) (s) 1,8
Span-zu-Span-Werkzeugwechselzeit (Durchschnitt) (s) 2,4

MASCHINENGEWICHT (kg) 6.260
MASCHINENGRÖSSE (B x T x H) (mm) 3.870 x 2.510 x 2.690
