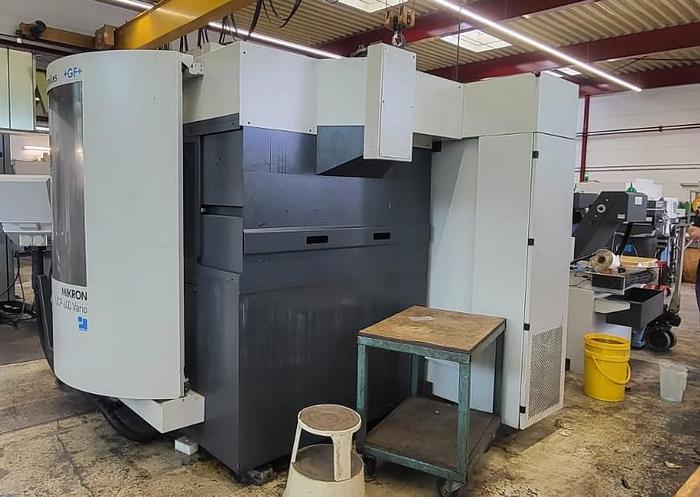

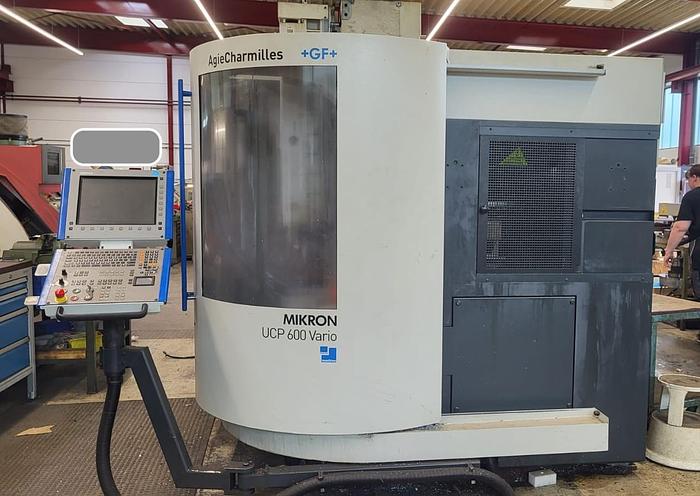

CNC Universal Bearbeitungszentrum mit Palettenwechsler MIKRON UCP 600 Vario

CNC Universal Bearbeitungszentrum mit Palettenwechsler

MIKRON UCP 600 Vario

Baujahr: 2006

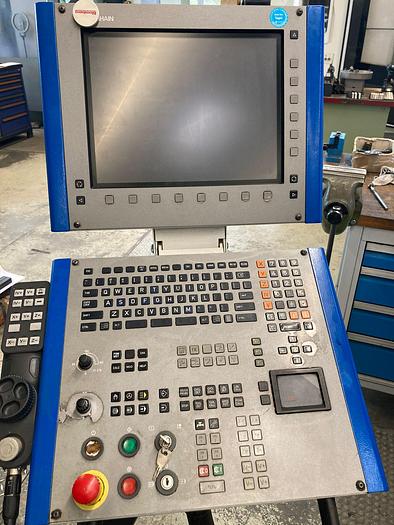

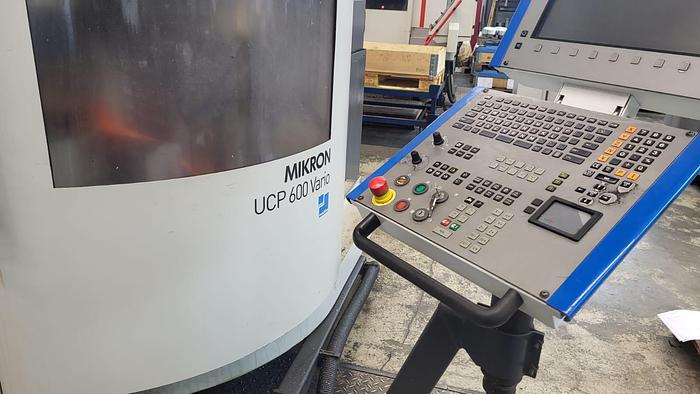

Steuerung: CNC Heidenhain iTNC 530

Technische Daten

x-Weg  600 mm

y-Weg  450 mm

z-Weg  450 mm

Hauptspindel:

Drehzahlbereich - Hauptspindel           50 - 12.000 min/-1

Antriebsleistung - Hauptspindel           10/15 kW

Max. Drehmoment       100 Nm

Werkzeugaufnahme    SK 40

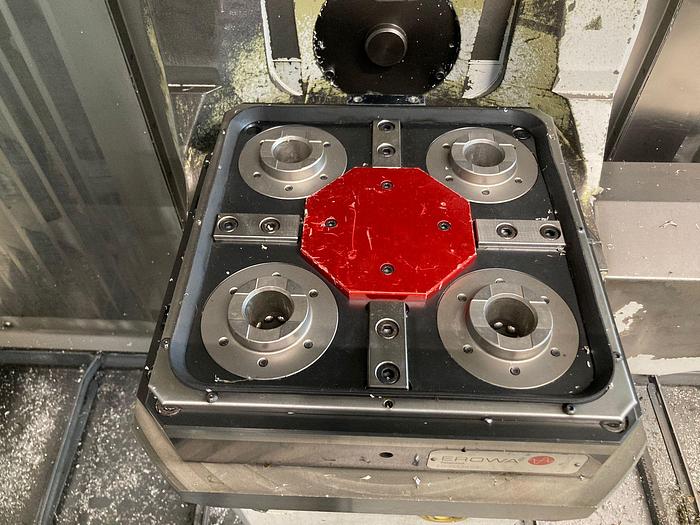

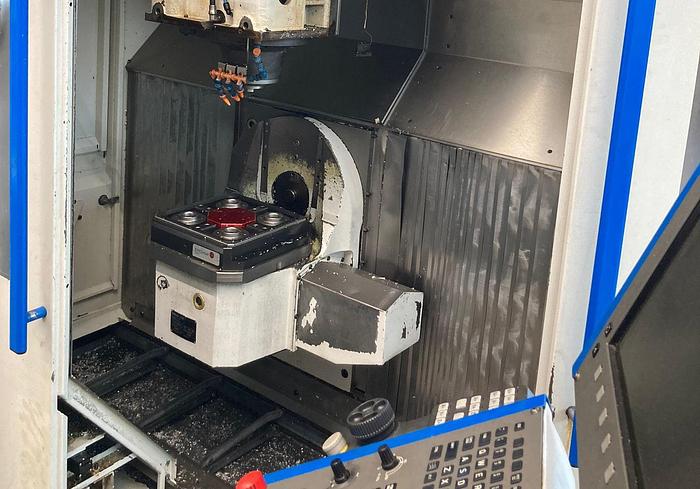

NC-Schwenkrundtisch:

Aufspannfläche             450 x 450 mm

schwenkbar     B: -115 / +30 °

drehbar              C: 360 °

Max. Werkstückabmessungen              ca. Ø 450 x 450 mm

max. Üalettenbestlastung       max.: 200 kg

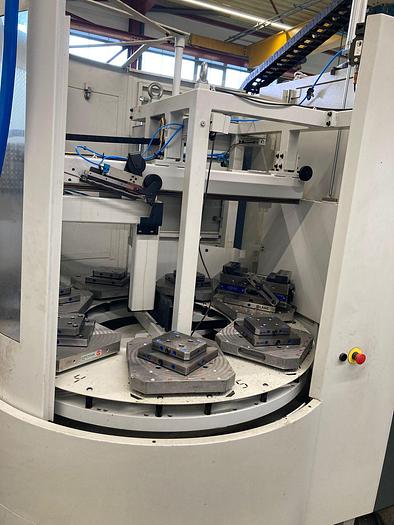

Anzahl der Paletten     7

System:

Werkzeugwechsler:

Anzahl der Werkzeugplätze     30 pos.

Max. Werkzeugbreite  80 / (125) mm

max. Werkzeuglänge   200 mm

Wechselzeit    < 3,0 sec

max. Werkzeuggewicht             6 kg

max. Gesamtgewicht 80 kg

Vorschübe:

Eilgang               22 m/min

Eilgang B-Achse            25 min/-1

Eilgang C-Achse            33 min/-1

Vorschubgeschwindigkeit        max. 15.000 mm/min

Gesamtleistungsbedarf            45 kW

Maschinengewicht ca.              7,7 t

Raumbedarf ca.             5,0 x 4,0 x 2,7 m

Gesamtgewicht: ca. 10.000 Kg (Maschine 8000 Kg, Palettenwechsler: 1000 Kg - Zubehör 500 Kg)

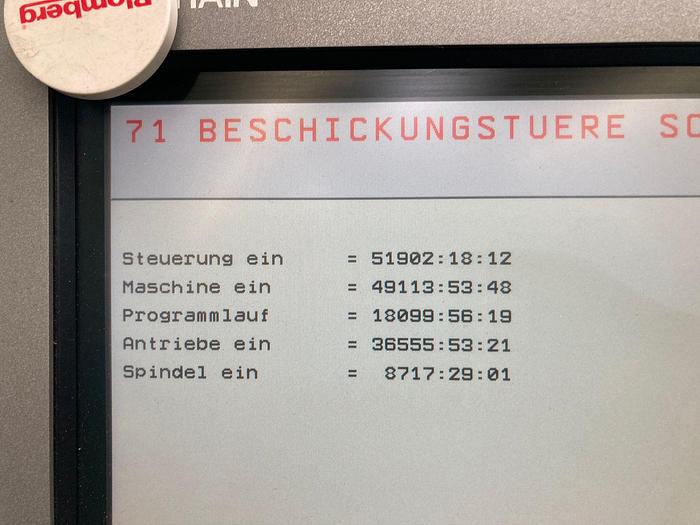

Betriebs- & Spindelstunden: ca. 49.200 h / 8.800 h (abgelesen April 2024)

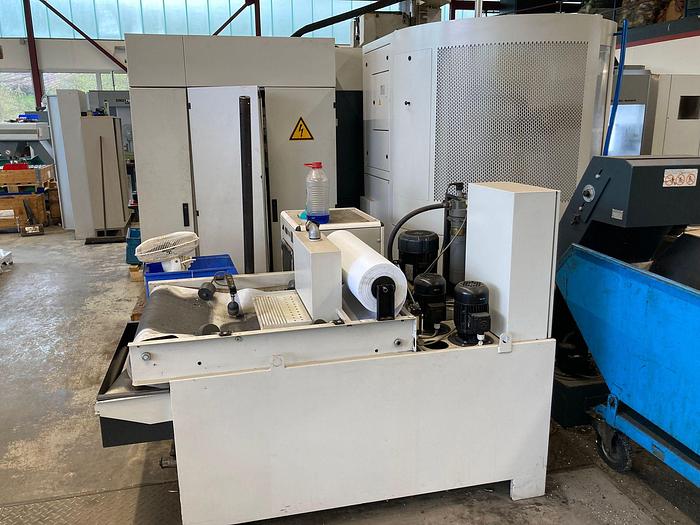

Zubehör: Späneförderer, Kühlmitteleinrichtung, Hochdruckühlung 70 bar, IKZ, Papierbandfilter, Palettenwechsler, Hydraulikeinheit, Spindelkopfkühlung, ggf. Meßtaster und Dokumentation
