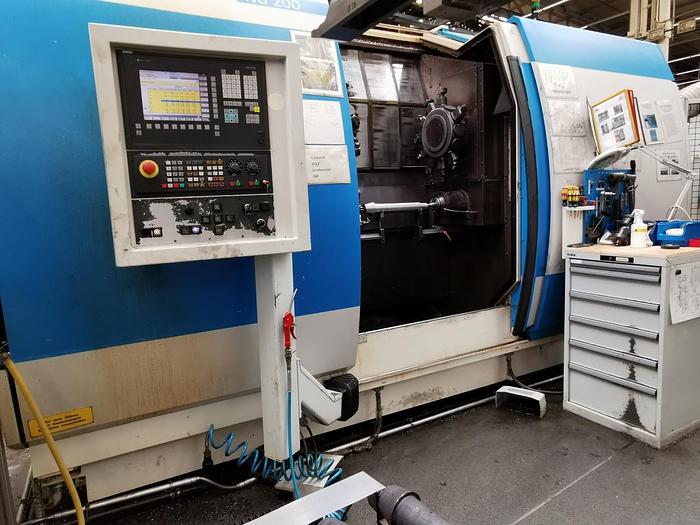

CNC Drehmaschine BOEHRINGER NG 200

CNC Drehmaschine

BOEHRINGER NG 200

Baujahr: 2002

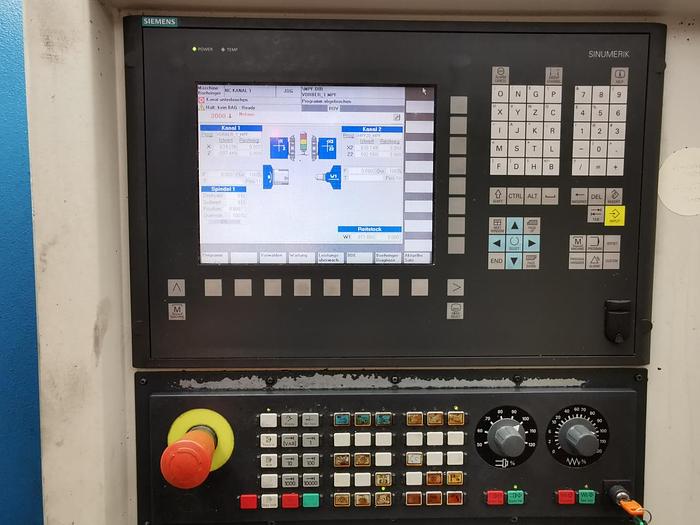

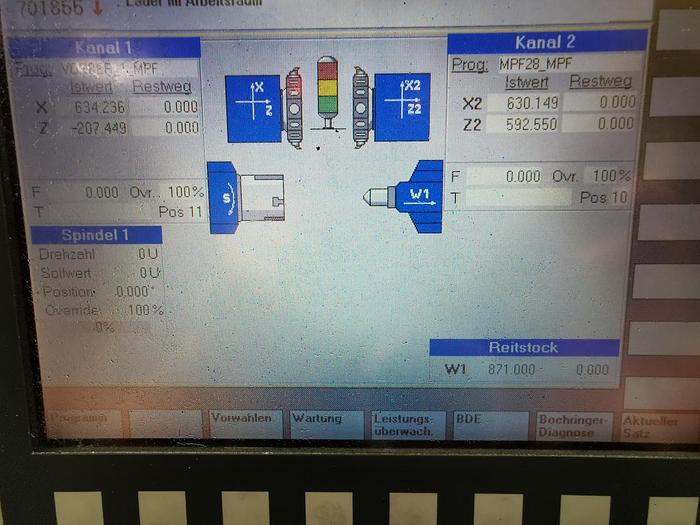

Steuerung: Siemens Sinumerik 840 D

Technische Daten

Umlaufdurchmesser 290 mm

Hauptspindel (Motorspindel):

Antriebsleistung 100% ED 30 kW

Antriebsleistung 40% ED 36 kW

Max. Drehzahl 4500/min

Spindelbohrung 65 mm

Spindeldurchmesser im vorderen Lager 120 mm

Spindelkopf (DIN 55026) A6

Reitstock / Gegenspindelstock:

Aufloesung Z-Achse 40 nm

Verfahrweg in Z 740 mm

Eilganggeschwindigkeit Z 25 m/min

Max. Andrueckkraft 8000 N

Zentrierspitze (DIN 2079) SK30

Linearachsen:

X-Achse

Aufloesung 125 mm

Verfahrweg 220 mm

Vorschubgeschwindigkeit 25 m/min

Eilganggeschwindigkeit 25 m/min

Max. Anstellkraft 630 N

Z-Achse

Aufloesung 40 nm

Verfahrweg 950 mm

Vorschubgeschwindigkeit 25 m/min

Eilganggeschwindigkeit 25 m/min

Max. Anstellkraft 8000 N

Drehlaenge 850 mm

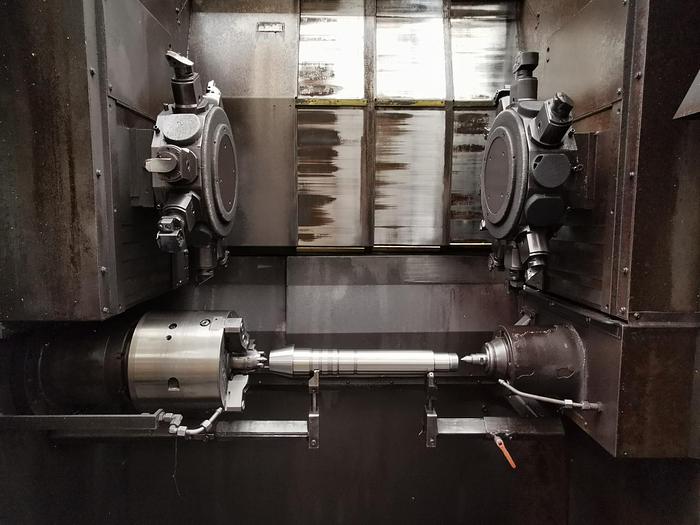

Revolver:

Zylinderschaftaufnahme (DIN 69880) 40 mm

Max. Werkzeuge 12 Werkzeuganordnung radial

Spaenefoerderer:

Spaenevolumen 450 kg/h

Hoehe des Spaeneabwurfs 1250 mm

Fuehrungsleisten Standard

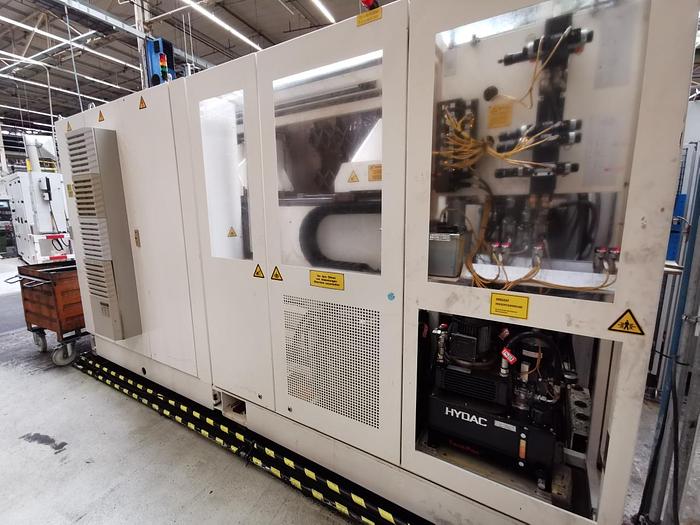

Hydraulik:

Volumen Vorratsbehaelter 39 l

Foerderleistung Basismaschine 14 l/min

Foerdeerleistung Maschine mit 2 Revolvern 19 l/min

Systemdruck 60 bar

Kuehlschmiermittel:

Volumen Vorratsbehaelter 340 l

Foerderleistung Maschine mit 2 Revolvern 80 l/min
