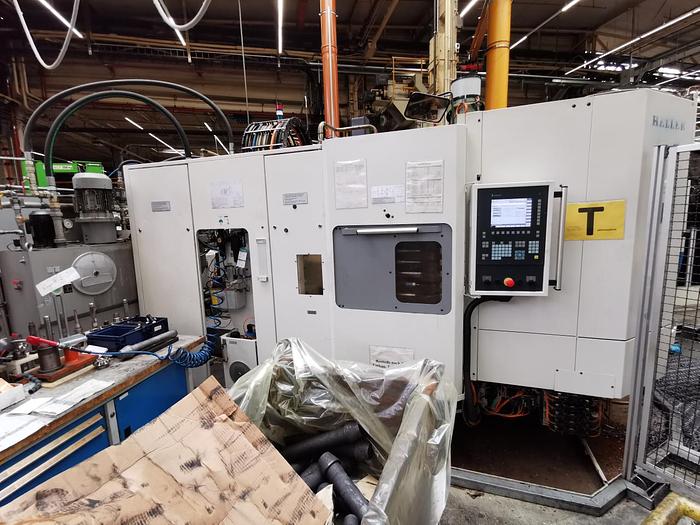

CNC – gesteuertes horizontales - Bearbeitungszentrum HELLER MC 16

CNC – gesteuertes horizontales - Bearbeitungszentrum

HELLER MC 16

Baujahr 2002

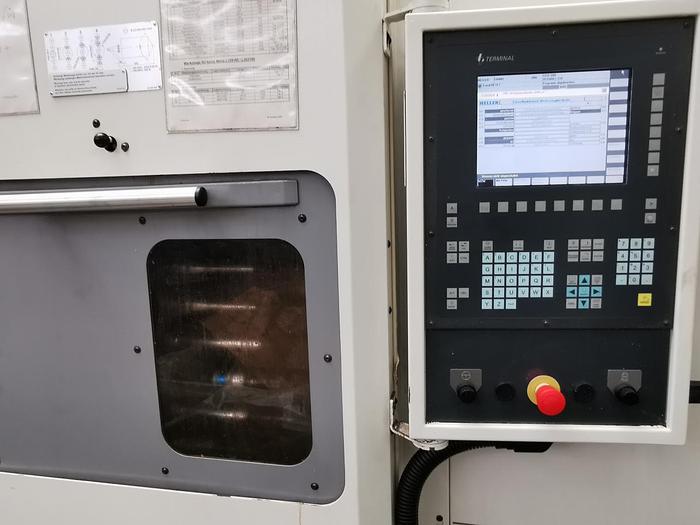

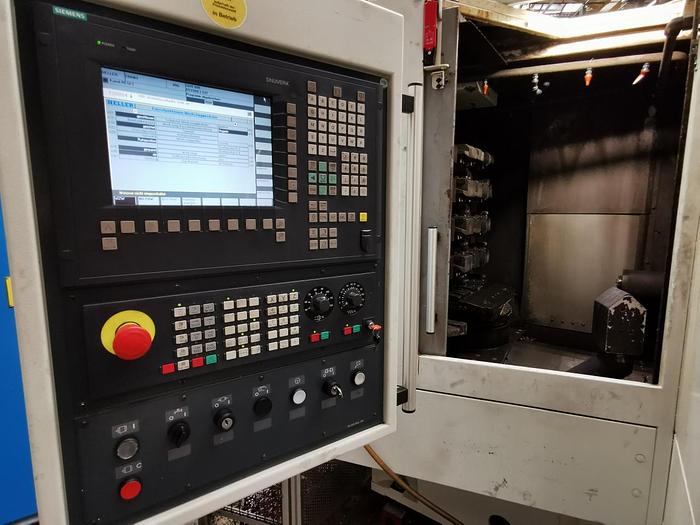

Steuerung SIEMENS SINUMERIK 840 D

Arbeitsbereich: Längshub X-Achse 630 mm

Vertikalhub Y-Achse 630 mm

Querhub Z-Achse 630 mm

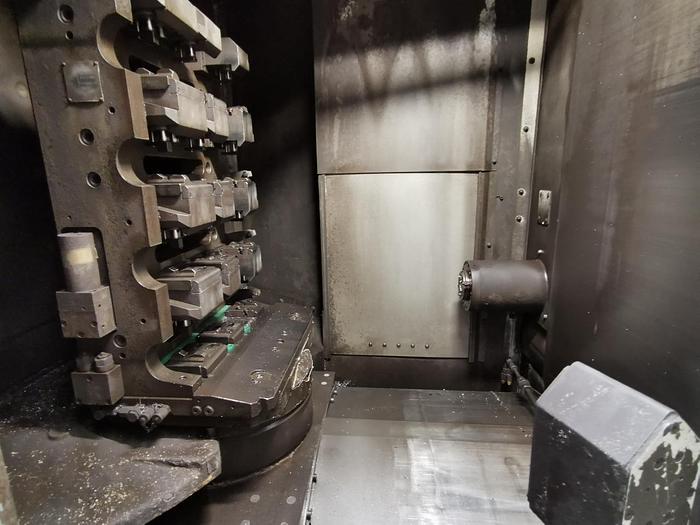

Paletten-Größe ca. 400 x 500 mm

max. Werkstück-Größe (Ø x Höhe) 720 x 800 mm

kstückgewicht ca. 500 kg

Paletten-Wechselzeit ca. 8 sec.

Rundtischteilung 360.000 x 0,001 °

Drehzahl d.Rundtisches (B-Achse) ca. 25 U/Min.

Vorschübe/Eilgänge XYZ 1 - 40.000 mm/min

Vorschubkraft 10.000 Nm

Spindel-Drehmoment 143 Nm

Spindelantriebleistung 30 kW

Gesamtantrieb ca. 60 kW - 400 V – 50 Hz

Gesamtleistungsbedarf 60 kW

Maschinengewicht ca. 8.500 kg
