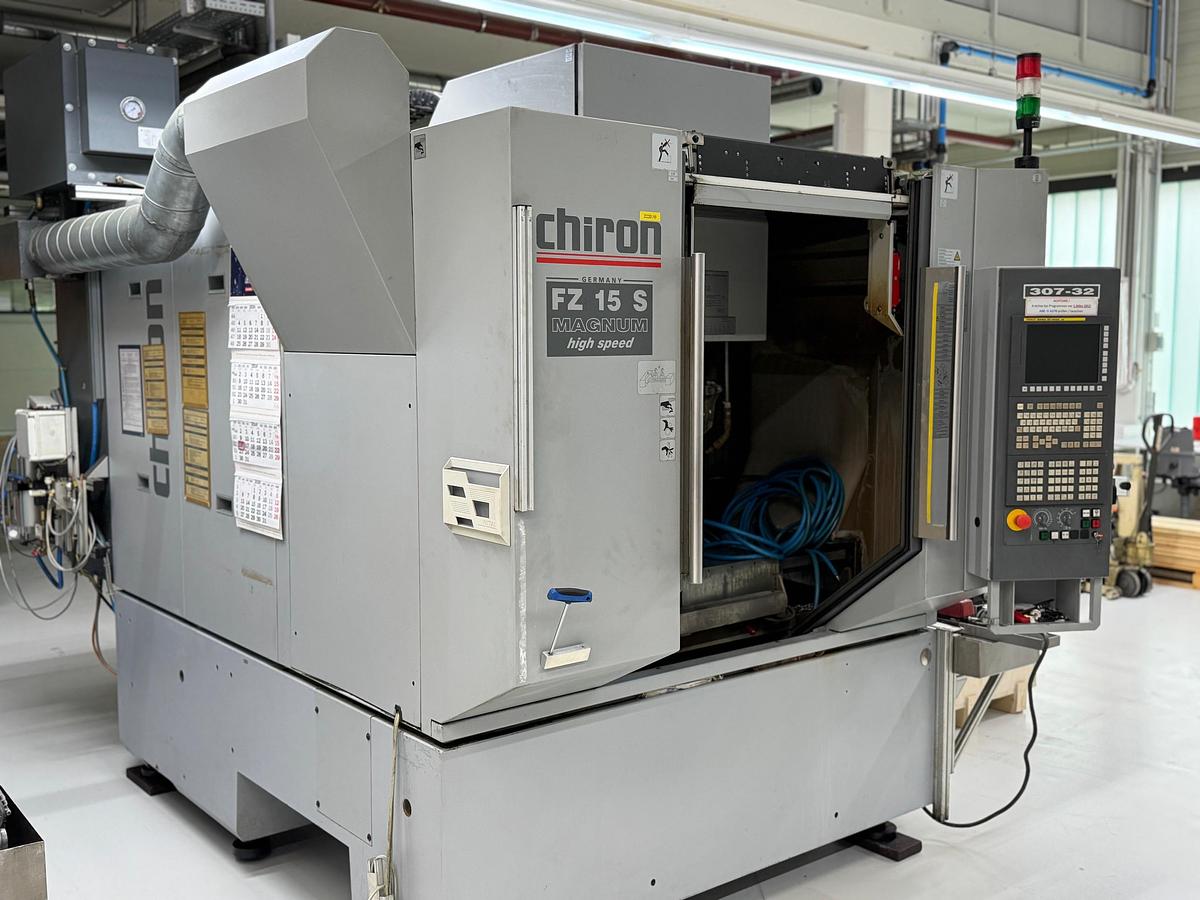

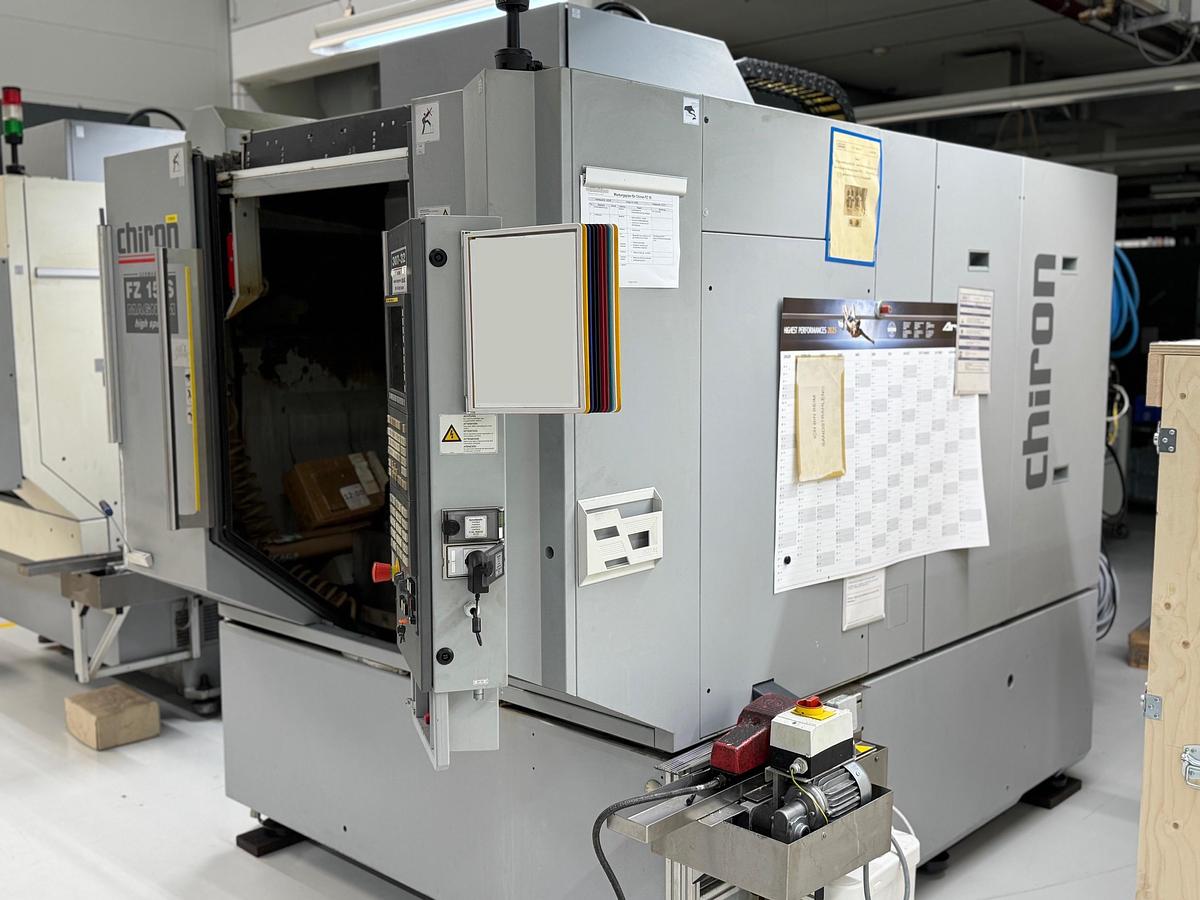

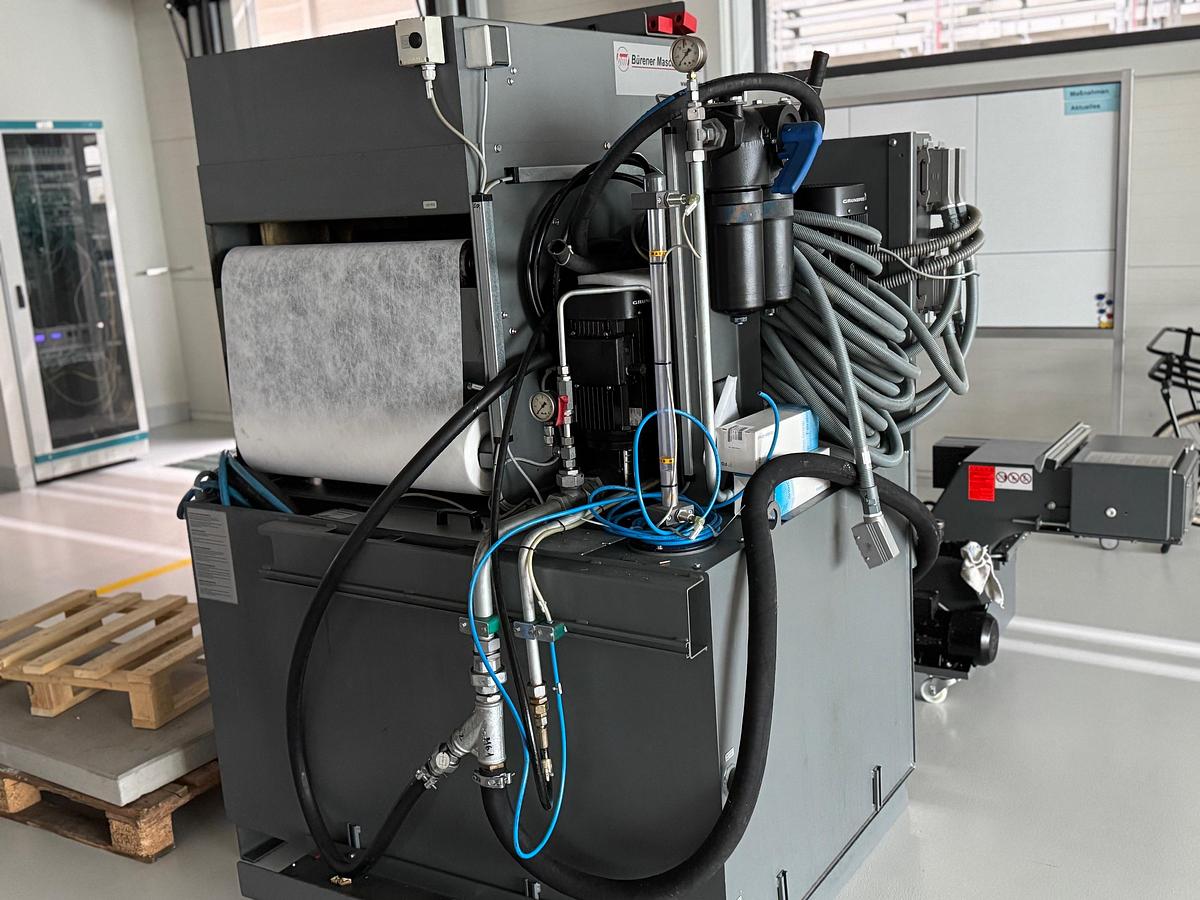

5-Achsen CNC-Bearbeitungszentrum CHIRON - FZ 15 S High Speed

5-Achsen CNC-Bearbeitungszentrum

CHIRON - FZ 15 S High Speed

Baujahr    2011

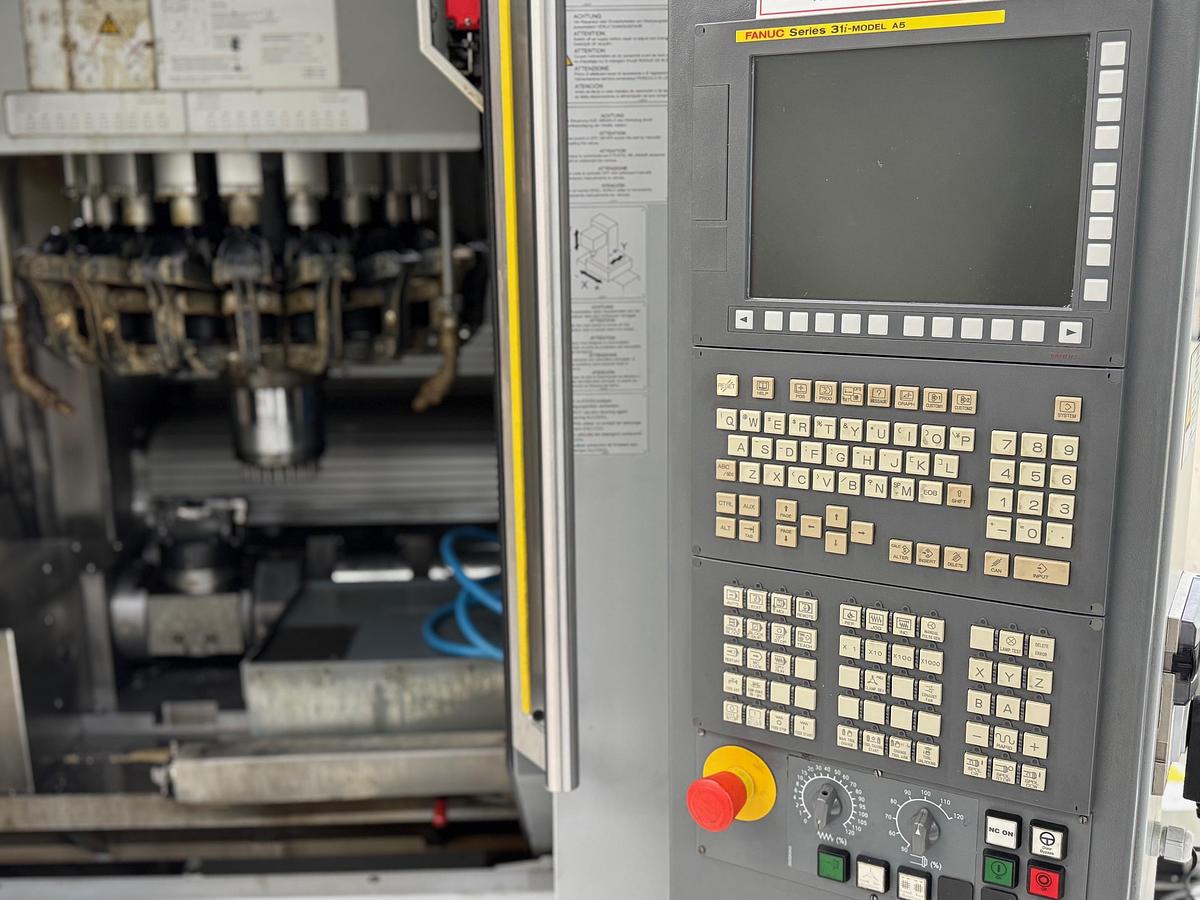

Steuerung    FANUC Series 31i

Technische Details

x-Weg    730 mm

y-Weg    400 mm

z-Weg    425 mm

Hauptspindel:

Drehzahlbereich    20 - 12.000 U/min

Antriebsleistung - Hauptspindel    7,5 / 22 kW

Max. Drehmoment    140 Nm

Werkzeugaufnahme    HSK 63 A

Starrtisch:

Tischaufspannfläche    1.050 x 450 mm

max. Tischbelastung    500 kg

T-Nuten    2x 18 H12, 1x 18 H8

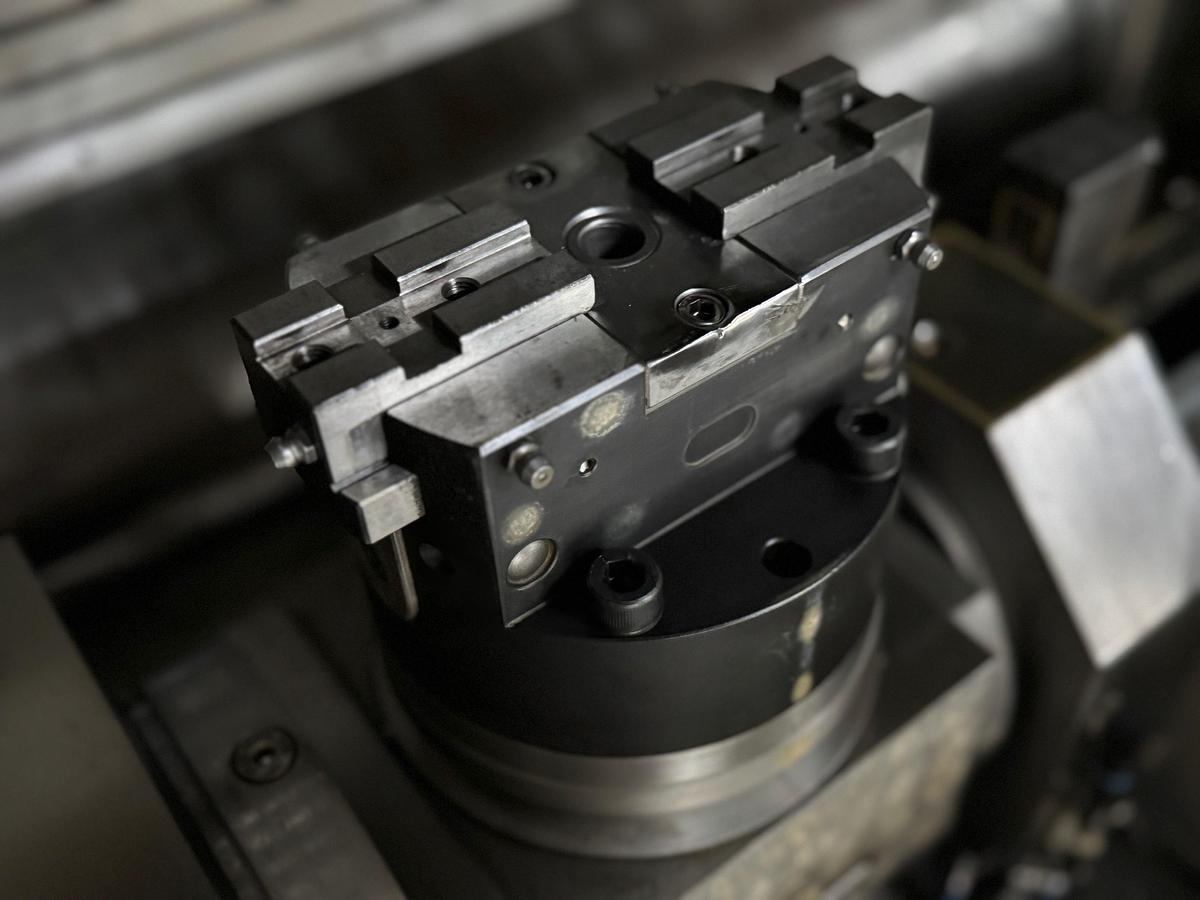

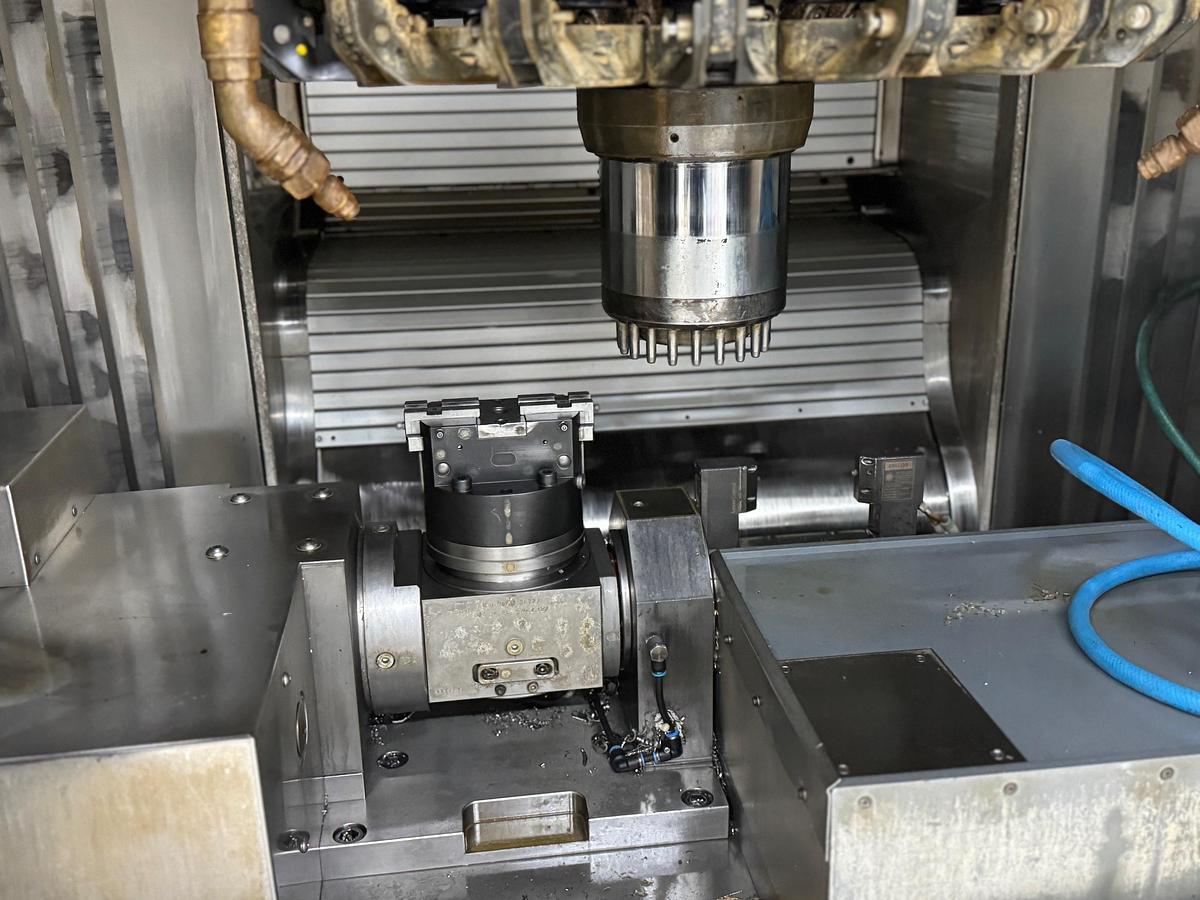

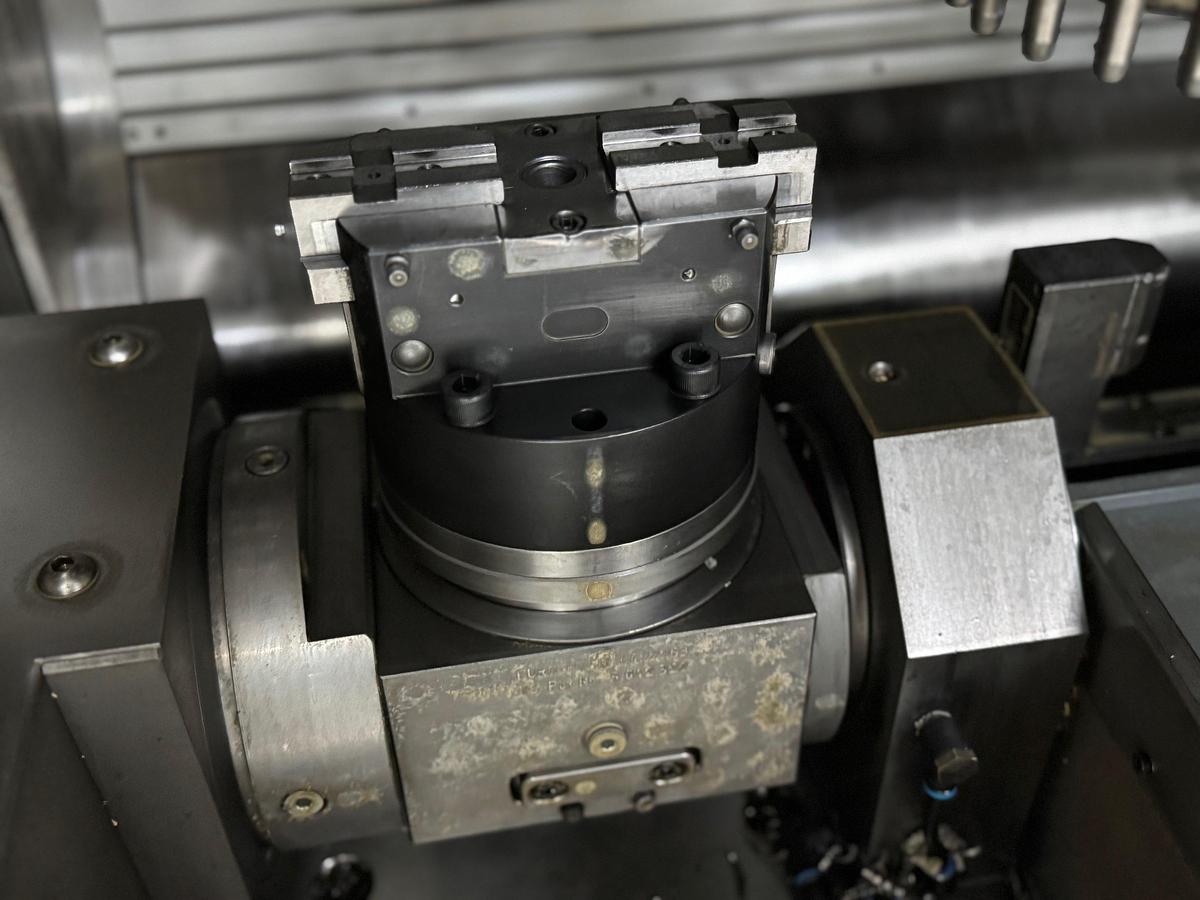

NC-Rundtisch:

Tischaufspannfläche    610 x 240 mm

Spitzenhöhe    165 mm

Planscheibendurchmesser    160 mm

Bohrung    4x M10

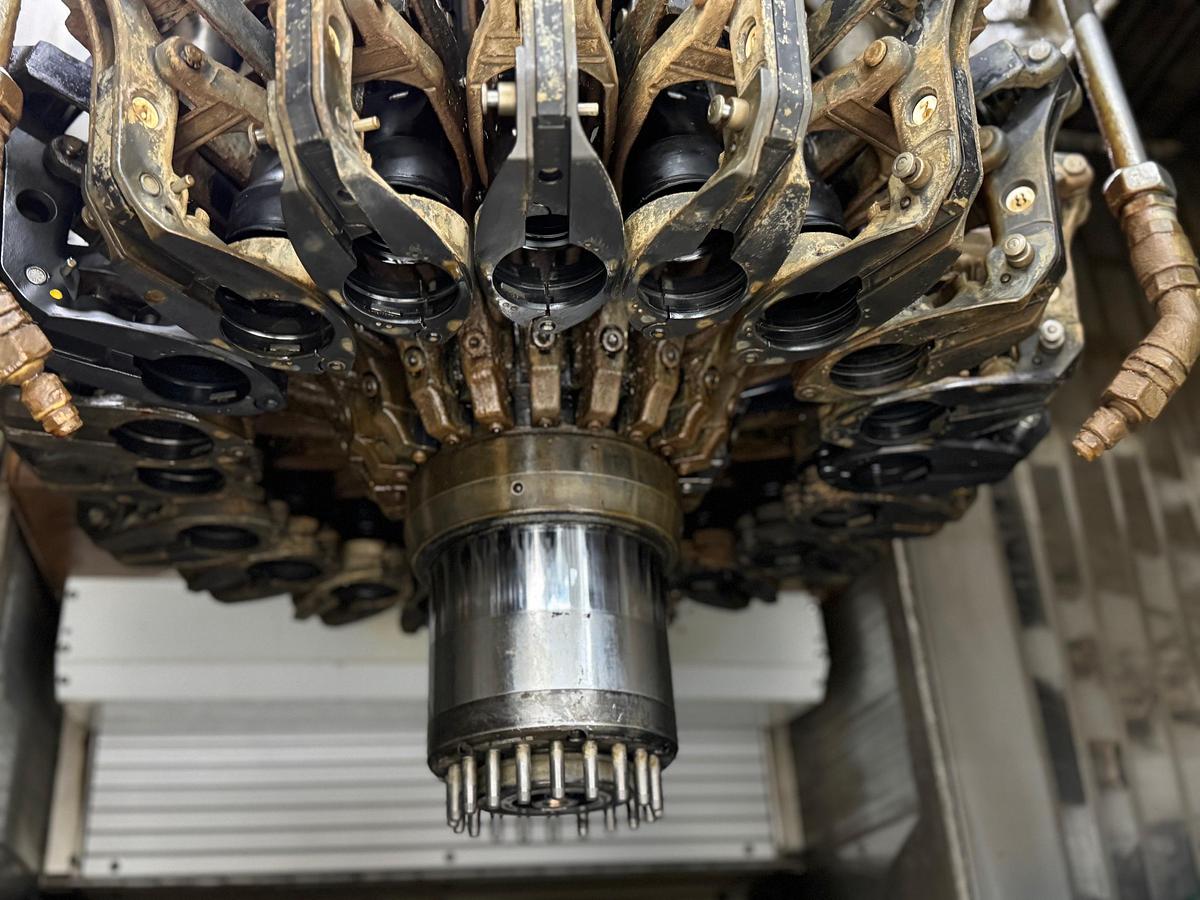

Werkzeugwechsler:

Anzahl der Werkzeugplätze    20 pos.

max. Werkzeugdurchmesser    65 mm

max. Werkzeugdurch. bei freier Nachbarbox.    175 mm

max. Werkzeuggewicht    2,5 kg

Wechselzeit Span - Span    2,1 sec

Wechselzeit Werkzeug - Werkzeug    0,9 sec

Vorschübe:

Eilgang ( X / Y / Z )    60 m/min

Beschleunigung    1 g

Bohrleistung in St 60 - Vollbohren    36 mm

Gewindeschneiden    M 24

Zerspanvolumen    300 cm³/min

Gesamtleistungsbedarf    18 kVA

Maschinengewicht ca.    7,0 t

Raumbedarf ca.    4,5 x 2,5 x 3,2 m
