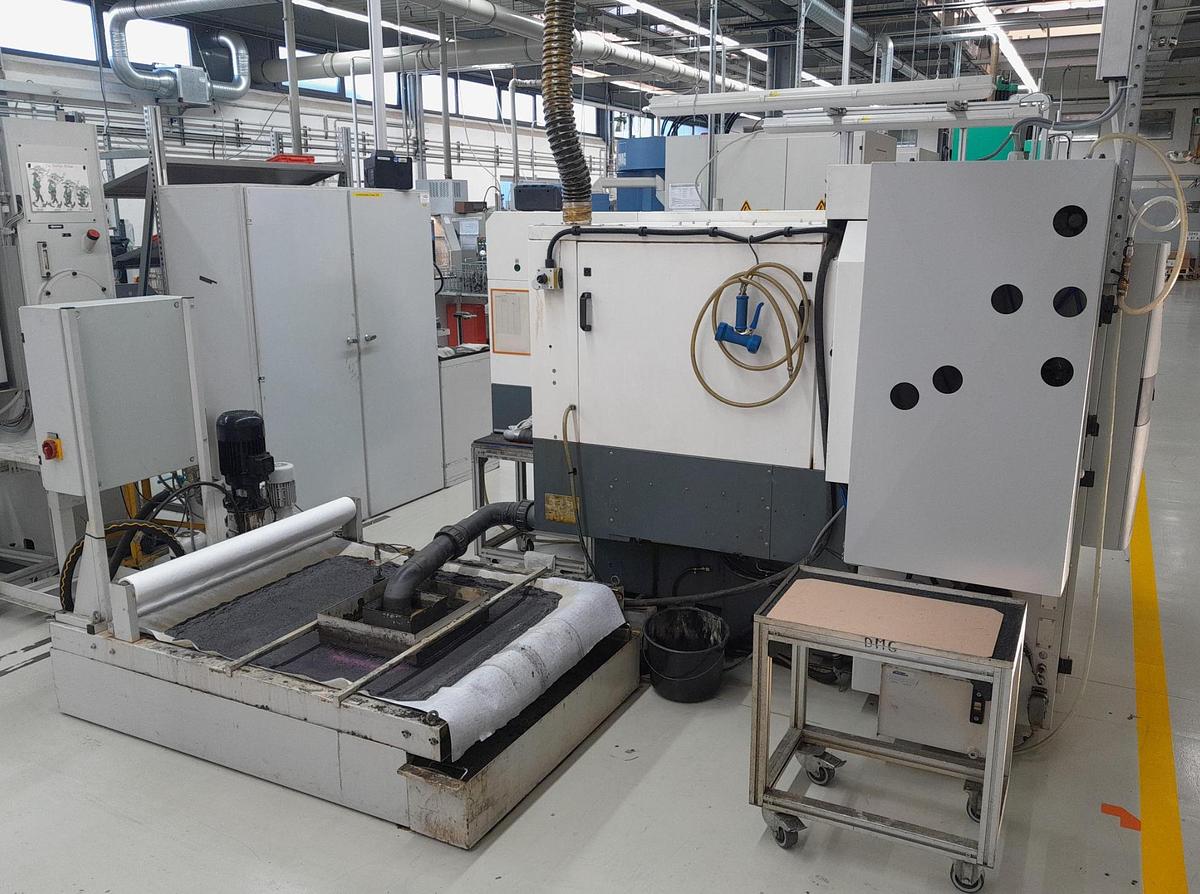

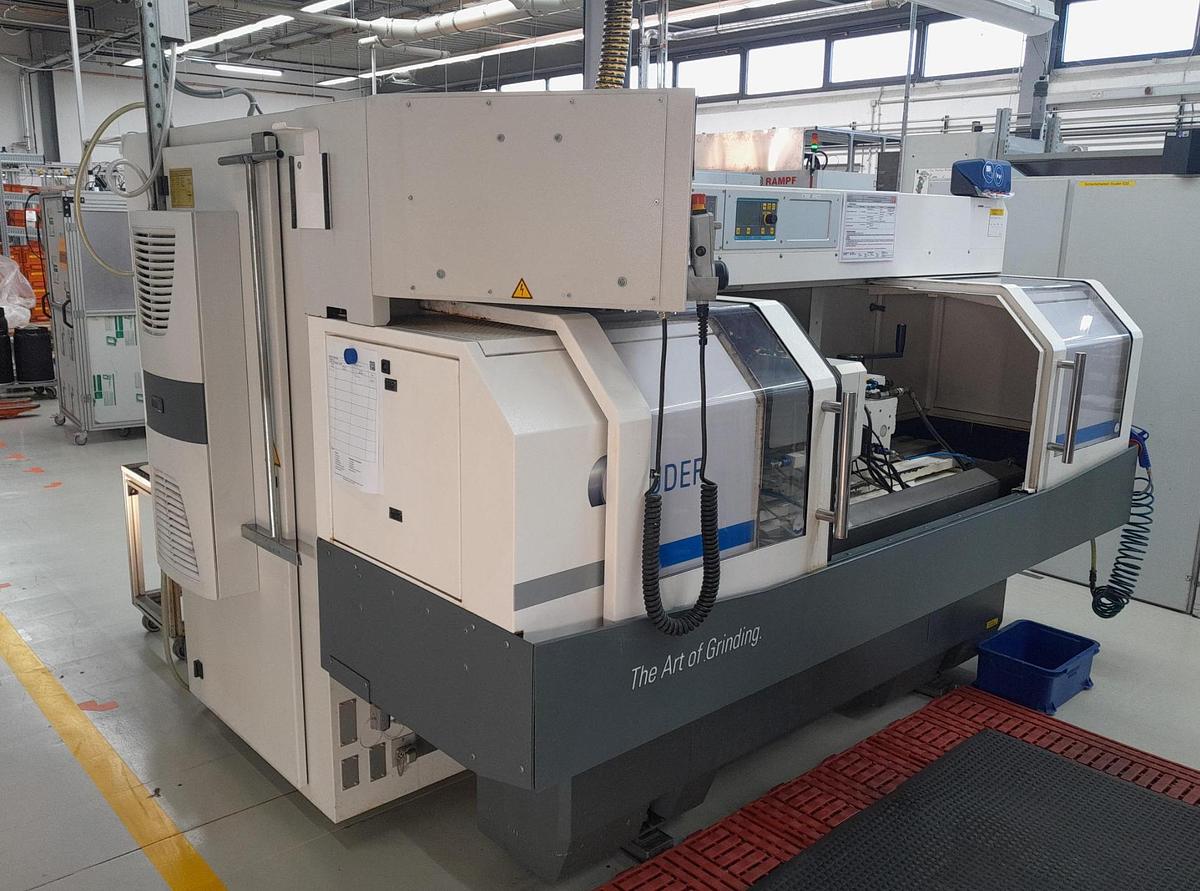

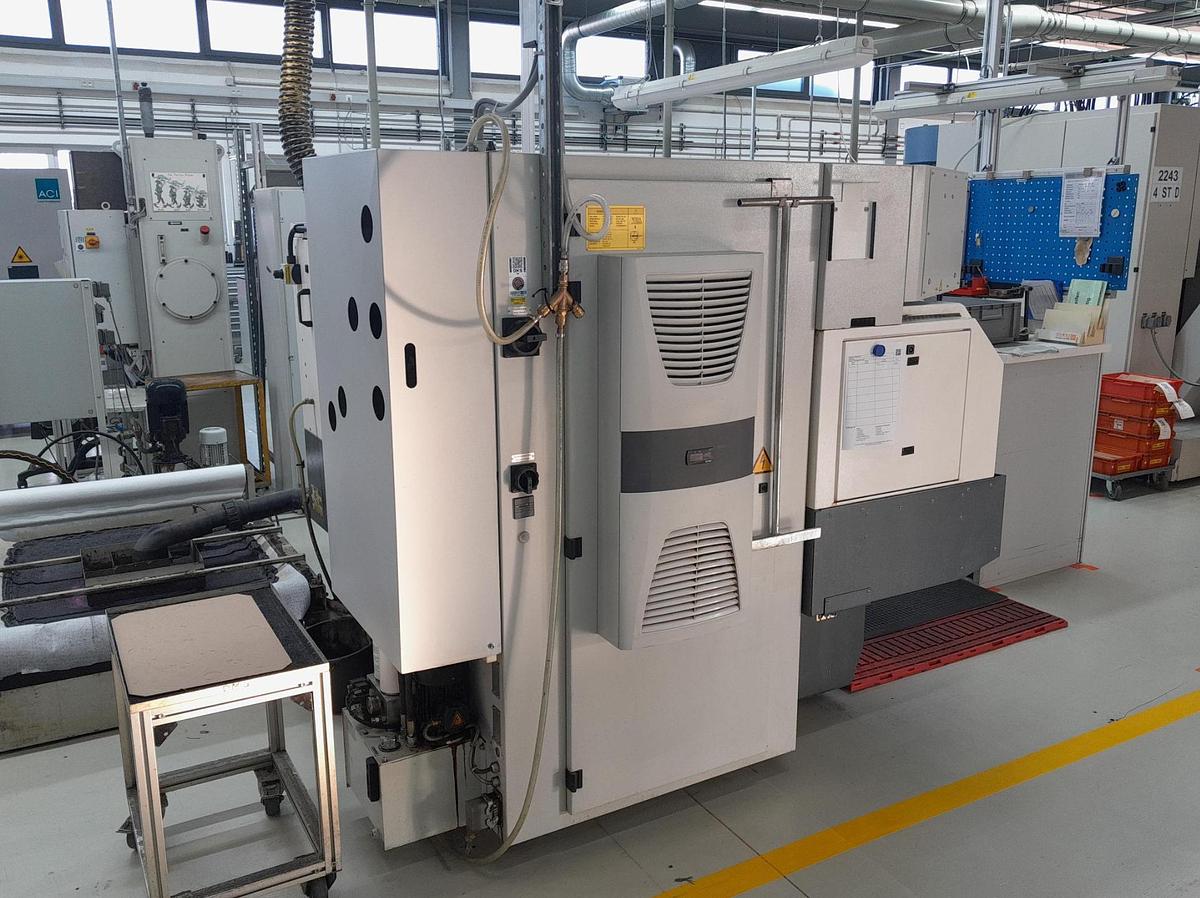

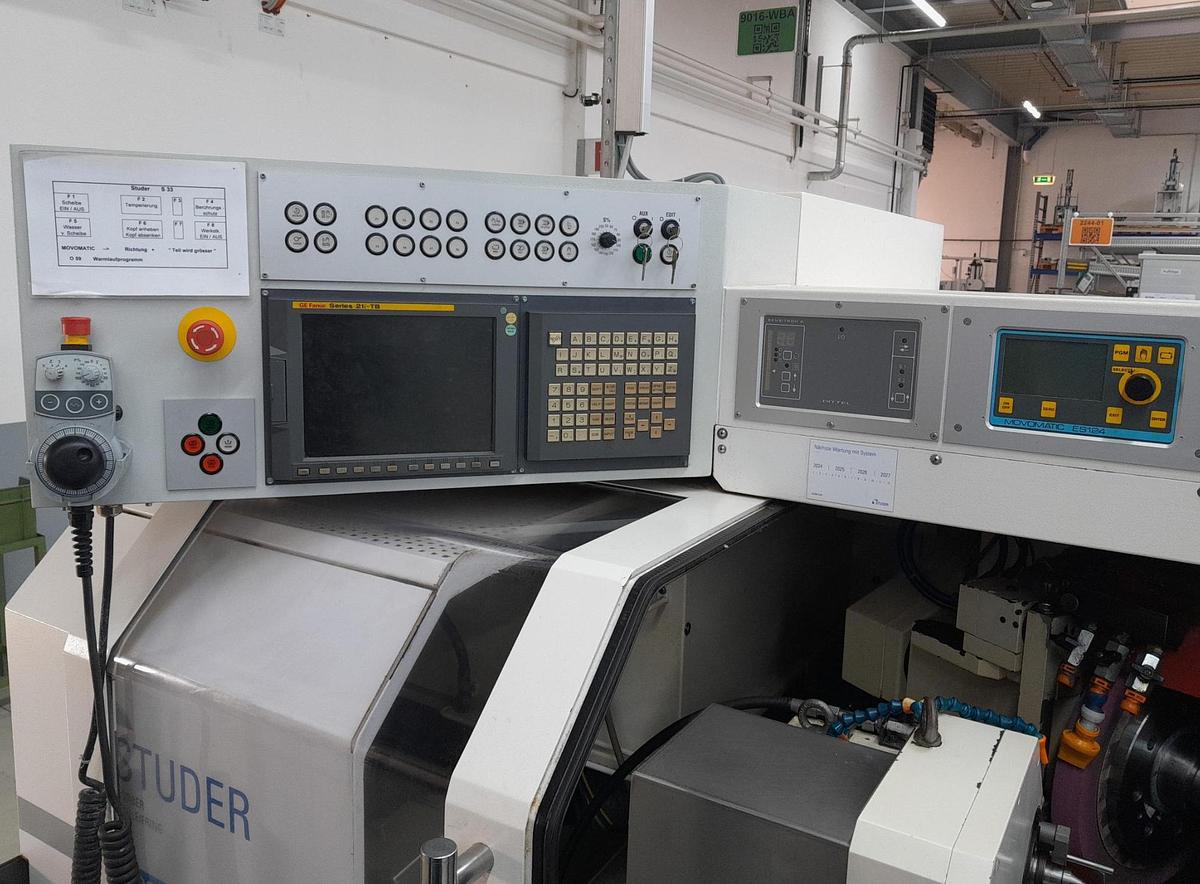

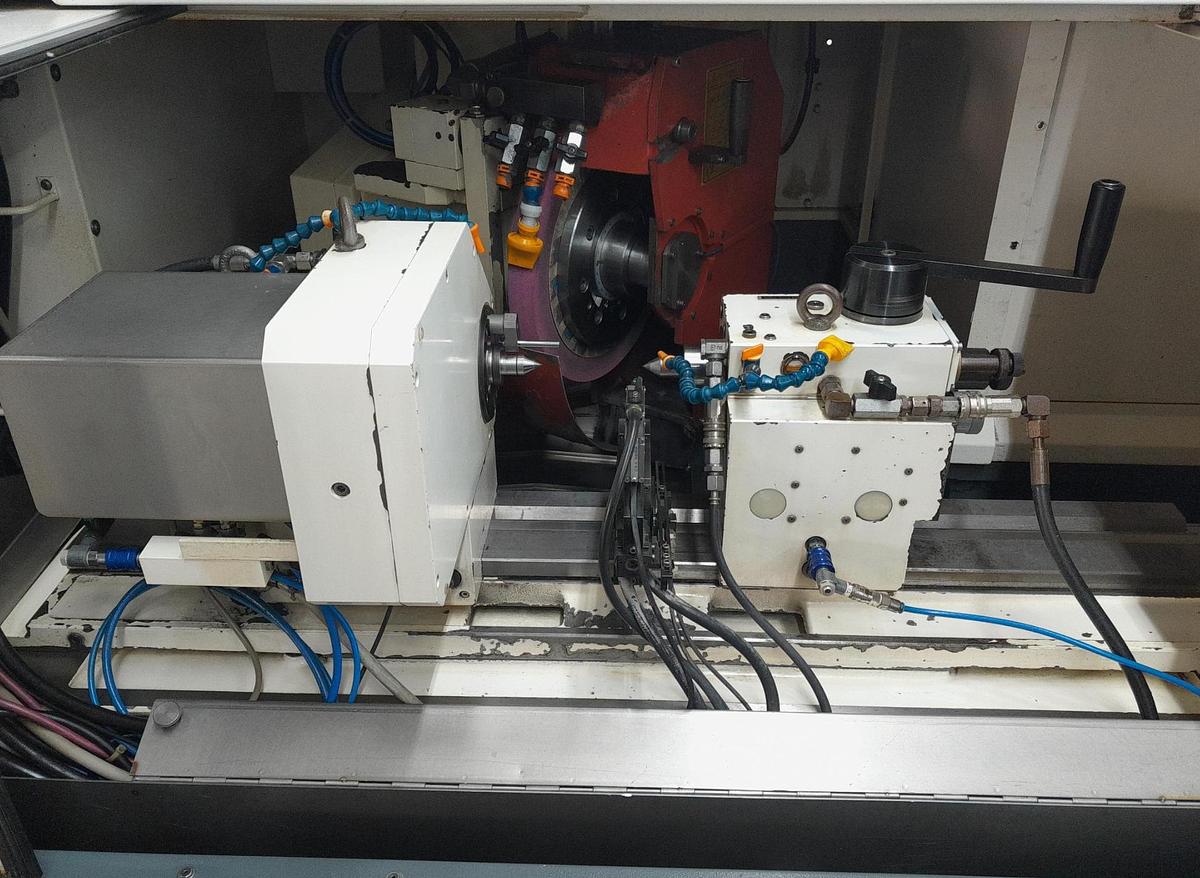

CNC Rundschleifmaschine - Außen STUDER S 33 CNC

CNC Rundschleifmaschine - Außen

STUDER S 33 CNC

Baujahr    2008

Steuerung    Fanuc 0i - TD

Technische Details

Schleifdurchmesser    max. 350 mm

Schleiflänge    650 mm

Spitzenhöhe    175 mm

Steuerung    Fanuc 0i - TD

Auflösung    0,0001 mm

max. Werkstückgewicht zwischen Spitzen    80 kg

Schleifspindelstock:

Außenbearbeitung

schwenkbar    -15 - +195 °

Teilung    1 °

Schleifscheibenabmessungen    500 x 63 x 203,2 mm

Umfangsgeschwindigkeit    max. 44 m/sec

Antriebsleistung    7,5 kW

Werkstückspindelstock:

Drehzahl    1 - 1.500 rpm

Antriebsleistung    1,6 / 3 kW

Spindeldurchlass    30 mm

Aufnahmekonus    MT 5

Werkstücktisch schwenkbar    8,5 °

Reitstock:

Reitstockaufnahme    MT 4

Pinolenhub    35 mm

Pinolendurchmesser    50 mm

Feinverstellung    +/- 0,04 mm

Verfahrwege:

x-Achse    285 mm

z-Achse    800 mm

Vorschübe:

Vorschubgeschwindigkeit    X: 0,001 - 10.000 mm/min

Vorschubgeschwindigkeit    Z: 0,001 - 20.000 mm/min

Gesamtleistungsbedarf    ca. 20 kW

Maschinengewicht ca.    4,0 t

Raumbedarf ca.    5,0 x 3,5 x 2,5 m
