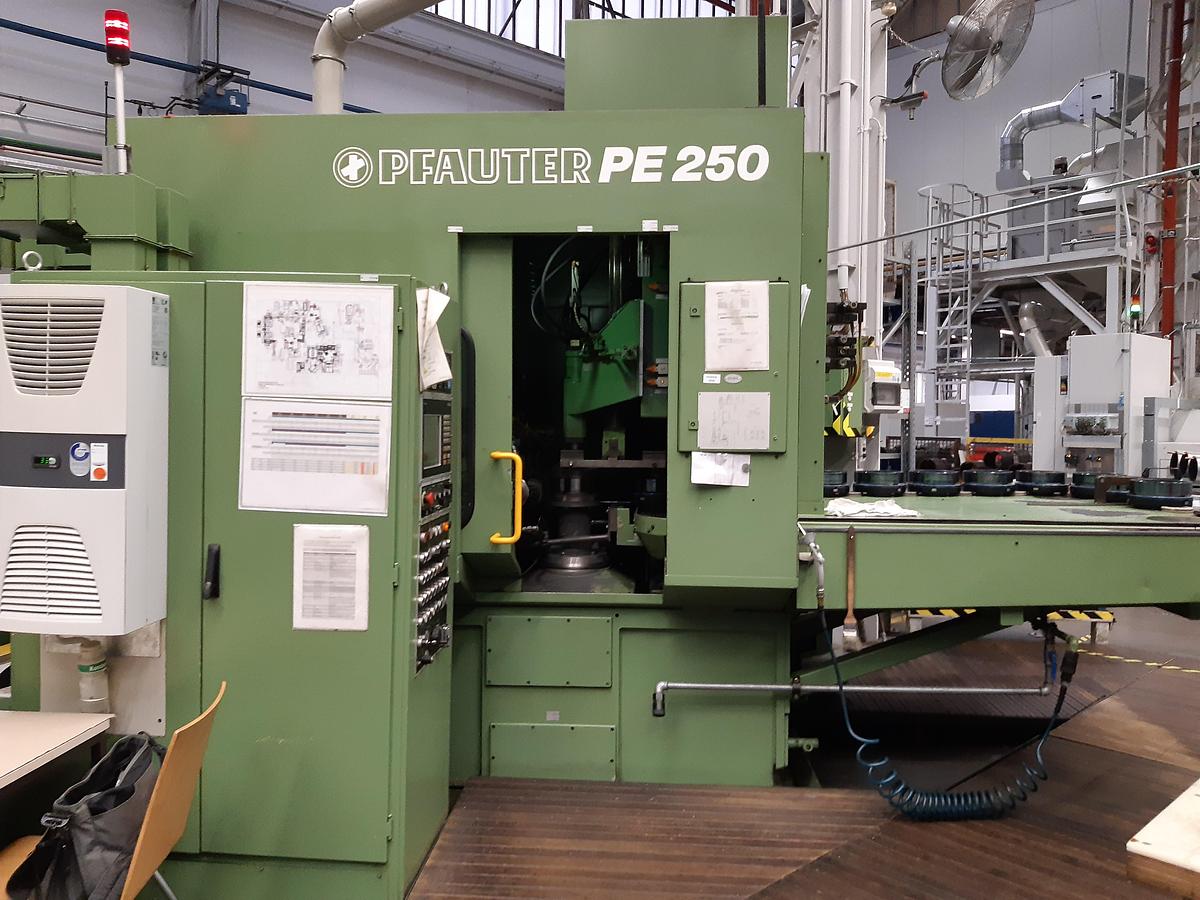

CNC-Zahnrad-Abwälzfräsmaschine PFAUTER PE 250

CNC-Zahnrad-Abwälzfräsmaschine

PFAUTER PE 250

Baujahr 1991

CNC Steuerung SIEMENS SINUMERIK S3

Merkmal  Spezifikation

Max. Zahnrad-Ø  250 mm

Max. Modul  5 mm

Bearbeitungslänge (Axialweg)  220 mm

Radialer Schlittenweg (X‑Achse)  ca. 210 mm

Tangentialweg (Y‑Achse)  bis zu 200 mm

Werkzeugdurchmesser  Ø150 mm, Länge 220 mm oder Ø32 mm Fräsdorn

Werkzeugdrehzahl  150–600 rpm

Säulen‑Schwenkbereich  ±30 / ±45°

Tisch‑Ø  300 mm, Bohrung 80 mm

Antriebsleistung  49 kVA Gesamtbedarf

Abmessungen (L×B×H)  6,8×4,1×3,2 m

Gewicht  ca. 9,5to.
