Beschreibung

Zahnradschleifmaschine

KAPP VAS 51

Baujahr: 2002


X-Achse: Schleifschlitten

Y-Achse: Tischschlitten

Z-Achse: Z-Schlitten des Schleifkopfes

A-Achse: Teilapparat

B-Achse: Drehteller des Schleifkopfes

Max. Werkstückdurchmesser 250 mm

Max. Werkstücklänge 600 mm

Max. Werkstückmodul 10 mm

Schleifbarer Zähnezahlbereich 2...999

Steigungshöhe minimal 0,1 und maximal 1000 m

Schleifscheibendurchmesser 160 mm

Verfahrwege:

X-Achse 320 mm

Y-Achse 150 mm

Z-Achse 160 mm

A-Achse 360 °

B-Achse +/- 90°

Geschwindigkeiten:

X-Achse 16450 mm/min.

Y-Achse 5000 mm/min.

Z-Achse 4300 mm/min.

A-Achse 7200 °/min.

B-Achse 2000 °/min.

Schleifmotor 1800-21000 1/min.


Raddurchmesser - max.: 250 mm

Radbreite: 600 mm

Modul - max.: 10

Modul - min.: -

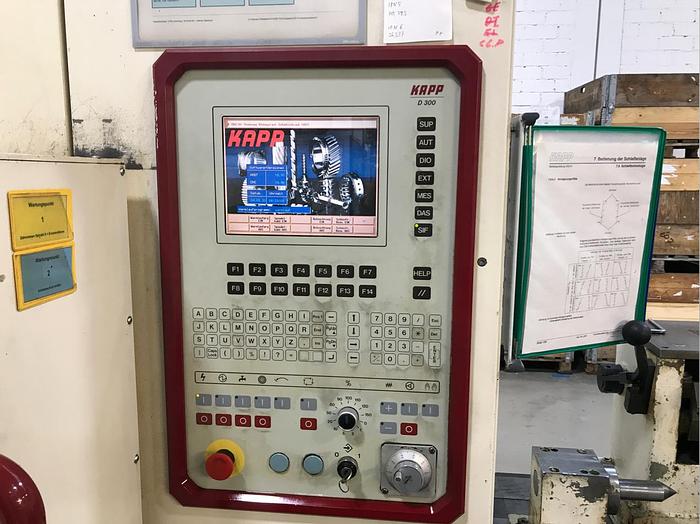

Steuerung: D 300

Gesamtleistungsbedarf: kW

Maschinengewicht ca.: 14 t

Raumbedarf ca.: 5690 x 4855 mm


Die Kapp ist eine 5-Achsen-Schleifmaschine für das Vor- und Fertigschleifen

von Außenverzahnungen in einer Aufspannung mit abrichtfreien CBN-

Profilschleifscheiben.

Spezifikationen

Jahr2002
ZustandGebraucht
