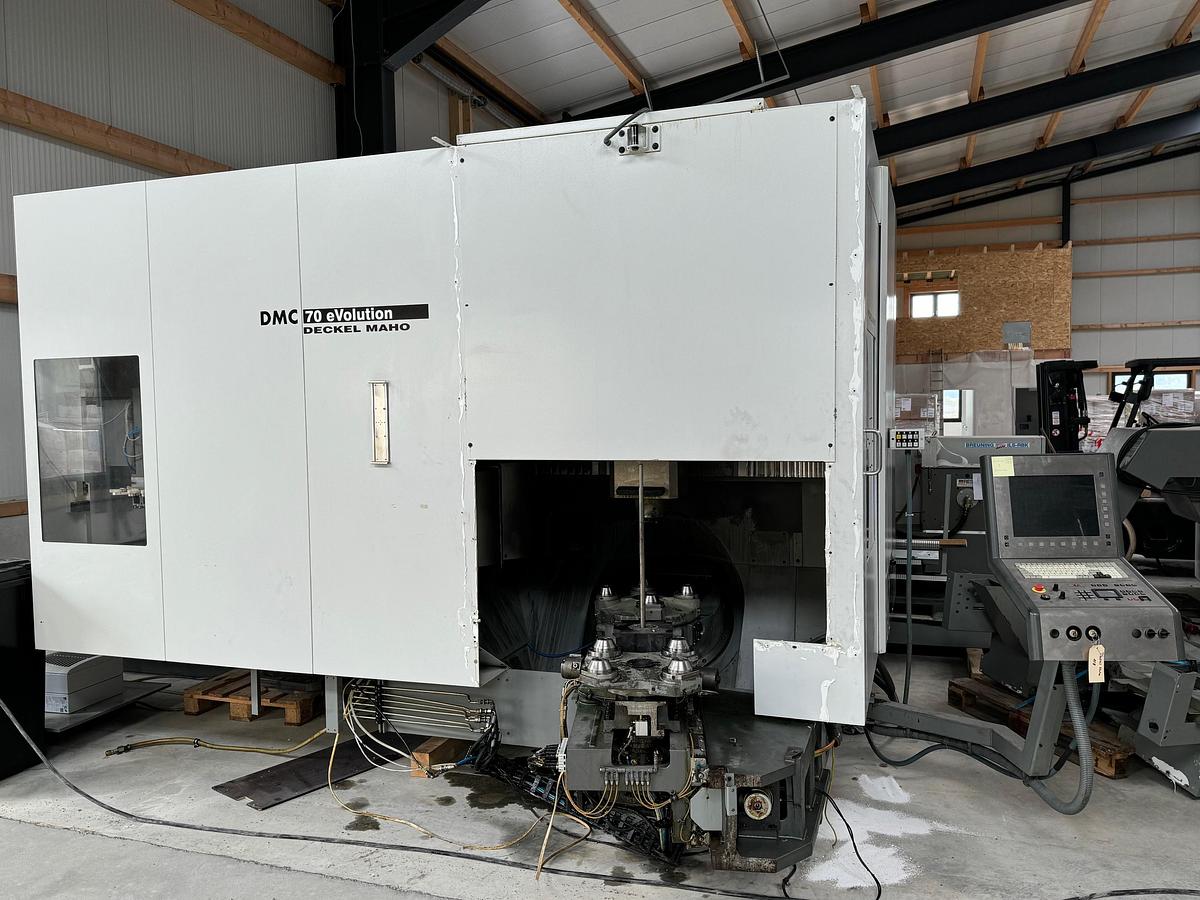

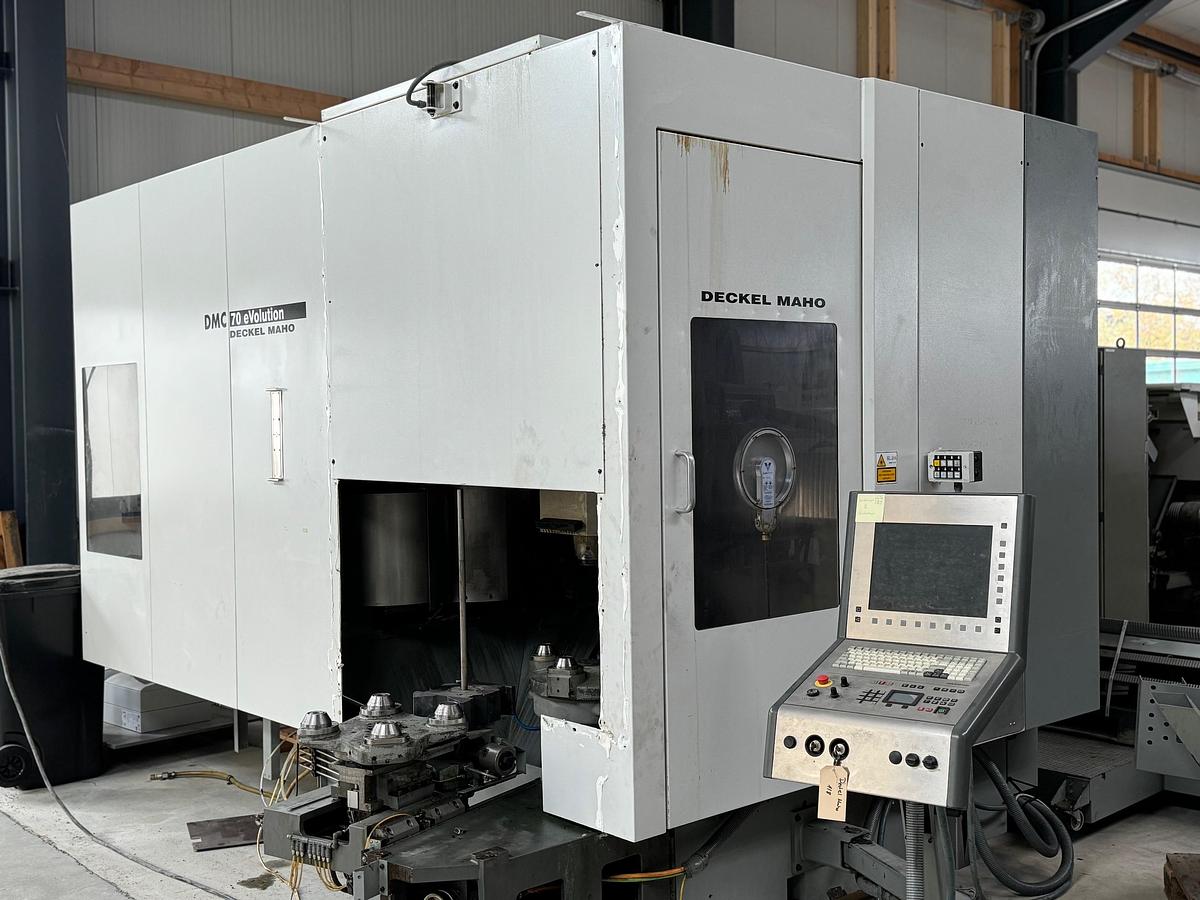

CNC Universal Bearbeitungszentrum DECKEL MAHO DMC 70 eVolution

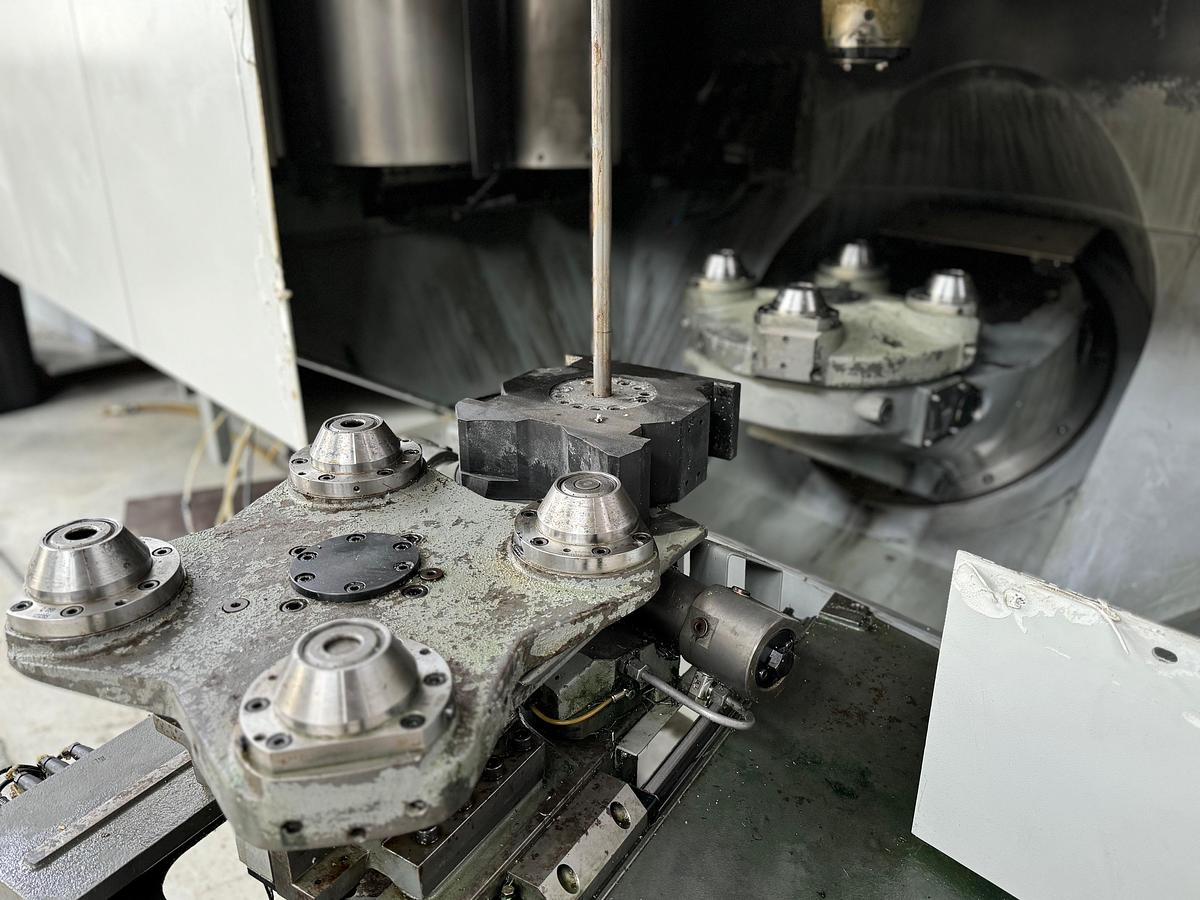

CNC Universal Bearbeitungszentrum mit Palettenwechsler

DECKEL MAHO DMC 70 eVolution

Baujahr 2004

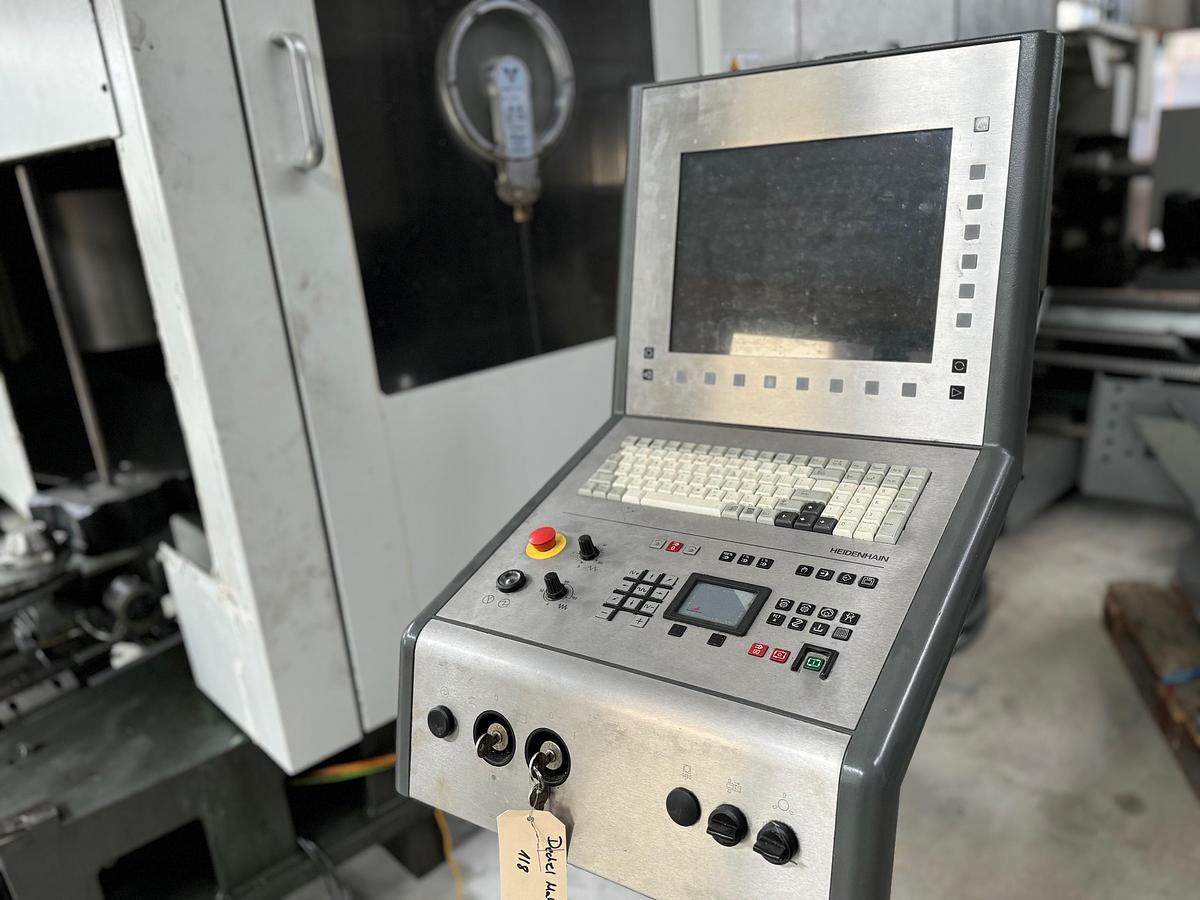

CNC Steuerung MillPlus iT Heidenhain

Technische Details

x-Weg 750 mm

y-Weg 600 mm

z-Weg 520 mm

Hauptspindel:

Drehzahlbereich - Hauptspindel 20 - 18.000 min/-1

Antriebsleistung - Hauptspindel 35 / 25 kW

Max. Drehmoment 130 / 87 Nm

Werkzeugaufnahme HSK A63

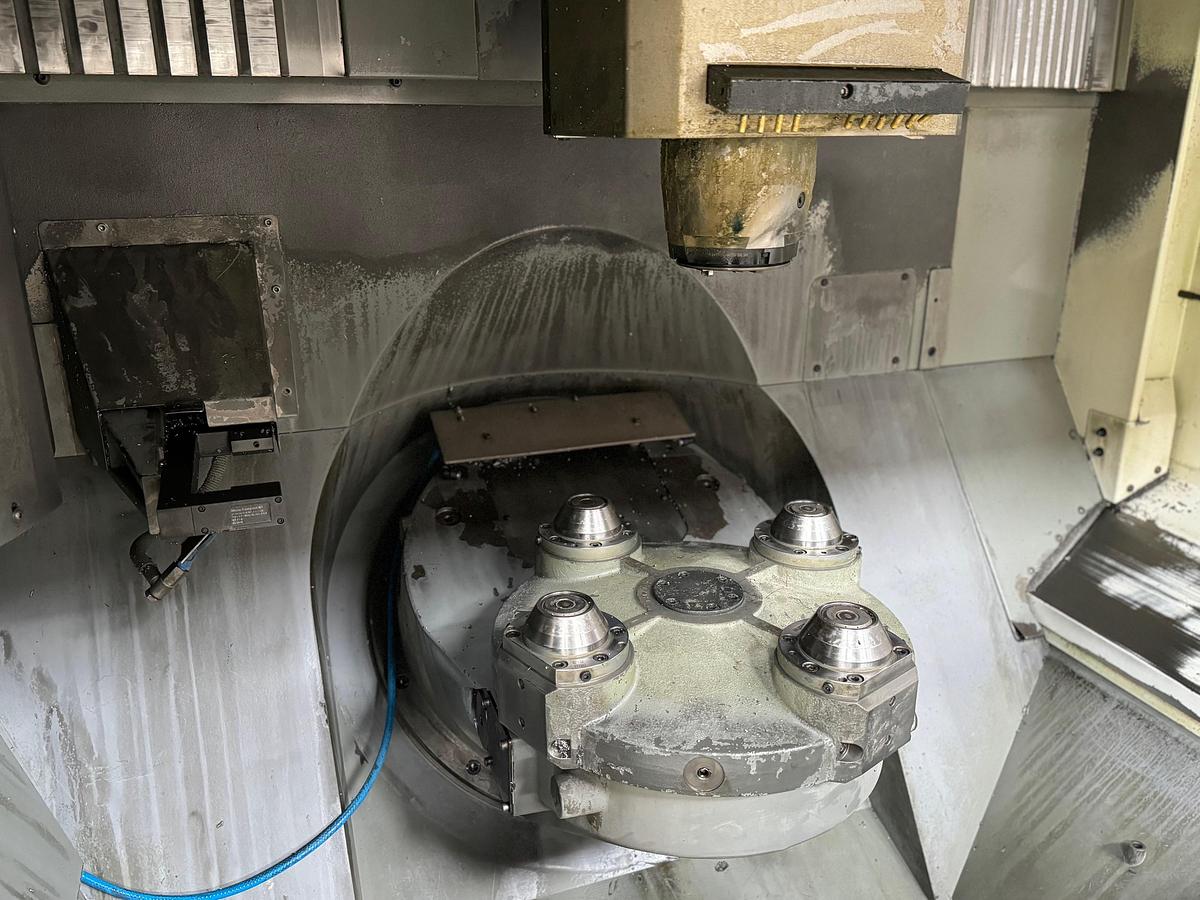

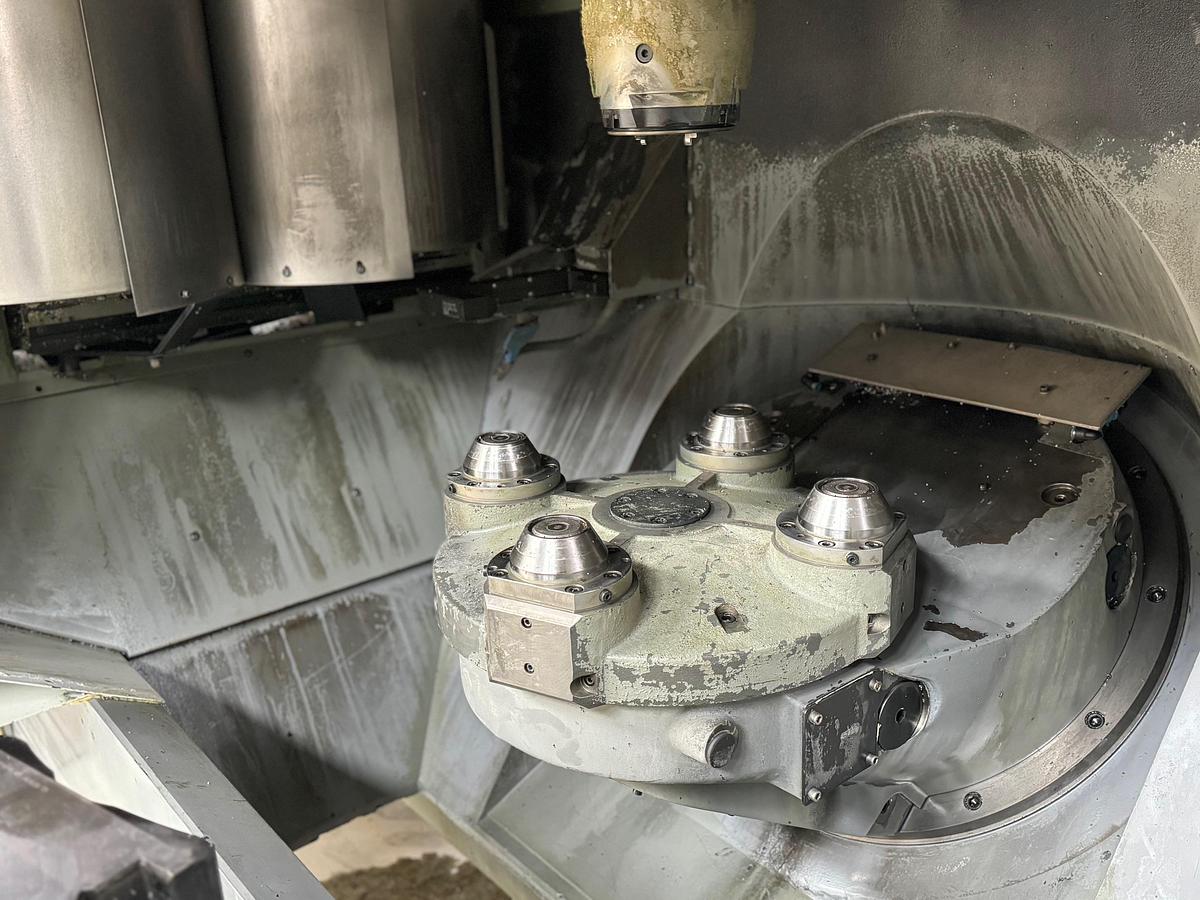

NC-Schwenkrundtisch:

Tischaufspannfläche 700 x 500 mm

Schwenkbereich B-Achse 180 °

drehbar C: 360 °

max. Tischbelastung 350 kg

Zentrierbohrung 30 H6 mm

T-Nuten 7x 14H7 x 63 mm

Tischdrehzahlbereich 21,5 min/-1

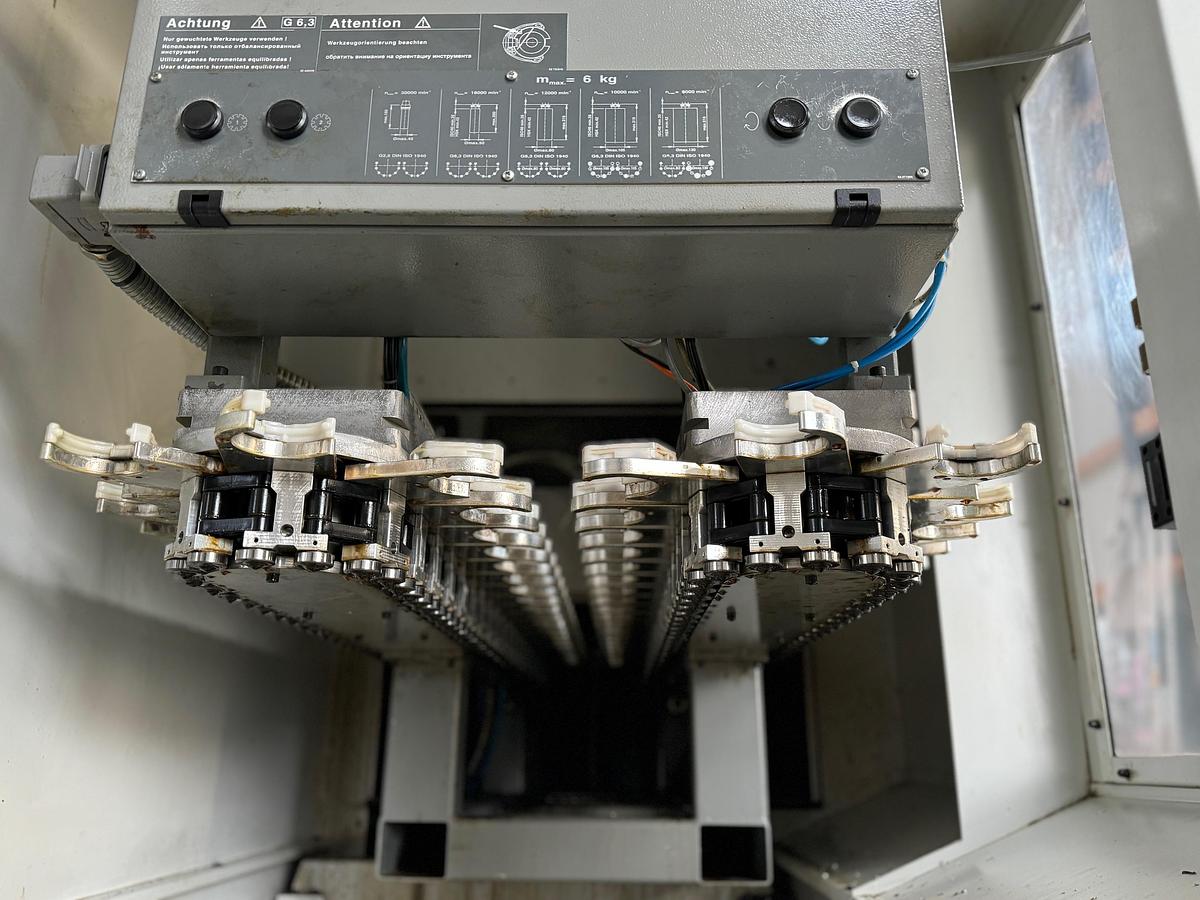

Werkzeugmagazin:

Anzahl der Werkzeugplätze 32 pos.

max. Werkzeuglänge 315 mm

max. Werkzeugdurchmesser 105 mm

max. Werkzeugdurch. bei freier Nachbarbox. 130 mm

max. Werkzeuggewicht 6 kg

Vorschübe:

Eilgang ( X / Y / Z ) 50 / 50 / 50 m/min

Vorschubgeschwindigkeit 20.000 mm/min

Vorschubkraft X / Y / Z: 8 / 8 / 7 kN

Gesamtleistungsbedarf 48 kVA

Maschinengewicht ca. 10 t

Raumbedarf ca. 6,5 x 3,5 x 2,9 m
