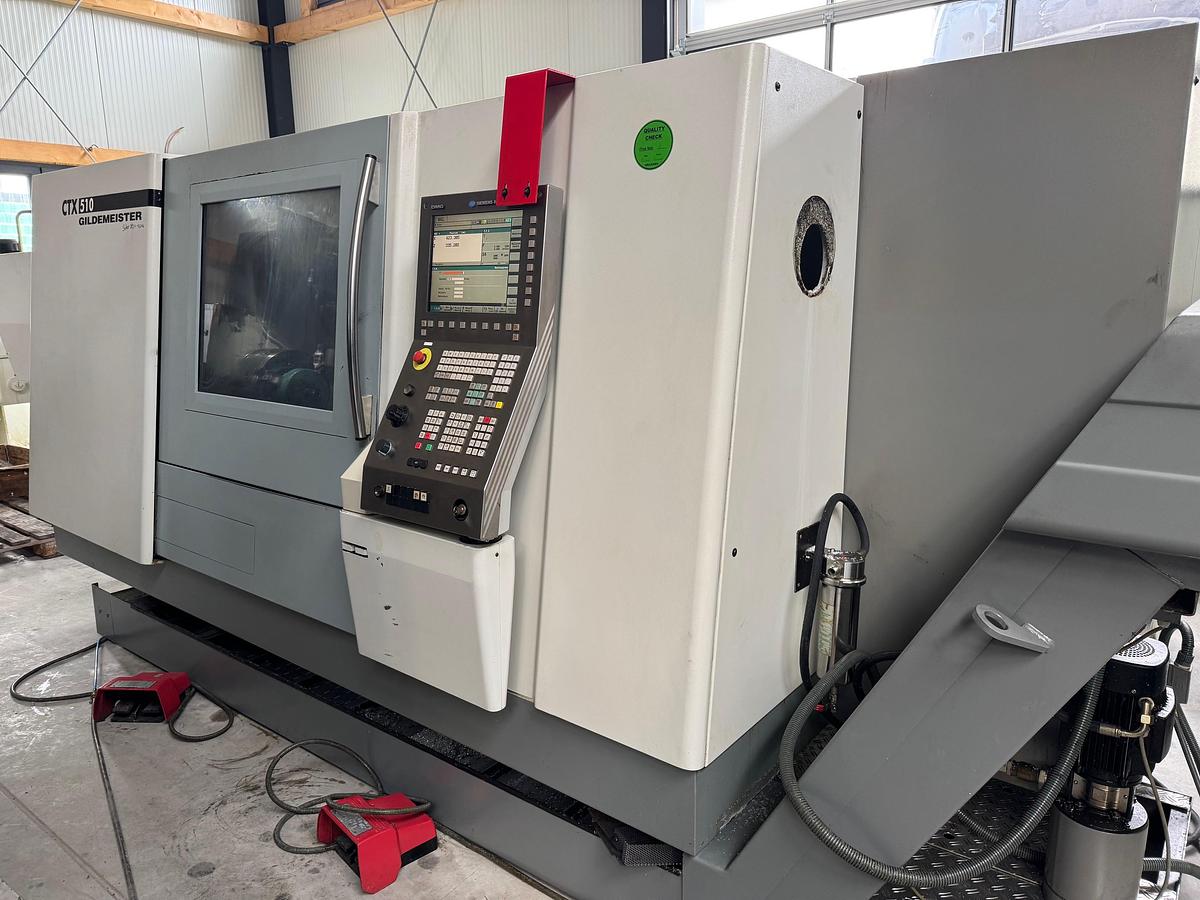

CNC Dreh- und Fräszentrum GILDEMEISTER - CTX 510 V3

CNC Dreh- und Fräszentrum

GILDEMEISTER - CTX 510 V3

Baujahr 2006

CNC Steuerung   SIEMENS 840 D ShopTurn

Einschaltstunden: 40115h

Spindelstunden: 11974h

Technische Details

Drehdurchmesser   465 mm

Drehlänge   1.050 mm

Umlaufdurchmesser   680 mm

Drehzahlbereich - Hauptspindel   max. 3.500 min/-1

Antriebsleistung - Hauptspindel   33 kW

Max. Drehmoment   630 Nm

Spindellagerdurchmesser   120 mm

Spindelbohrung   100 mm

Max. Stangendurchmesser   90 mm

SCHUNK ROTA THW PLUS 315 - Futterdurchmesser   315mm

Werkzeugrevolver:

Anzahl der Werkzeugplätze   12 pos.

Werkzeugaufnahme   VDI 40

Angetriebene Werkzeugstationen:     12 pos.

Drehzahl angetriebene Werkzeuge   max. 4.000 min/-1

Antriebsleistung angetr. WZ-Stationen   8,4 kW

Max. Drehmoment   20 Nm

Verfahrwege:

x-Weg   300 mm

z-Weg   1.050 mm

C-Achse   360 °

Reitstock:

Reitstockverfahrweg   850 mm

Pinolenhub   150 mm

Reitstockaufnahme   MK 5

Vorschübe:

Eilgang   X : 30 / Z : 30 m/min

Gesamtleistungsbedarf   50 kVA

Maschinengewicht ca.   7,5 t

Raumbedarf ca.   6,5 x 3,0 x 2,2 m
