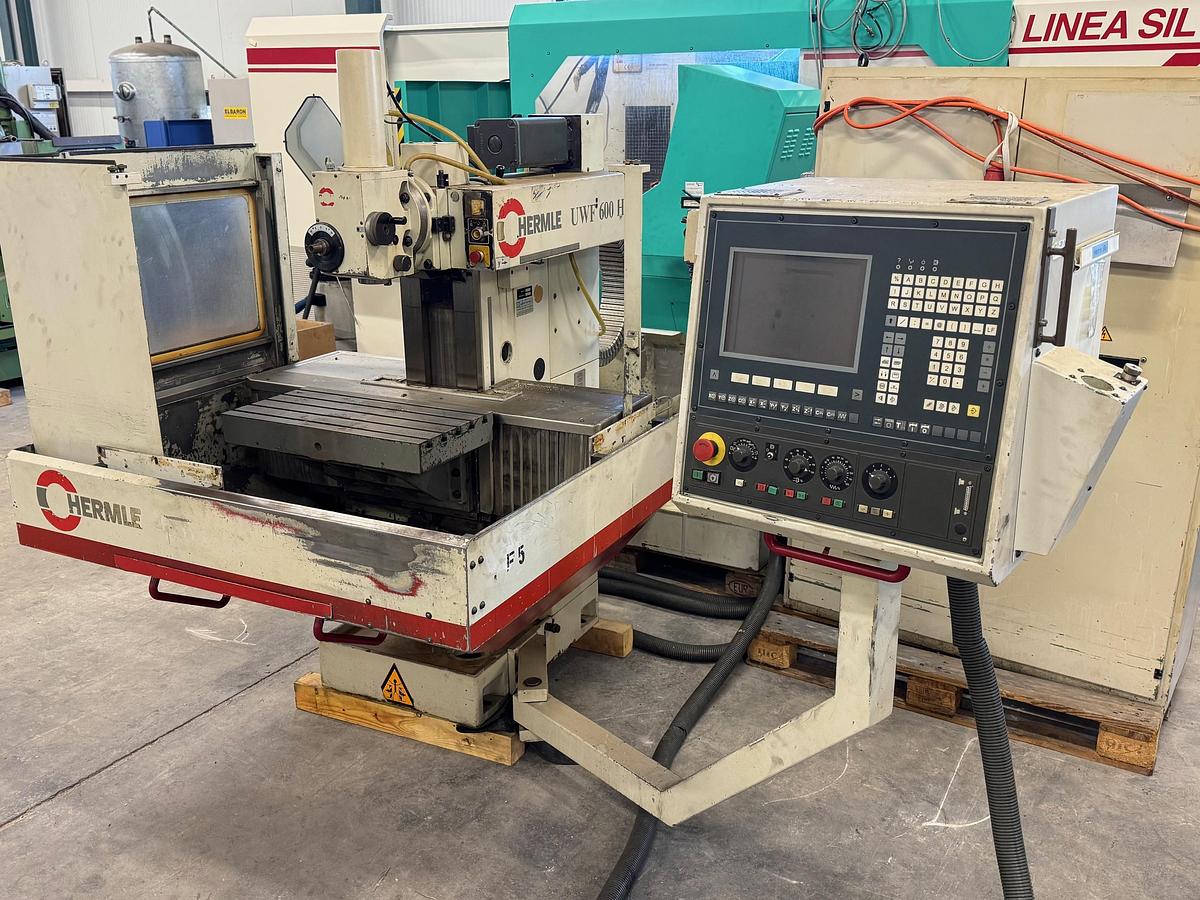

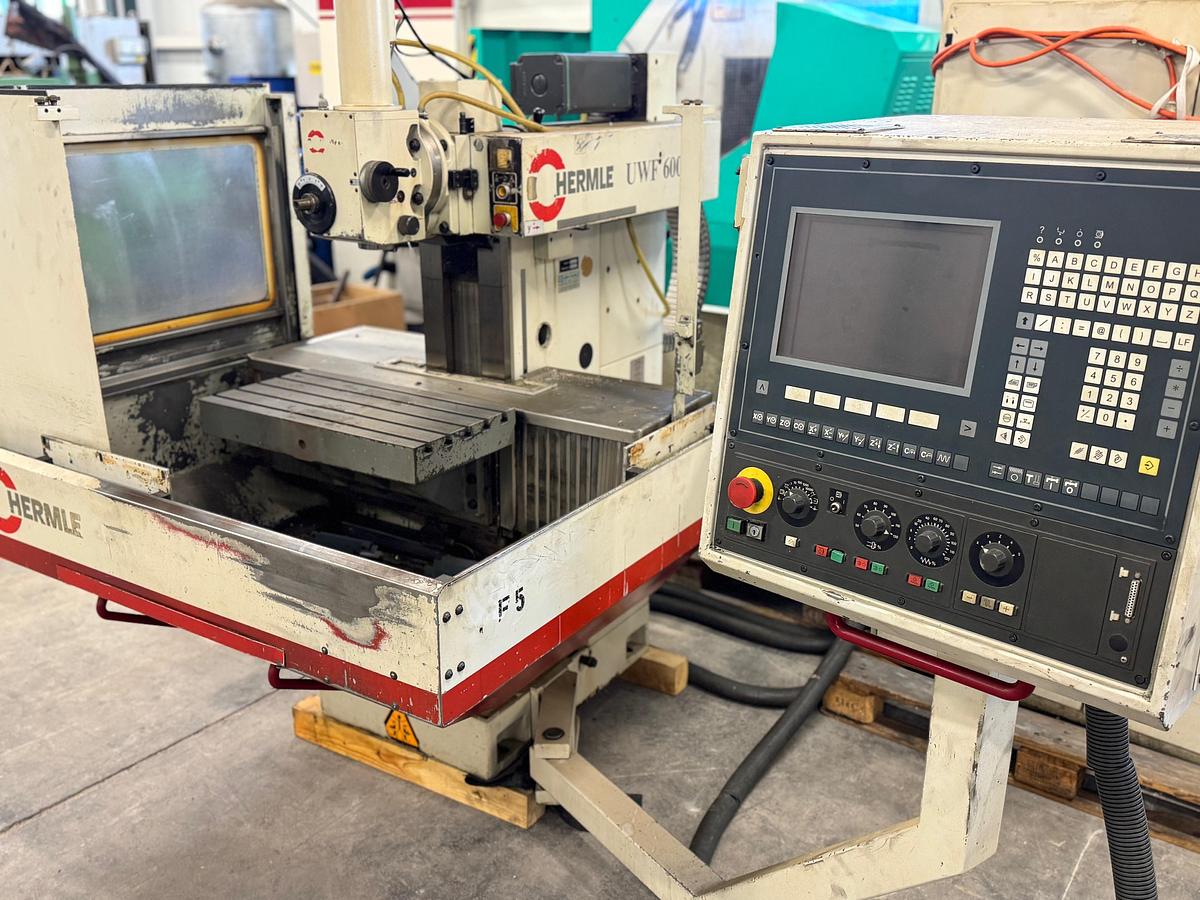

Hermle UWF 600 H

Baujahr: 1985

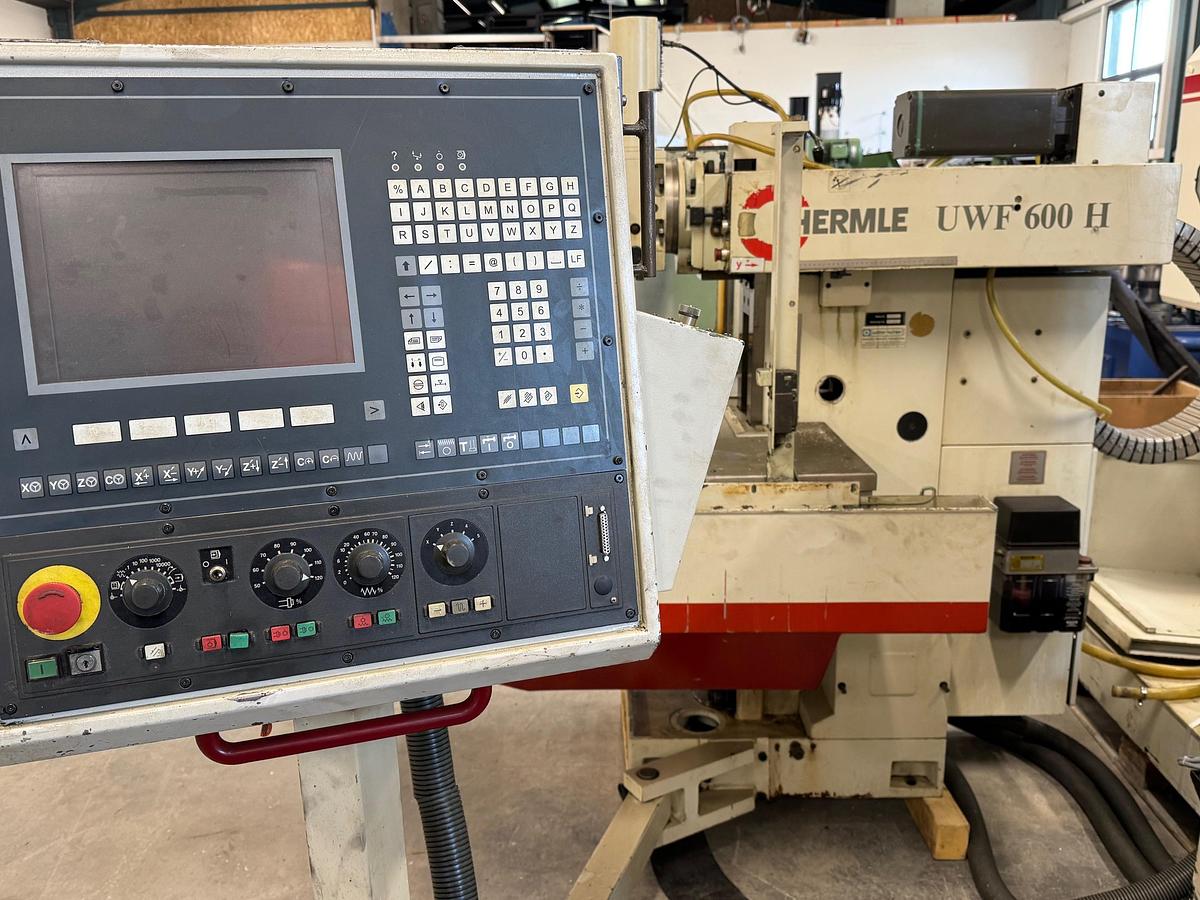

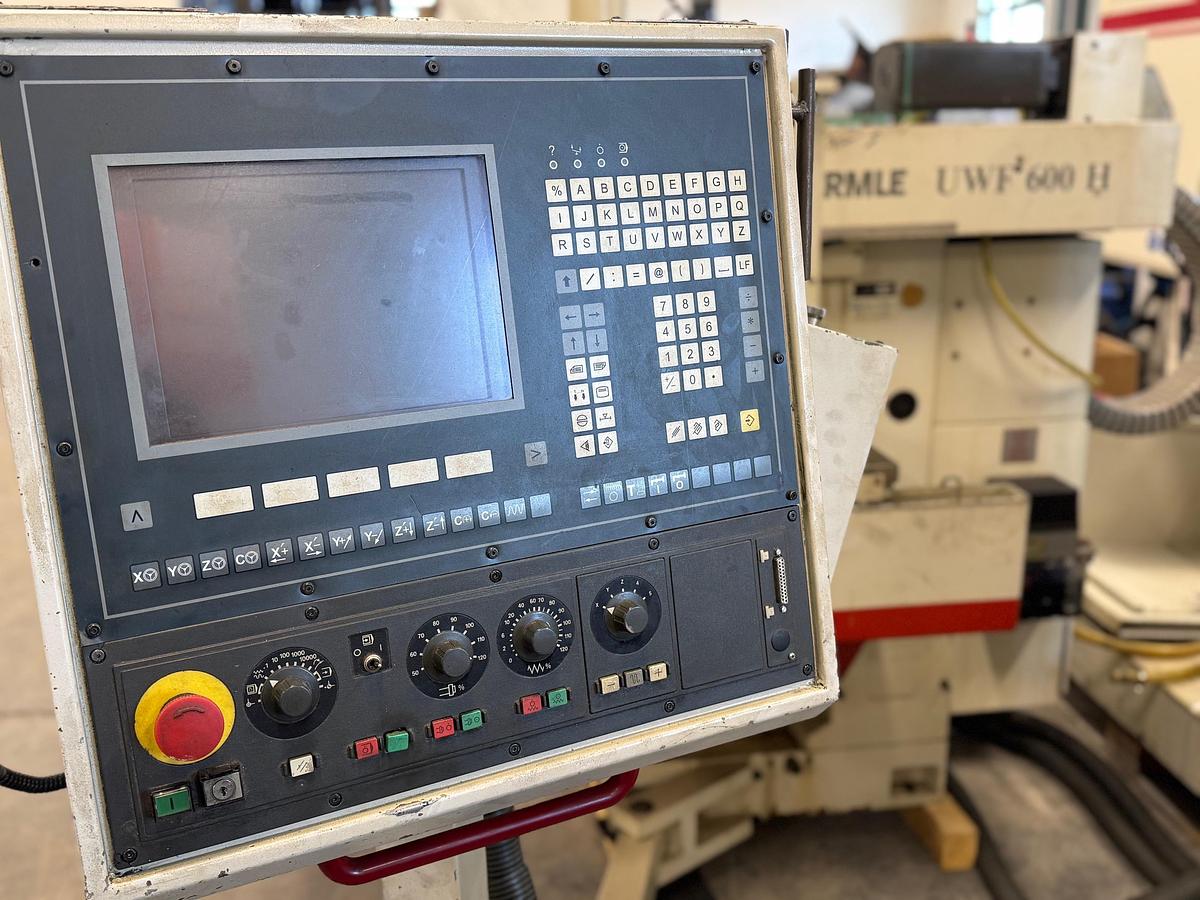

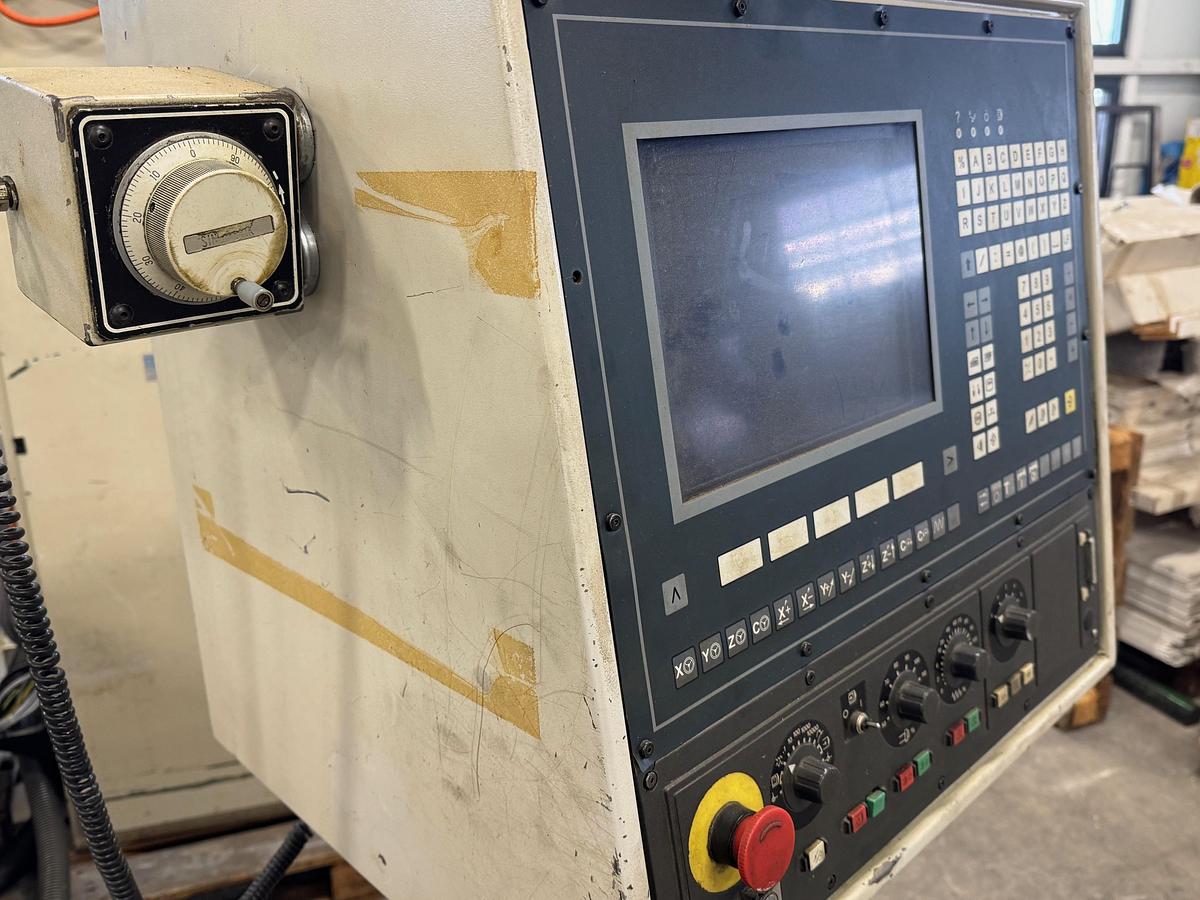

CNC Steuerung SIEMENS 810

⸻

Arbeitsbereich (Verfahrwege und Abstände)

  •  Entf. vertikal Spindelkopf zu Arbeitsplatte, senkrecht: 180 / 530 mm

  •  Entf. vertikal Spindelkopf zu Ständerplatte, senkrecht: 49 / 370 mm

  •  Entf. Spindelkopf bis Spindelschlitten-Frontfläche: 36 mm

  •  Entf. Arbeitsplattenmitte bis Unterkante Gegenhalter: 74 mm

  •  Entf. vertikal Spindelkopf bis Gegenlager: 190 / 265 mm

  •  Entf. Fräser bis Verwandlung u. Gegenhalter: 160 mm

  •  Entf. Arbeitsplattenmitte bis Spindelschlitten-Frontfläche: 155 mm

  •  Entf. Senkrechtspindelkopf bis Frästischmitte: 165 mm

  •  Entf. vertikal Senkrechtspindelkopf bis Aufspannfläche Tisch: 114 / 464 mm

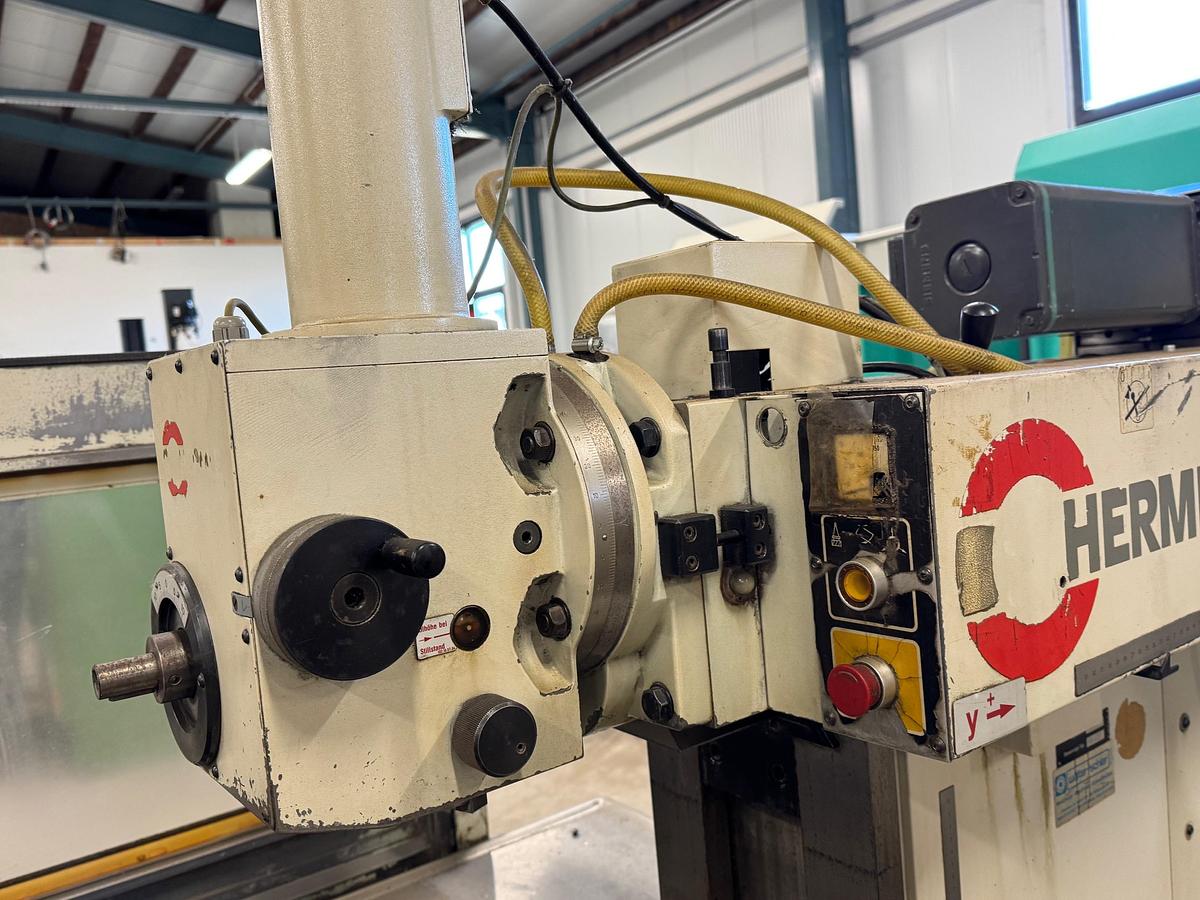

  •  Schwenkbarkeit Spindelkopflager: ± 90°

  •  Pinole Hub: 85 mm – ausfahrbar

⸻

Achsenbewegungen

  •  Längsbewegung: 400 mm

  •  Querbewegung des Spindelschlittens: 330 mm

  •  Senkrechtbewegung: 400 mm

  •  Achsenbewegungen: automatisch

⸻

Spindel & Aufnahme

  •  Frässpindel im vorderen Lager: 50 mm

  •  Spannsystem: SK40 DIN 69871, kompatibel mit DIN 69872

Auch verwendbar mit Anzugsbolzen ANSI B5.50 (ISO 7388/28)

⸻

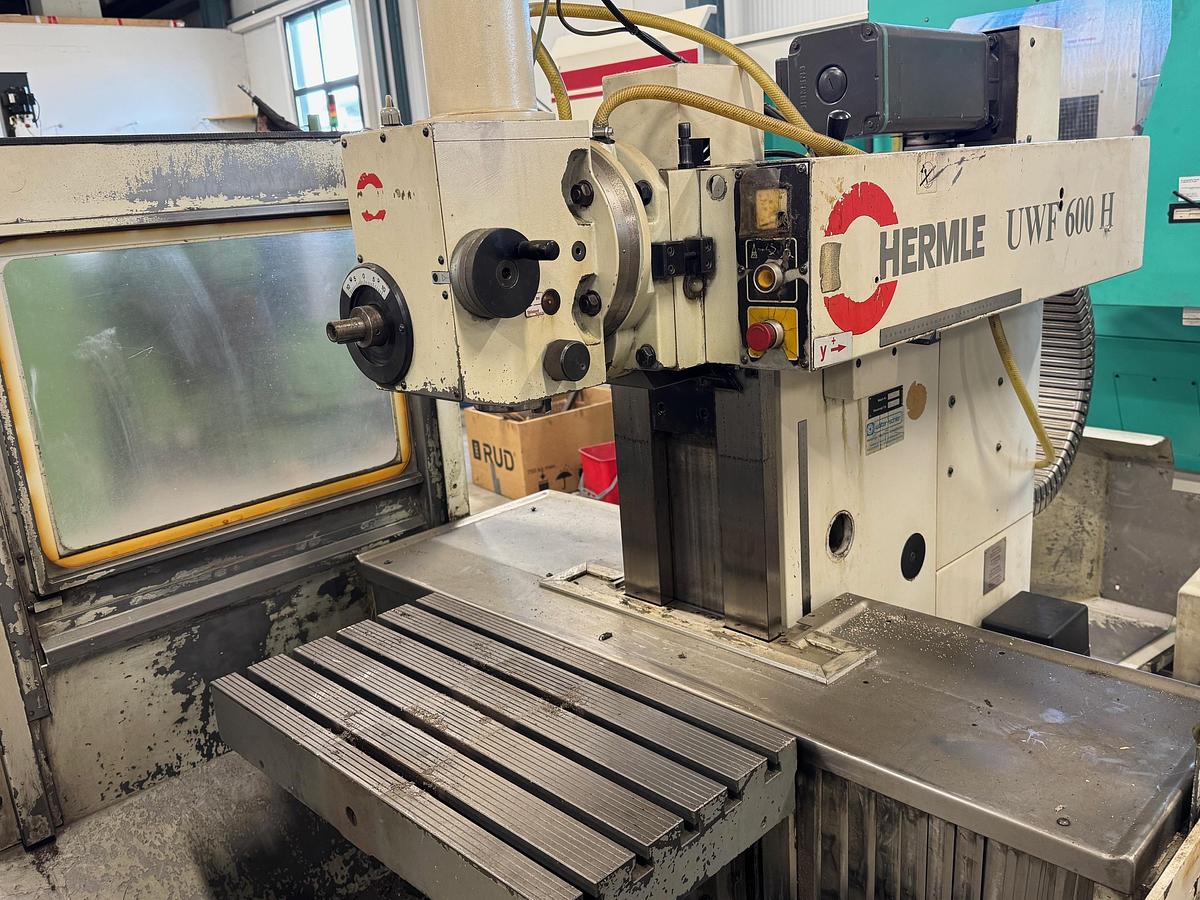

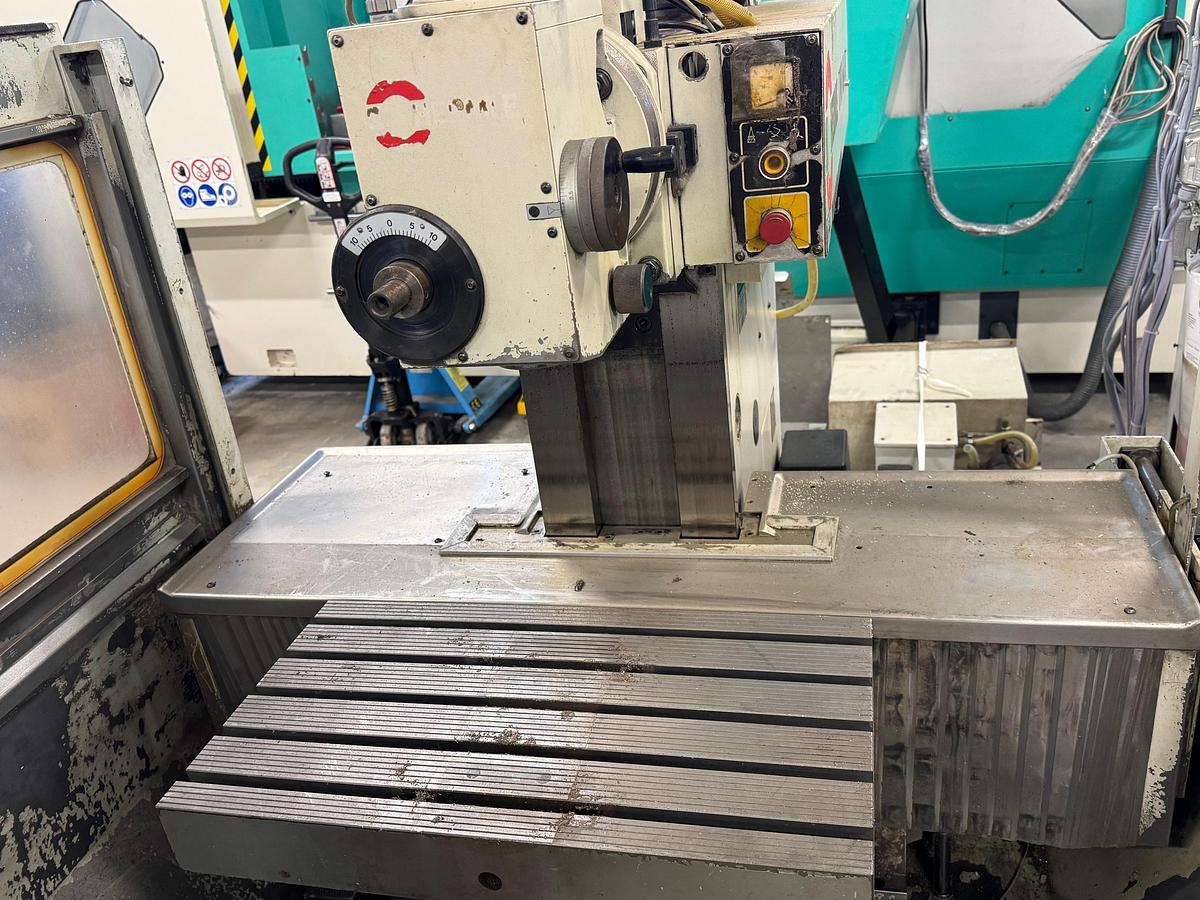

Tisch & Aufspannelemente

  •  Aufspanntisch senkrecht: 410 × 265 mm

  •  Aufspannfläche Winkeltisch: 630 × 330 mm

  •  T-Nuten: 5 Stück, Breite 14H7 mm

  •  Entf. Aufspanntisch senkrecht bis T-Nut-Unterkante: 47 mm

  •  Entf. Aufspanntisch senkrecht bis Ständerplatte: 160 mm

  •  Universal-Aufspanntisch (Option): Bestell-Nr. 356 oder 606039

  •  NC-Rundtisch 4. Achse manuell kipp- und schwenkbar (Option): Ø 350 mm

⸻

Zusatz- / Sonderausstattung (vorhandene Markierung „X“)

  •  Spritzschutzverkleidung mit Sicherheitstüren

  •  Maßtastsystem

Optional aufgeführt:

  •  Gegenhalter mit Gegenlager

  •  Schnellfrequenzspindel

  •  Zwischengetriebe für Einsatz horizontaler und vertikaler Spindel

⸻

Einsatzbereich laut Karte

  •  Einzelfertigung und Werkzeugbau

  •  Komplizierte CNC-Fräsarbeiten

Die Hermle UWF 600 H ist eine robuste, präzise und universell einsetzbare Produktions- und Werkzeugfräsmaschine, ideal für anspruchsvolle Einzelteile sowie Werkzeug- und Vorrichtungsbau. Mit SK40-Werkzeugaufnahme, automatischen Achsvorschüben und vielseitigen Verstellmöglichkeiten bietet die Maschine eine hohe Flexibilität für horizontale und vertikale Fräsarbeiten.

Dank des schwenkbaren Spindelkopfes, der großen Aufspannflächen und optionaler Ausrüstung wie Rund- und Winkeltischen eignet sich die UWF 600 H optimal für komplexe Fräsaufgaben, Musterbau, Reparaturarbeiten sowie präzise Kleinserien.

Die Maschine überzeugt mit stabiler Bauweise, zuverlässiger Mechanik und einem maschinenbauerprobten Konzept – ideal für Werkstätten, Maschinenbauunternehmen, Ausbildungsbetriebe, Reparaturwerkstätten oder Prototypenentwicklung.
