Leit-& Zugspindeldrehmaschine KERN Typ D 20 A

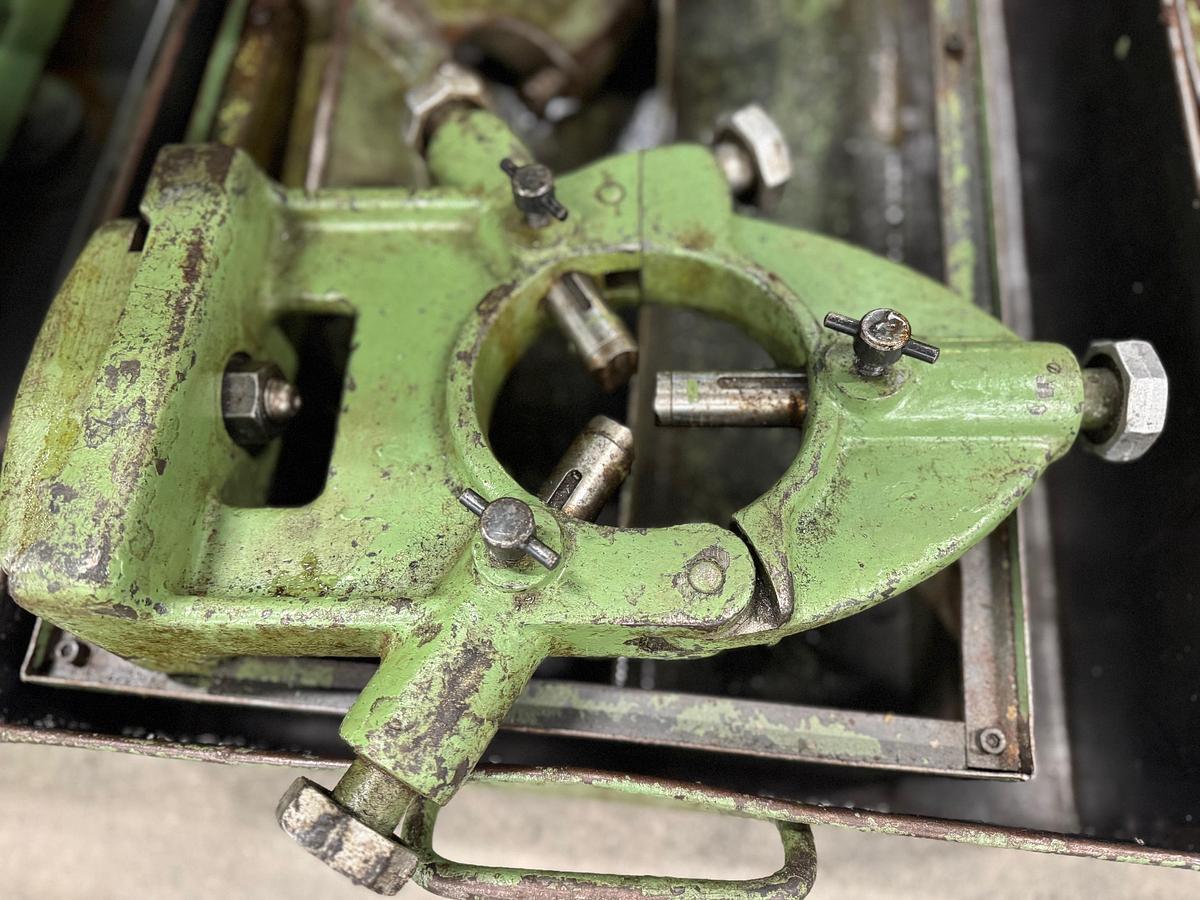

Leit-& Zugspindeldrehmaschine

KERN Typ D 20 A

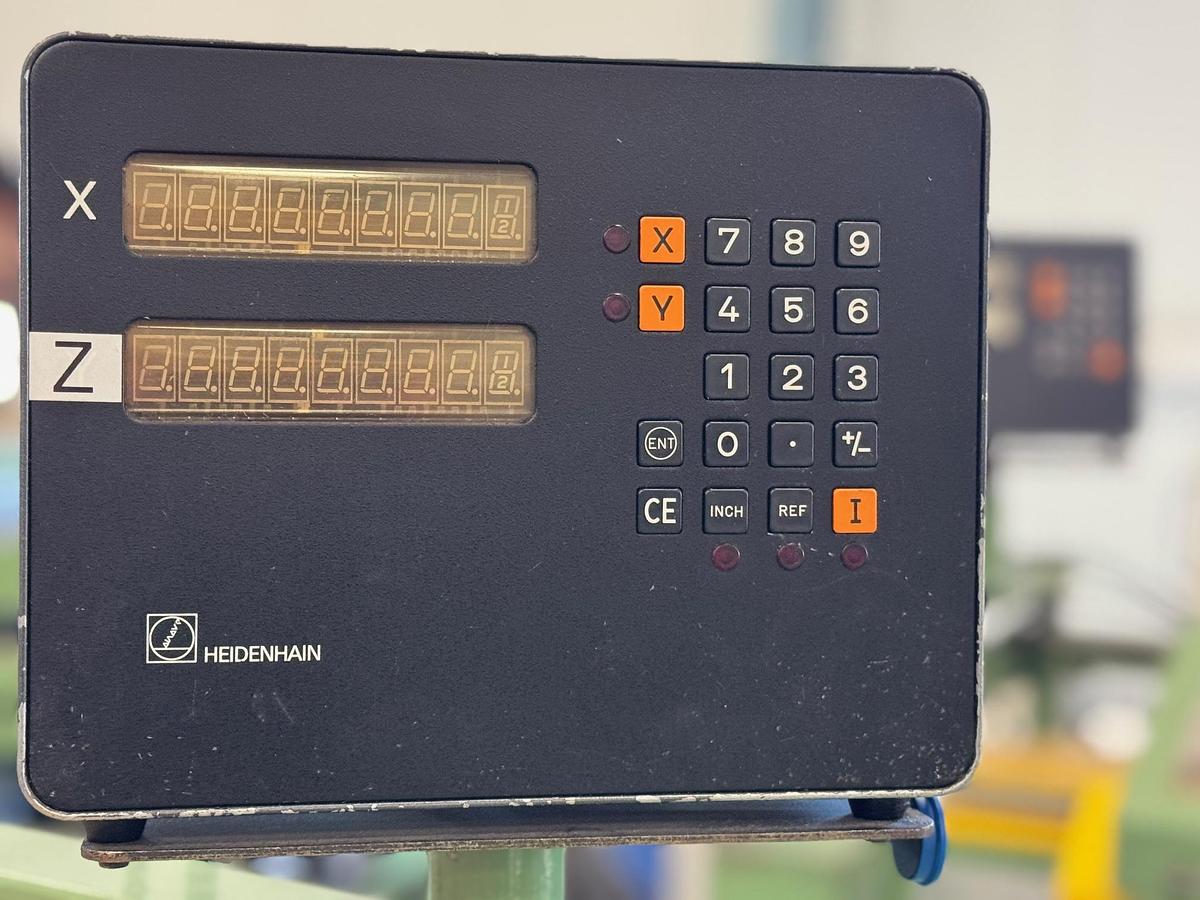

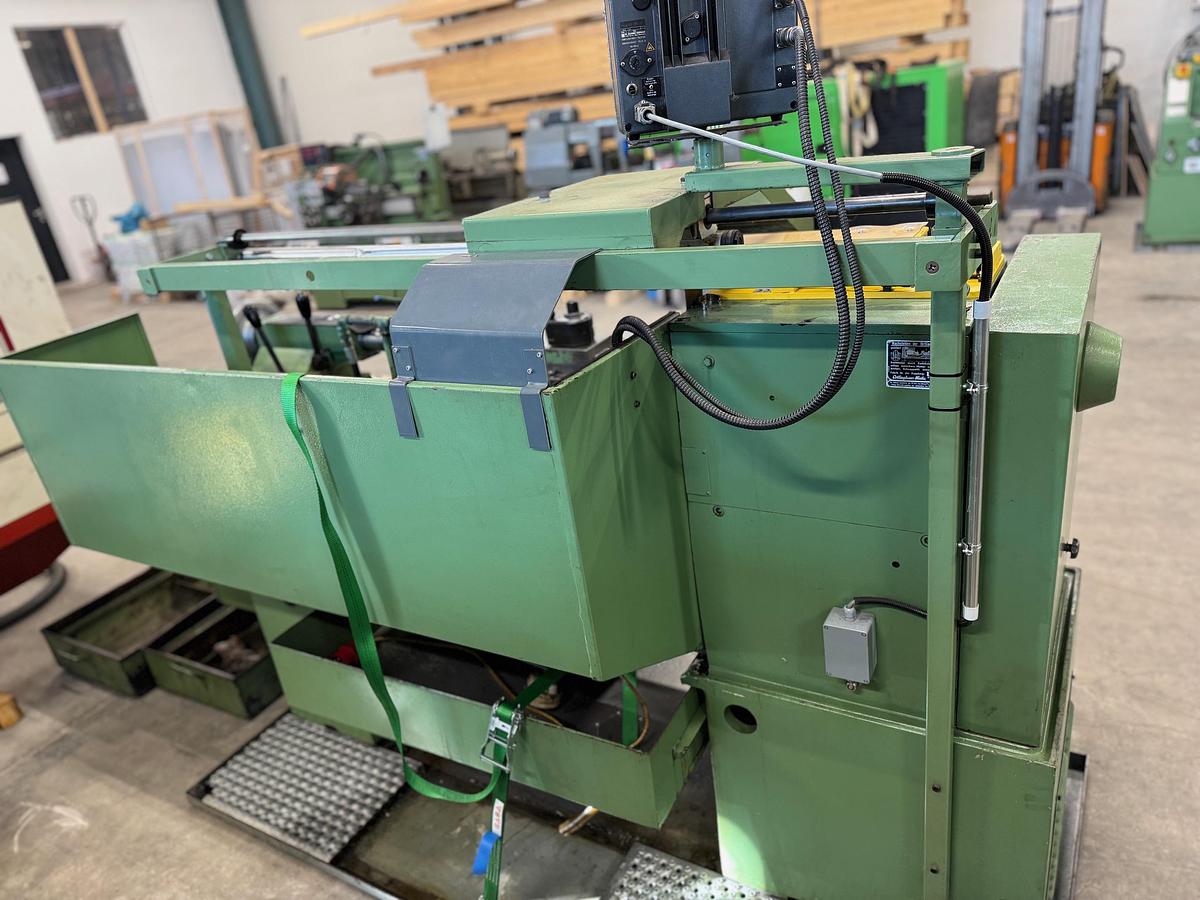

HEIDENHAIN 2-Achs Digitalanzeige

Technische Daten:

Kapazität

  •  Spitzenhöhe: 200 mm

  •  Drehdurchmesser über Bett: ca. 400 mm

  •  Drehdurchmesser über Planschlitten: ca. 200–250 mm

  •  Spitzenweite: 1000 mm

Spindel / Antrieb

  •  Spindelbohrung: typ. 52 mm

  •  Spindelaufnahme: Camlock

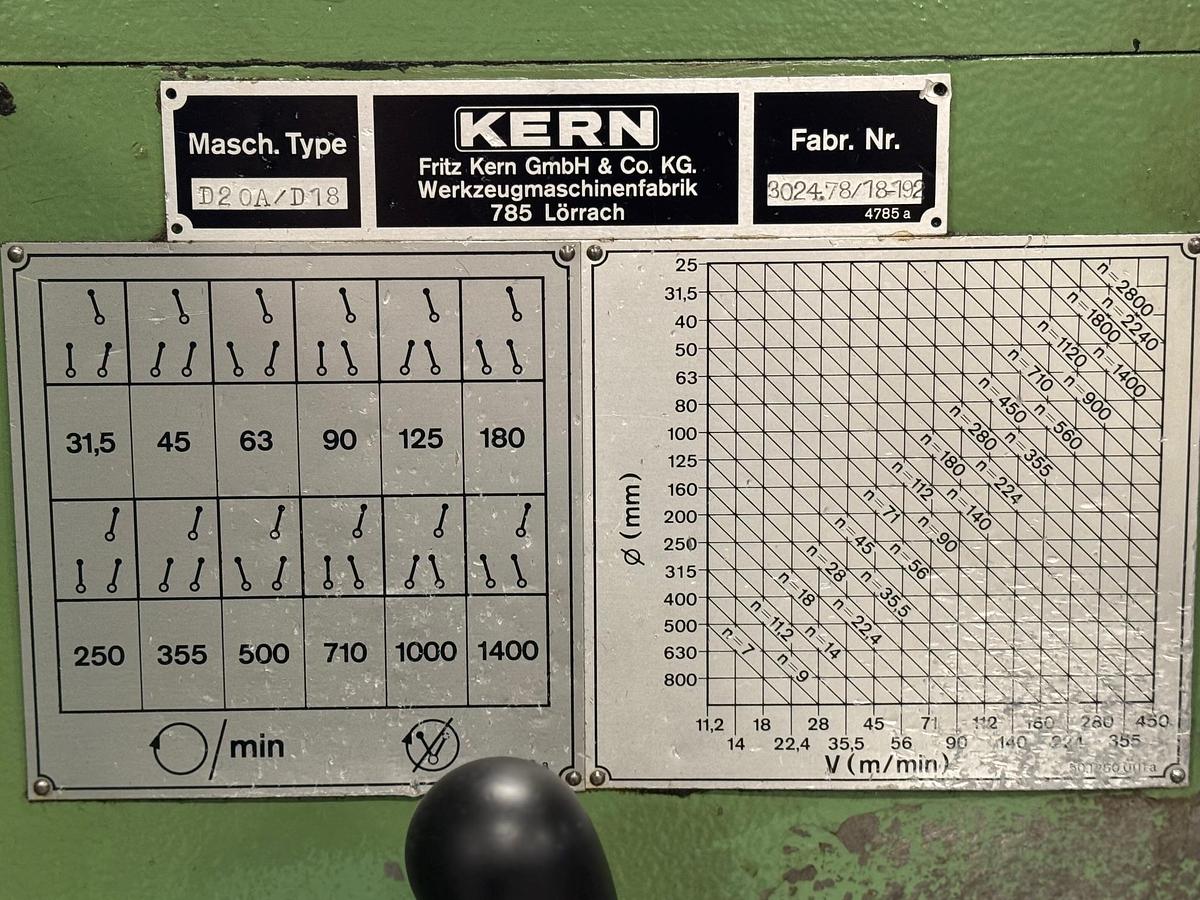

  •  Drehzahlbereich: ca. 12–1200 min⁻¹

  •  Hauptmotor: 5–11 kW typisch

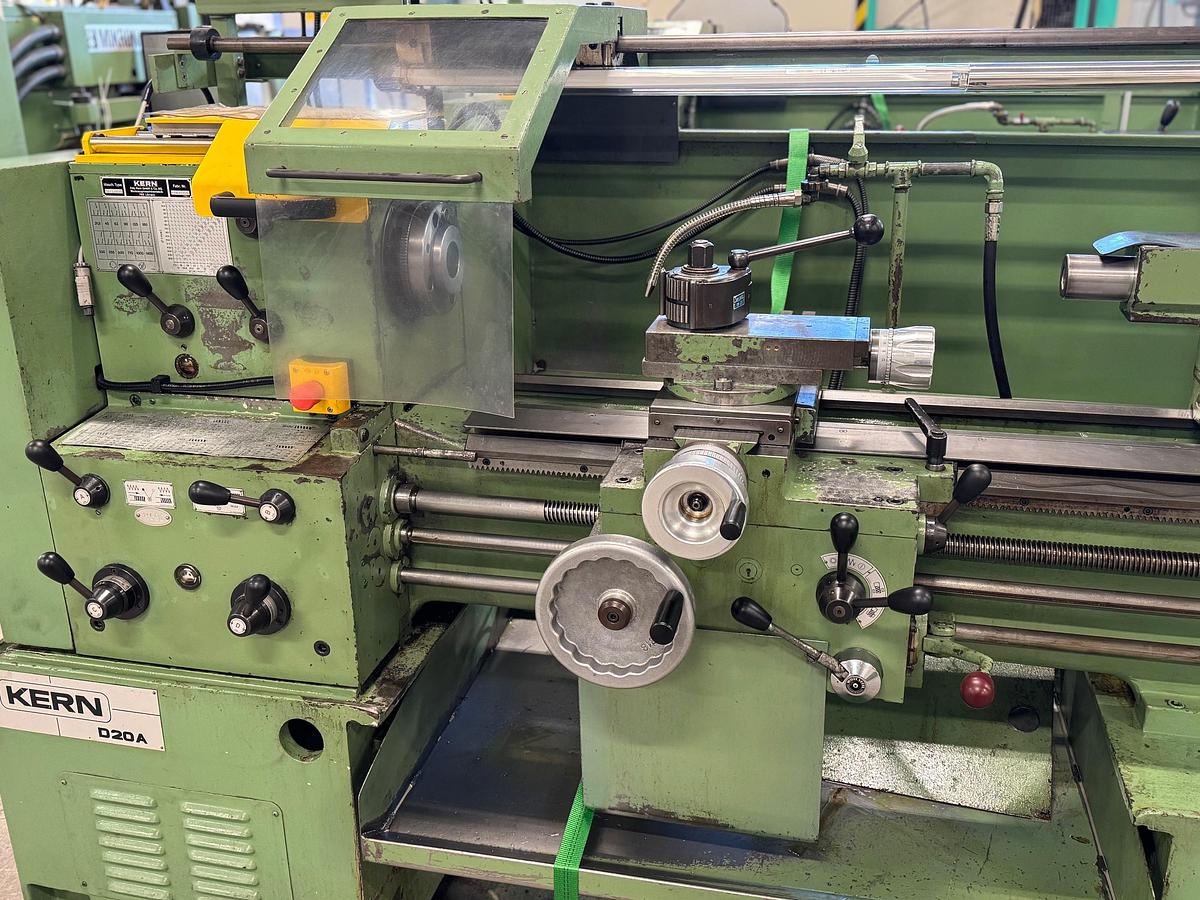

Vorschübe & Gewinde

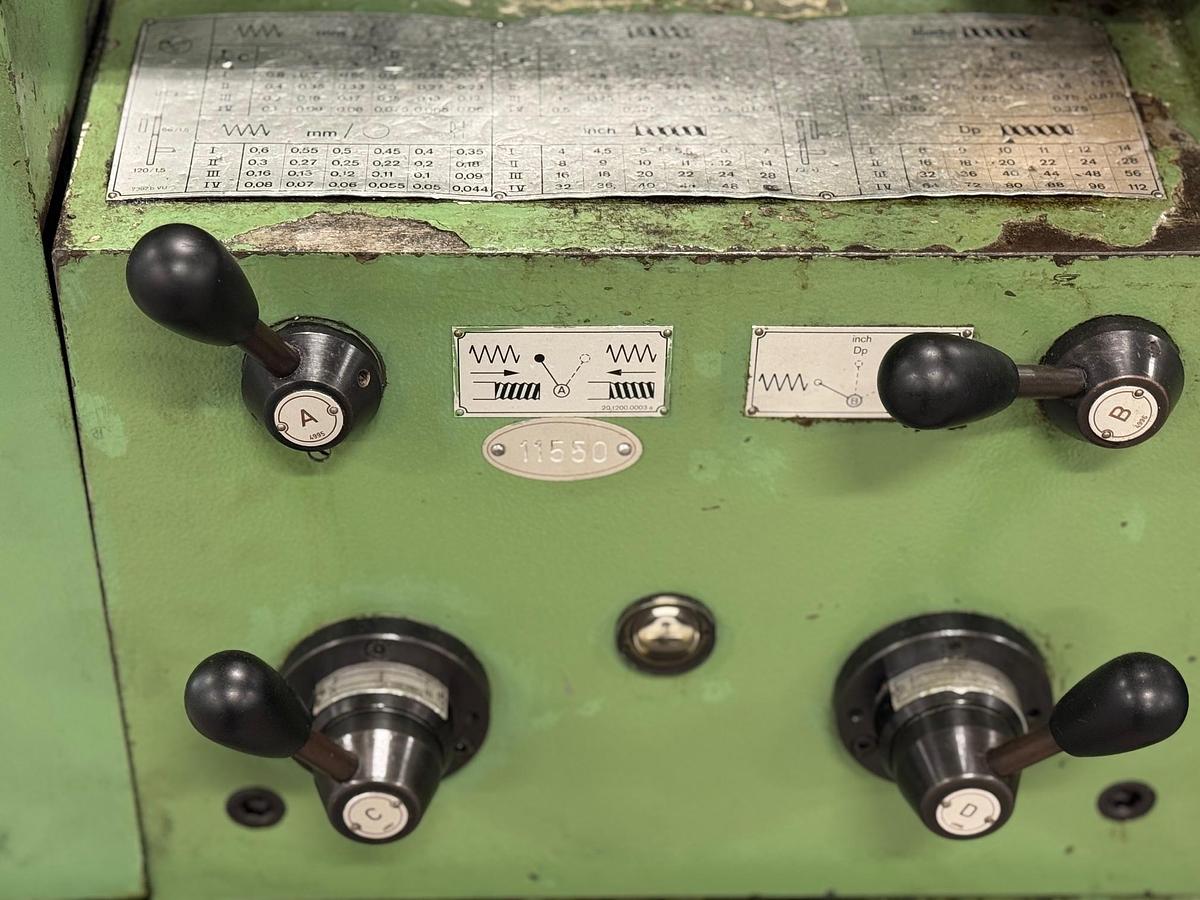

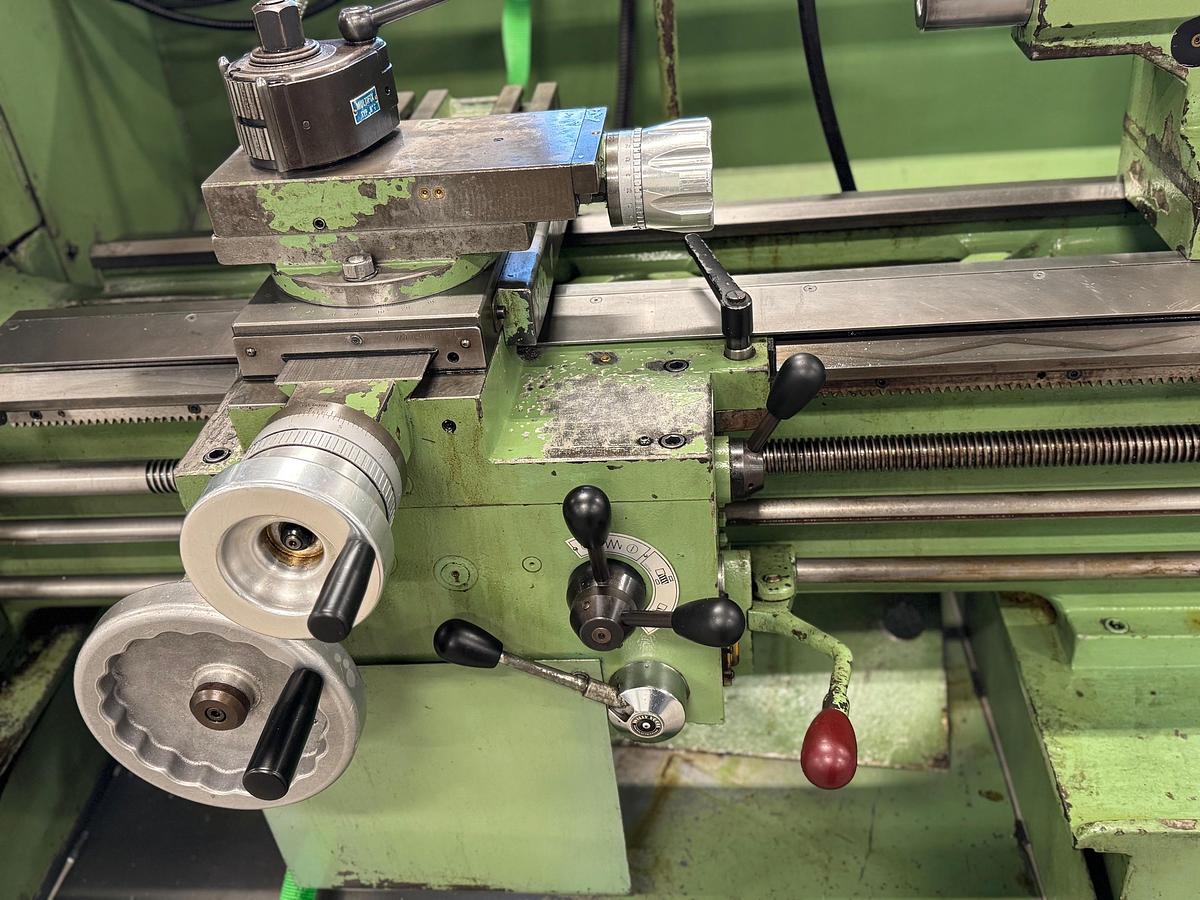

  •  Längs- und Quervorschub über Vorschubgetriebe

  •  Metrische und zöllige Gewinde schneidbar

  •  Leitspindel und Zugspindel vorhanden

  •  Automatischer Vorschub mit Schutzkupplungen

Schlitten & Führungen

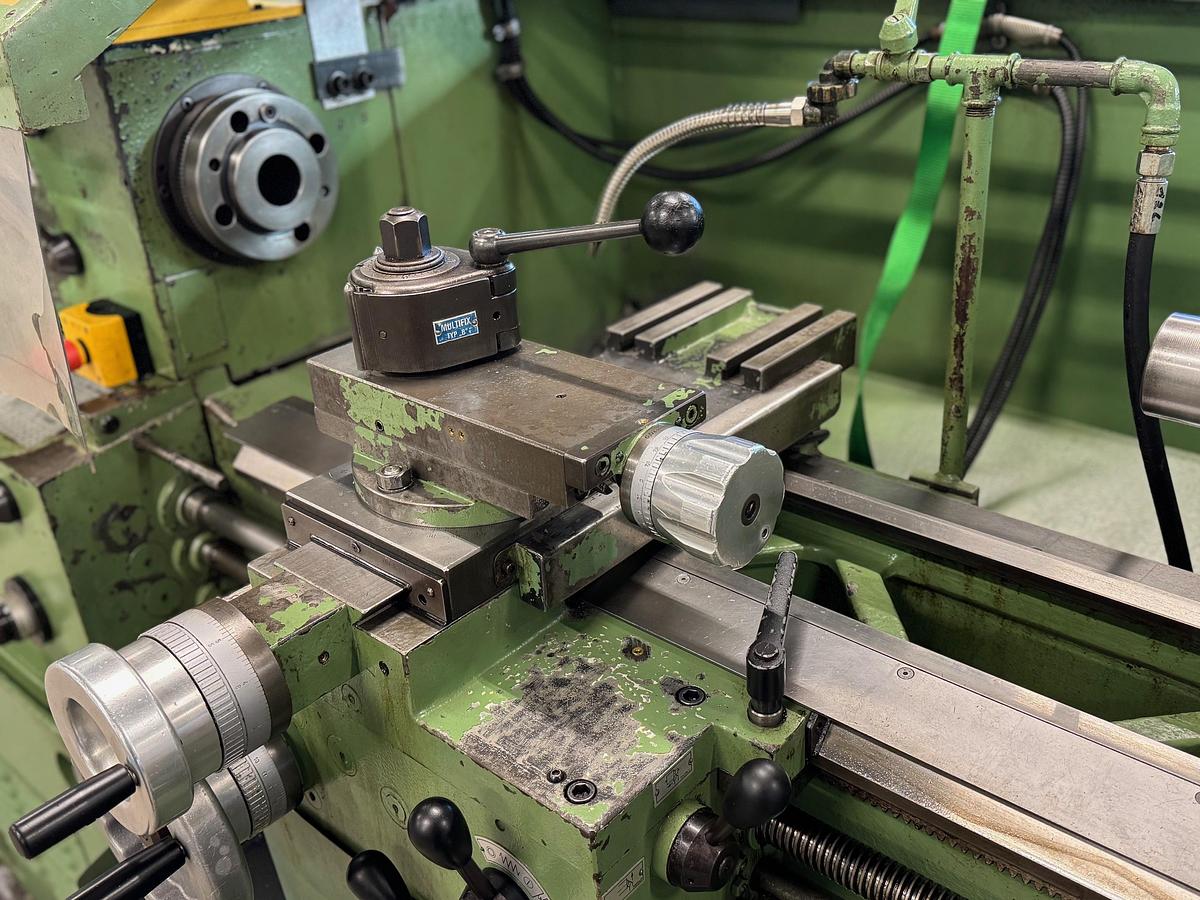

  •  Massiver Quer- und Oberschlitten

  •  Oberschlitten schwenkbar ± 45°

  •  Zentralschmierung für Führungen

  •  Keilleisten nachstellbar

Reitstock

  •  Spitzenaufnahme: MK4 oder MK5

  •  Pinolenauszug mittels Handrad

  •  Längsverschiebbar auf dem Bett

  •  Teilweise mit Feinzustellung

Bett & Konstruktion

  •  Stark verripptes Gussbett, flach- oder prismenführungsbasiert

  •  Einteiliges Bett, hohe Steifigkeit

  •  Präzisionsgeschliffene Führungsbahnen

Kühlmittel & Elektrik

  •  Kühlmittelpumpe serien- oder zusatzausgestattet

  •  Elektrik gemäß damaliger Maschinenrichtlinien, häufig nachgerüstet

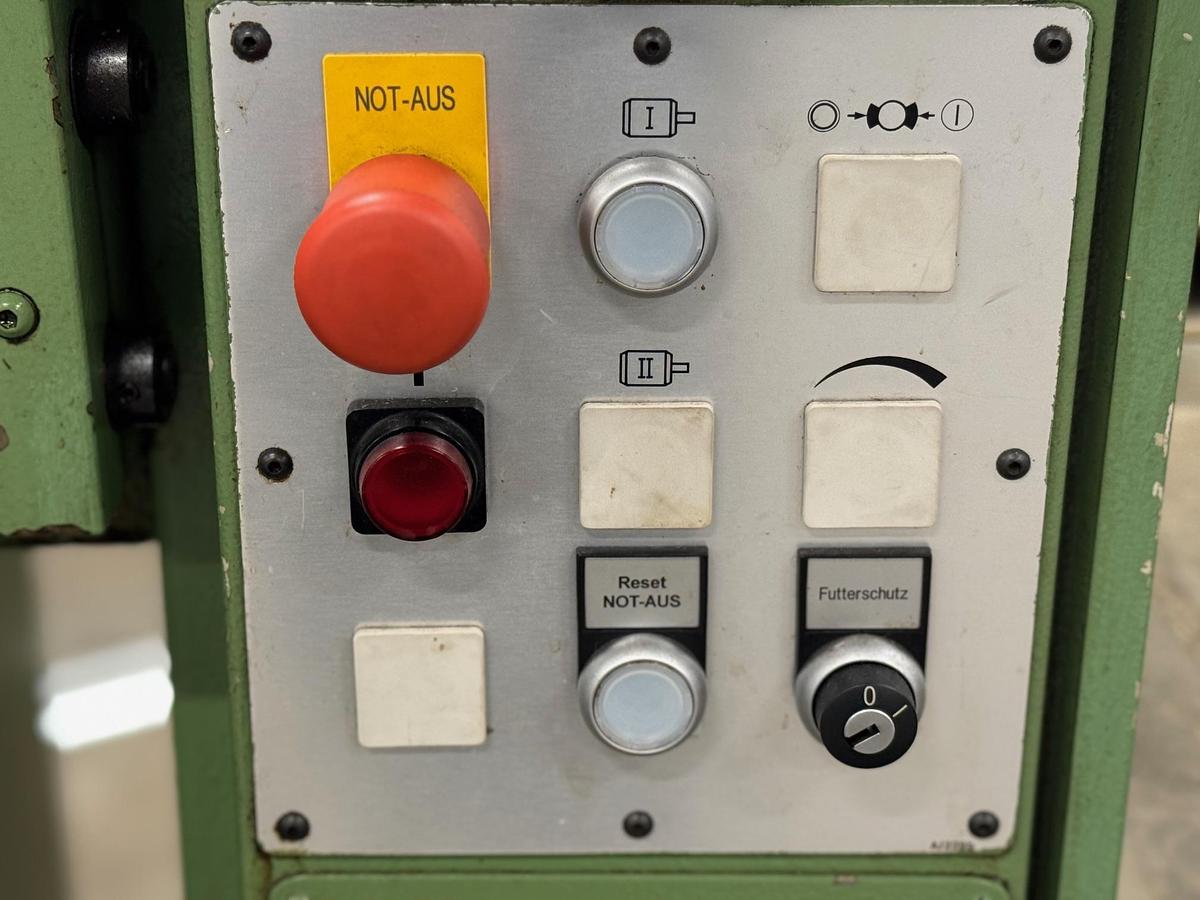

  •  Drehrichtungsumschalter, Not-Aus, Hauptschalter

Abmessungen & Gewicht

  •  Länge: ca. 2,2–2,6 m

  •  Breite: ca. 1,0 m

  •  Höhe: ca. 1,4–1,6 m

  •  Gewicht: ca. 1500–2000 kg

Beschreibung

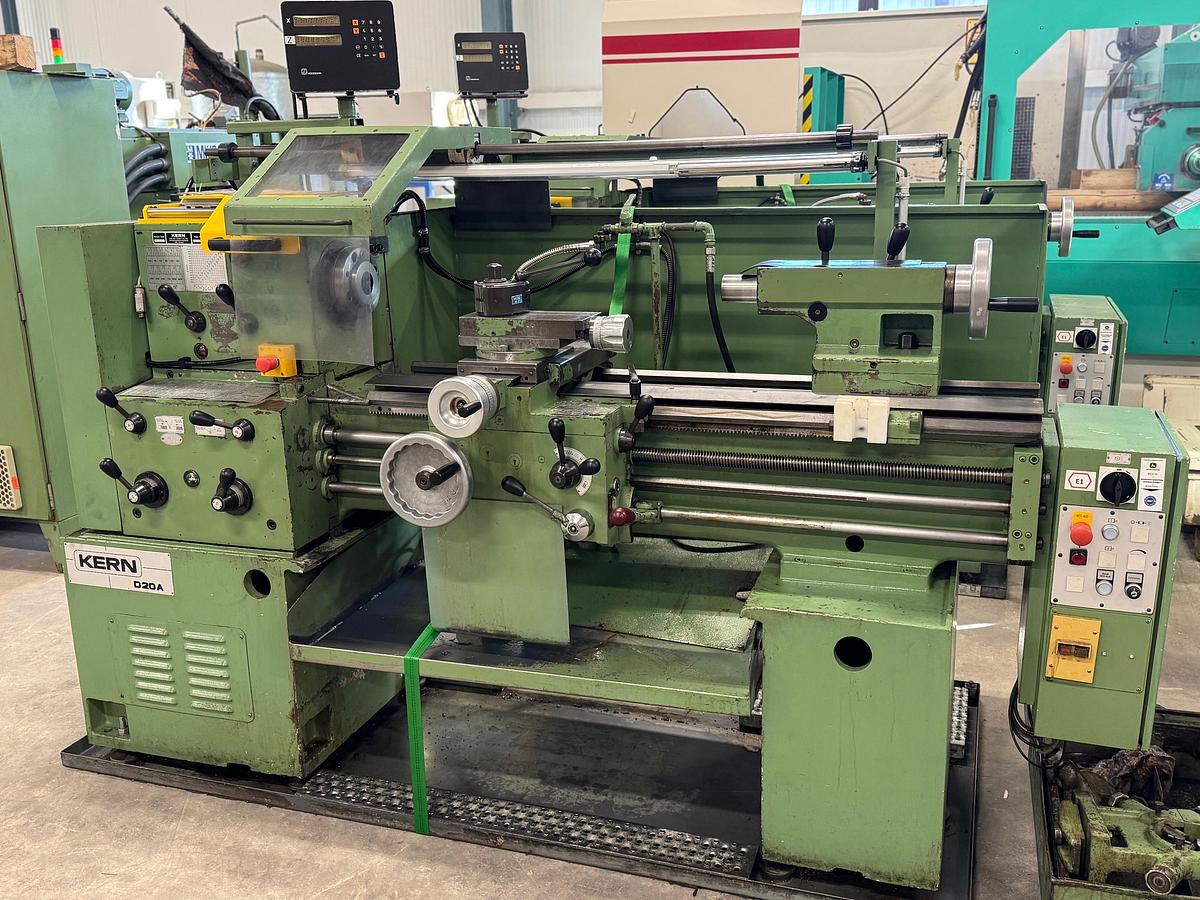

Die KERN D 20 (D/DS-Baureihe) ist eine robuste universelle Drehmaschine (Schwerpunkt: konventionelles Drehen, universell einsetzbar für Einzelteil- und Serienteile). Sie besitzt einen massiv gebauten Bettkorpus, geschlossenes Gussbett mit Kastenfuß, weit verbreitete Zubehöroptionen (Multifix-Werkzeughalter, Planschieber, Kühlmittel, Zentralschmierung).
