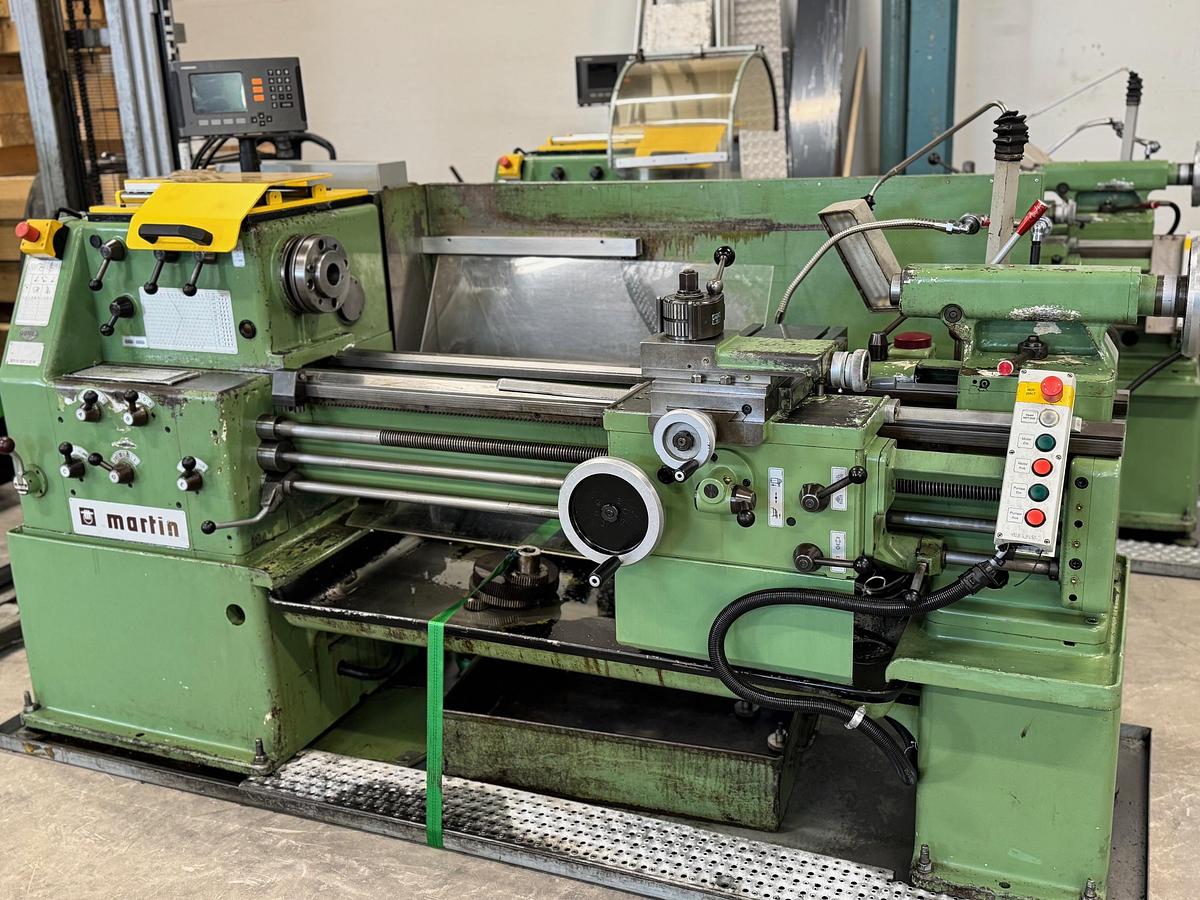

Leit-& Zugspindeldrehmaschine MARTIN KM 200 x 1000

Leit-& Zugspindeldrehmaschine

MARTIN KM 200 x 1000

Baujahr 1955

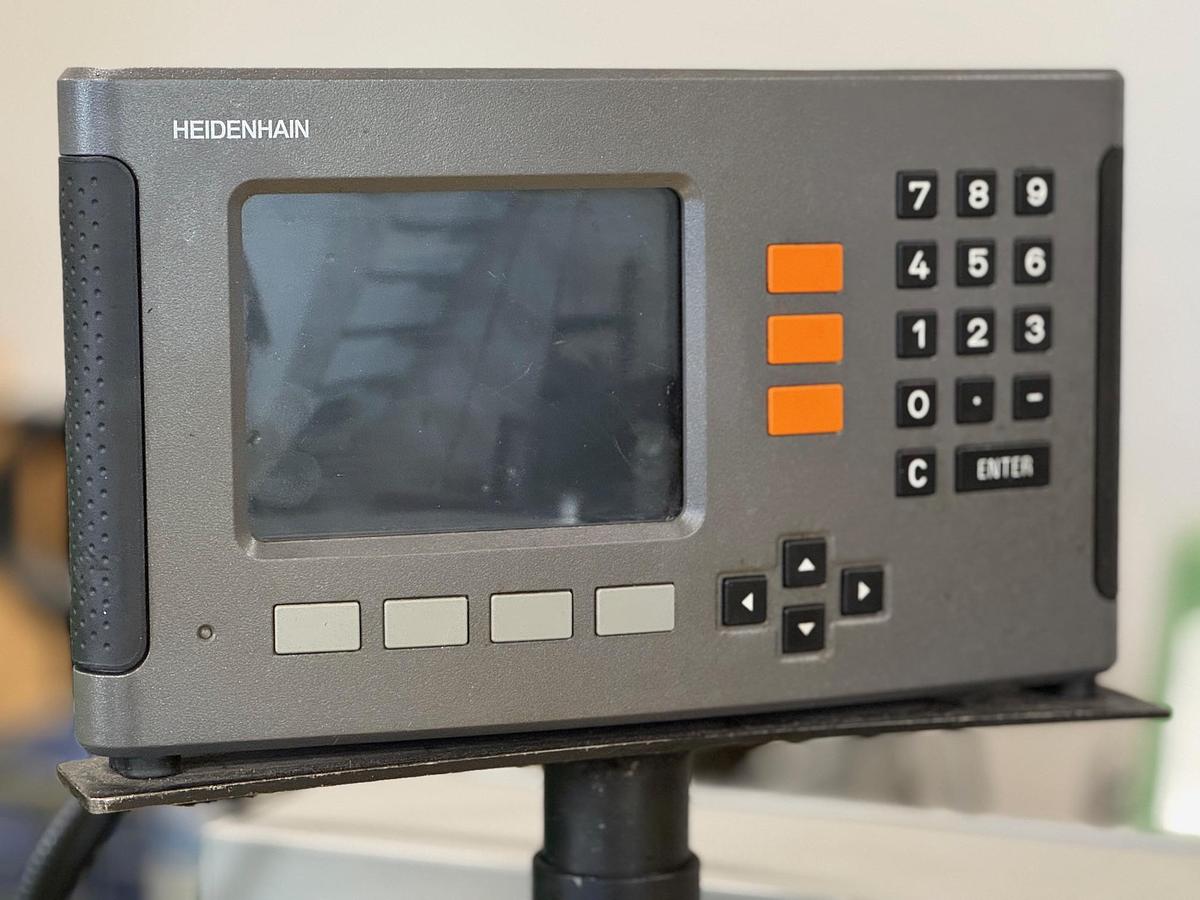

HEIDENHAIN 2-Achs Digitalanzeige

Technische Daten:

Spitzenhöhe  200mm

Drehdurchmesser über dem Bett  400mm

über dem durchgehenden Planschlitten  220mm

Planscheibendurchmesser  400mm

Spitzenweite  1000mm

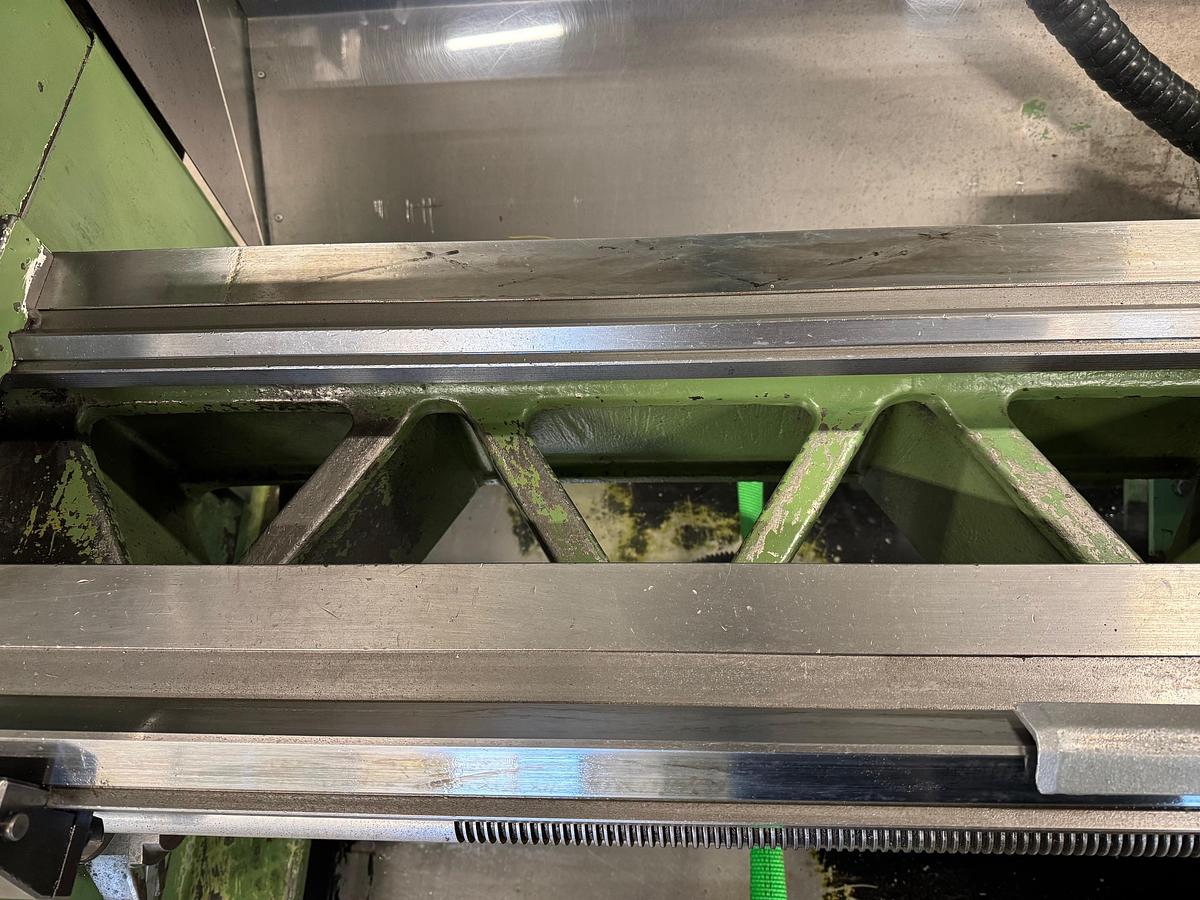

Bettbreite  330mm

Drehspindel

Spindelkopf  6 DIN 55022

Spindelbohrung  45mm

Spindeldurchmesser im vorderen Lager  80mm

Morsekegel in der Zentrierspitzenhülse  MK4

Innenkonus der Drehspindel 1 :20 Metr. 50

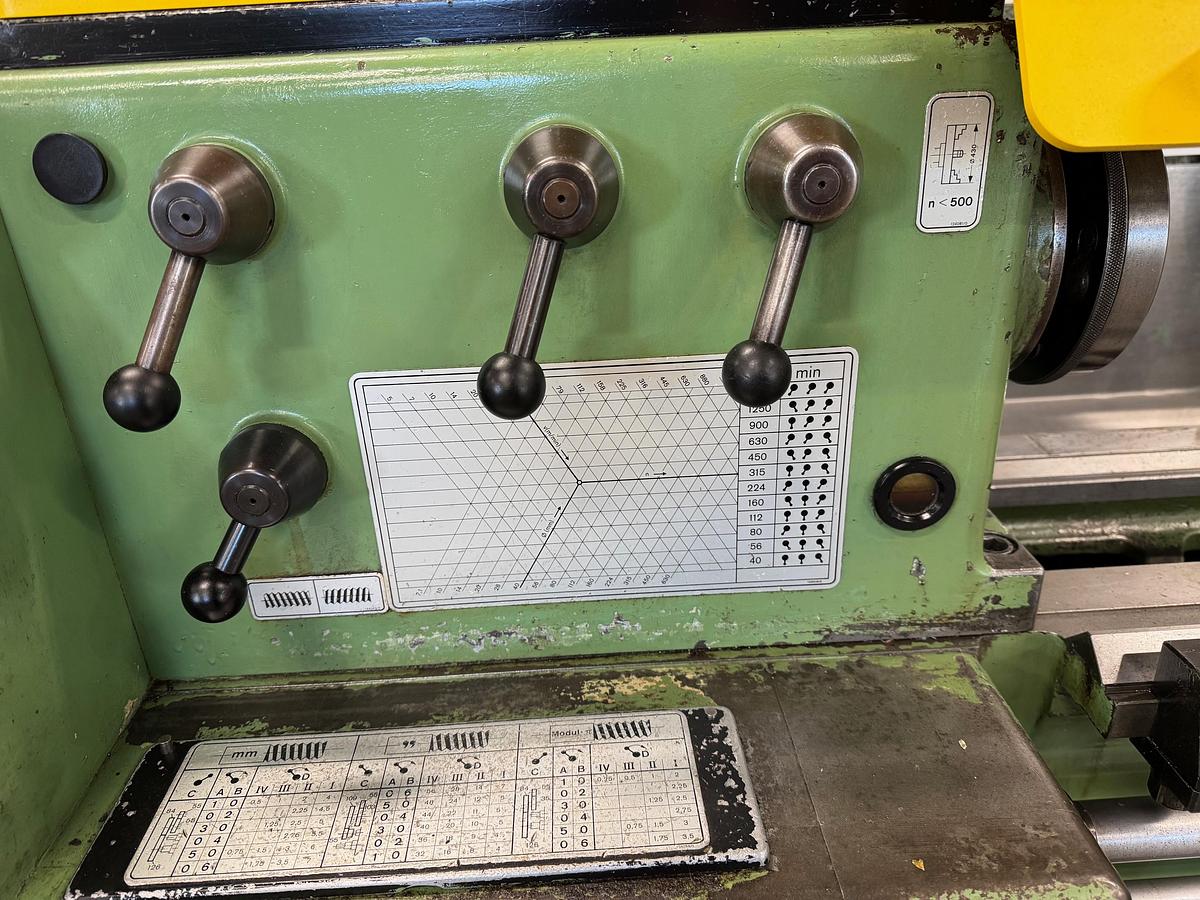

Drehspindeldrehzahlen:   40 ..... 1800

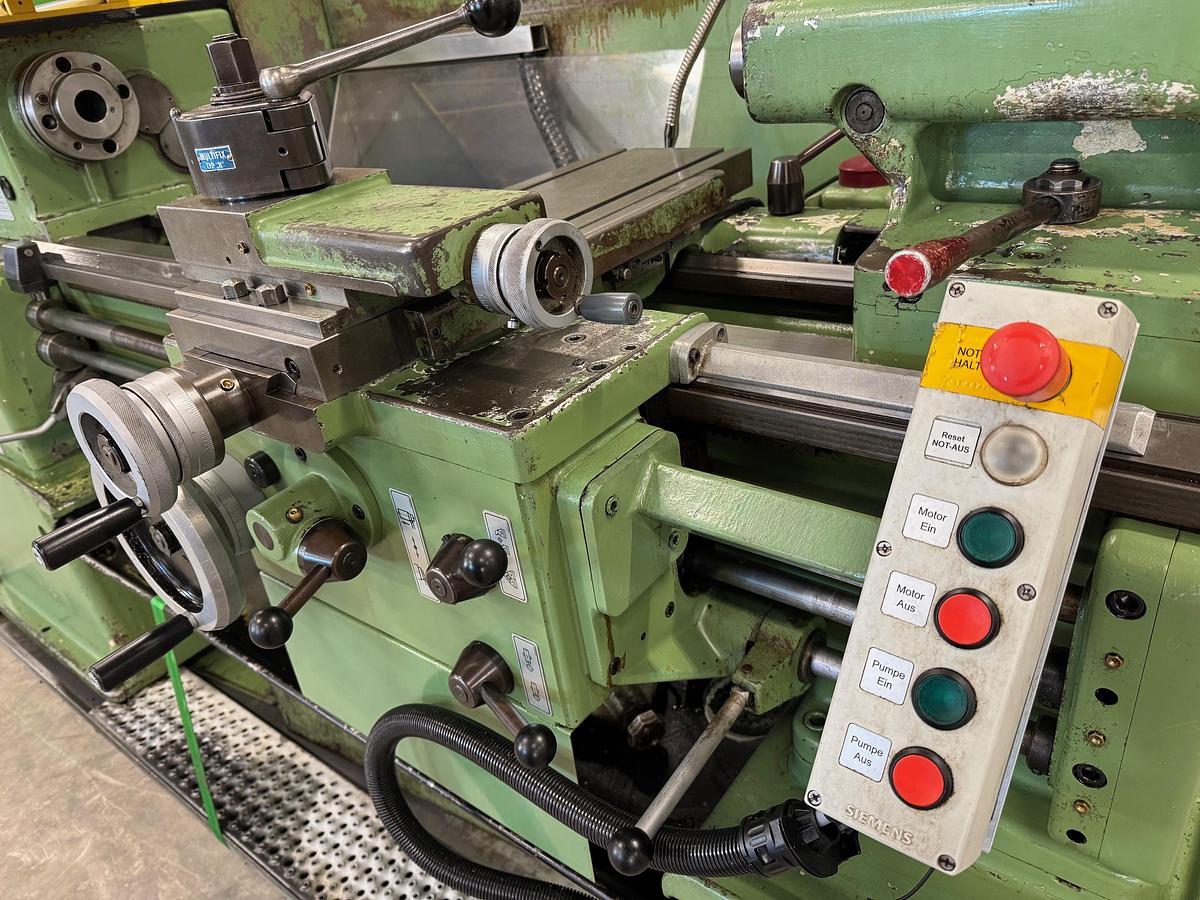

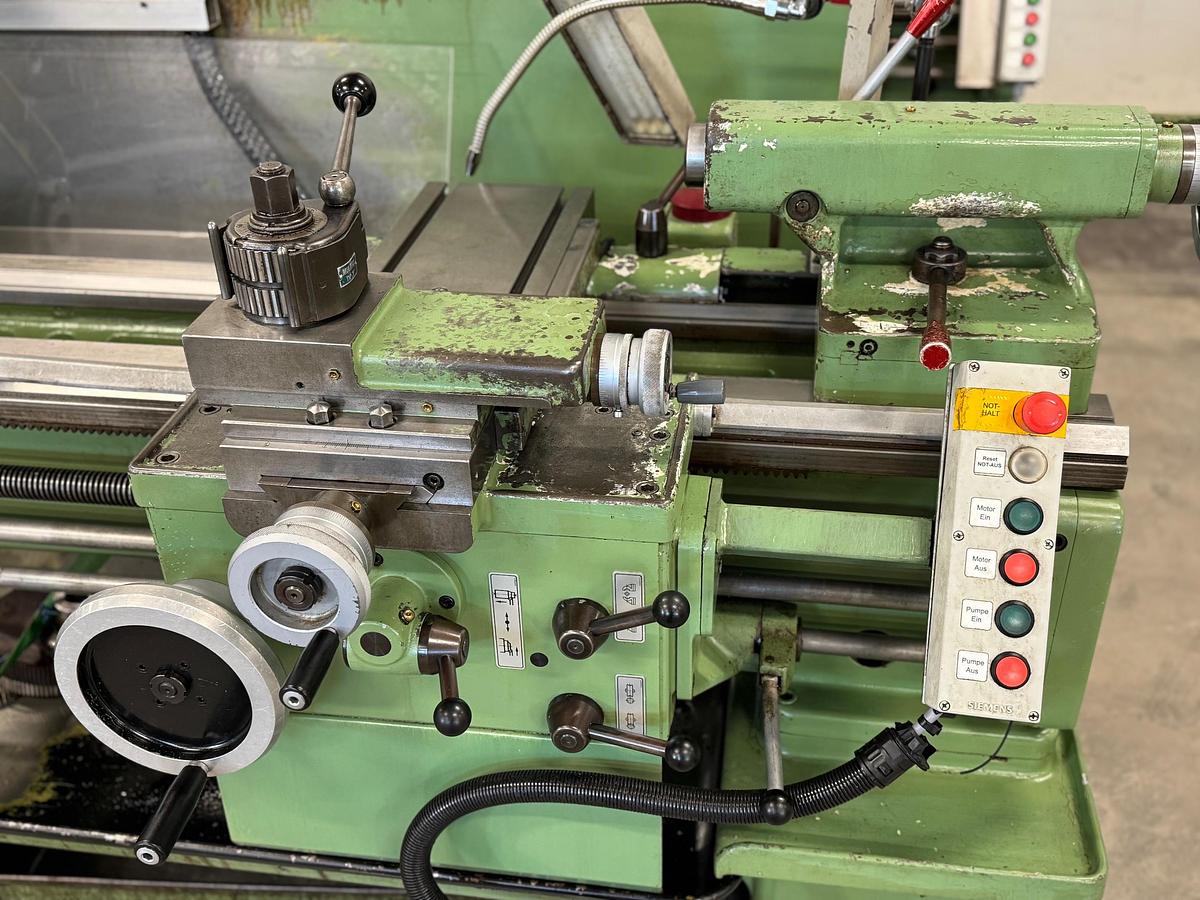

Vorschübe

-- längs  1,10 mm/U 0,08

-- plan    0,40 mm/U 0,03

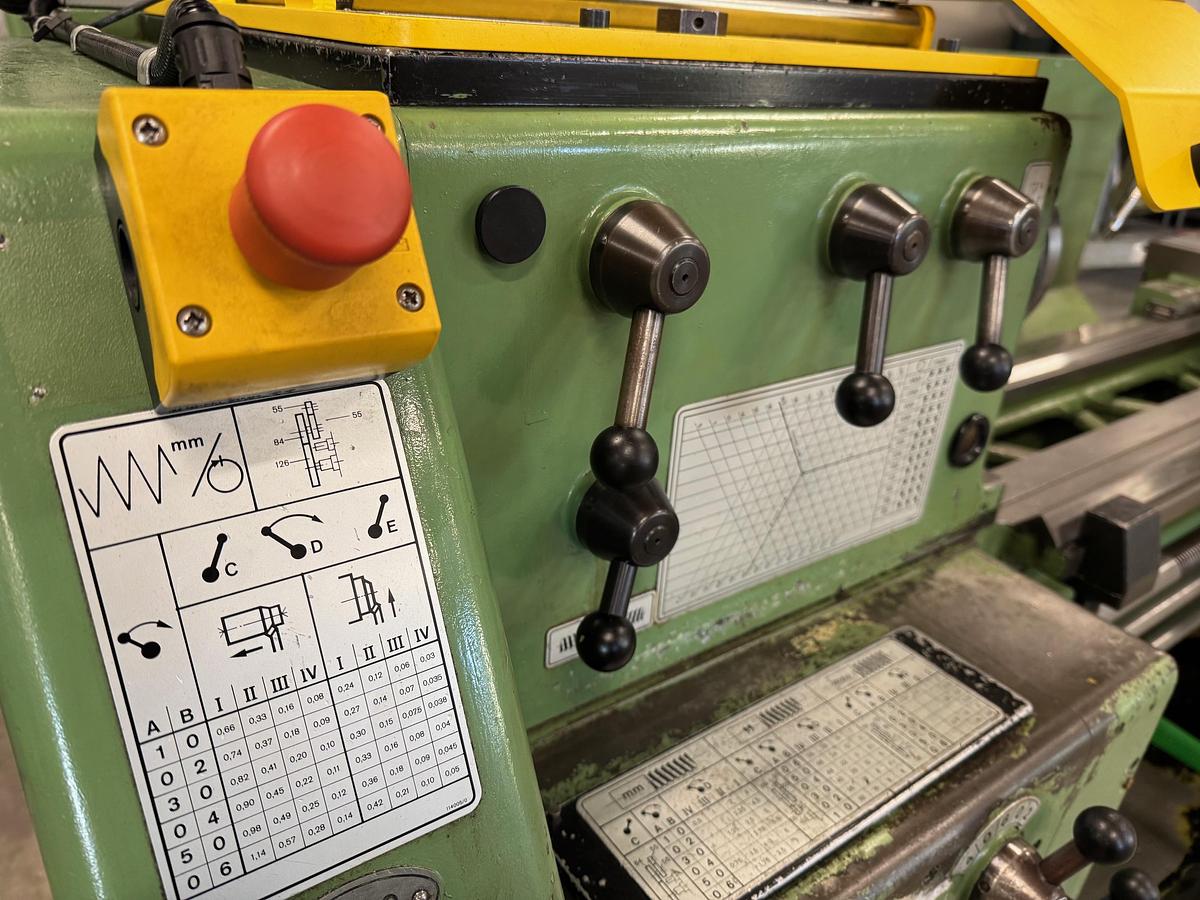

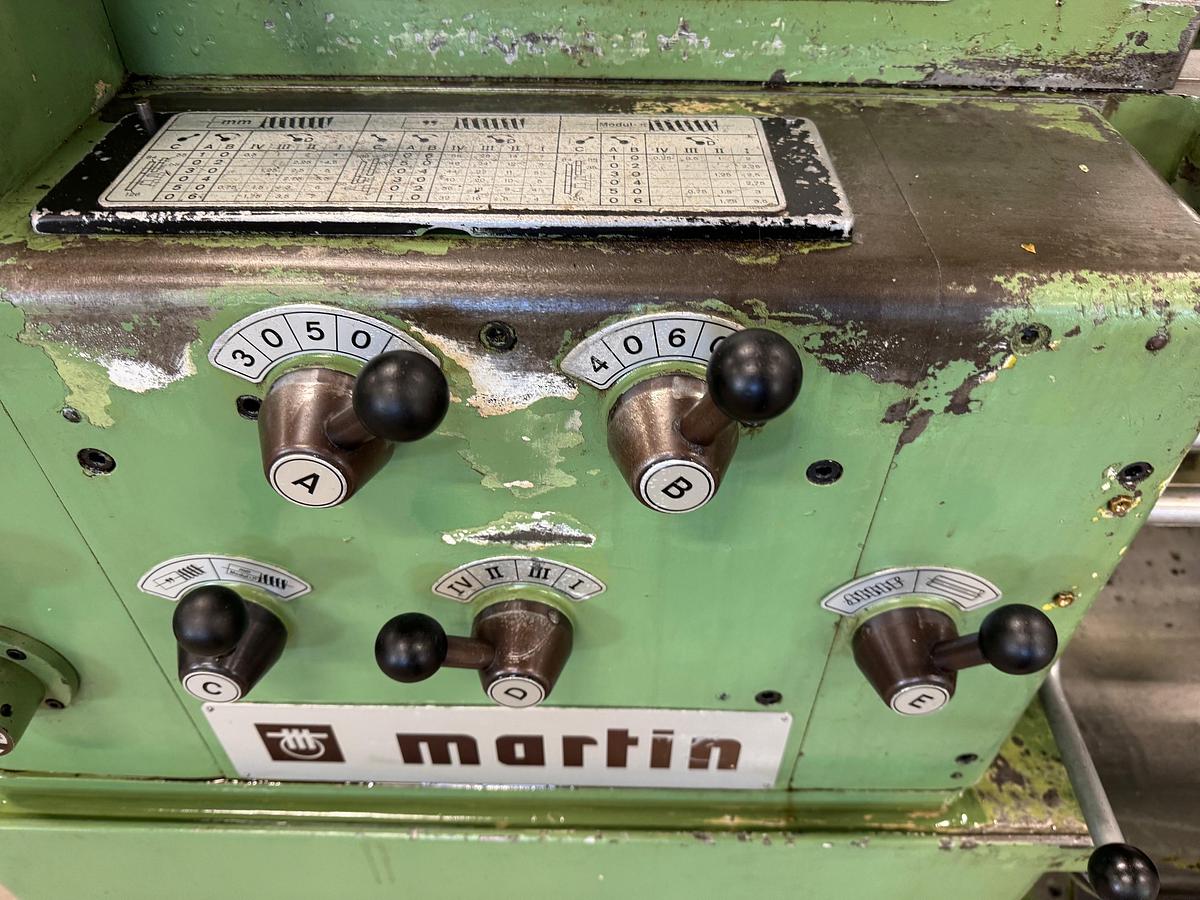

Gewindesteigungen

18 metrische Gewinde  0,5 - 7mm

24 Gewinde mit Zollsteigung Gg/1" 56 - 4

13 Modulgewinde    Modul 0,25 - 3,5

Reitstock

Pinolendurchmesser  60mm

Grösster Verstellweg der Pinole  170mm

Morsekegel MK4

Antriebsleistung   5,5kW

Zulässige max. Werkstückgewichte zwischen Spitzen

ohne feststehende Lünette  750kg

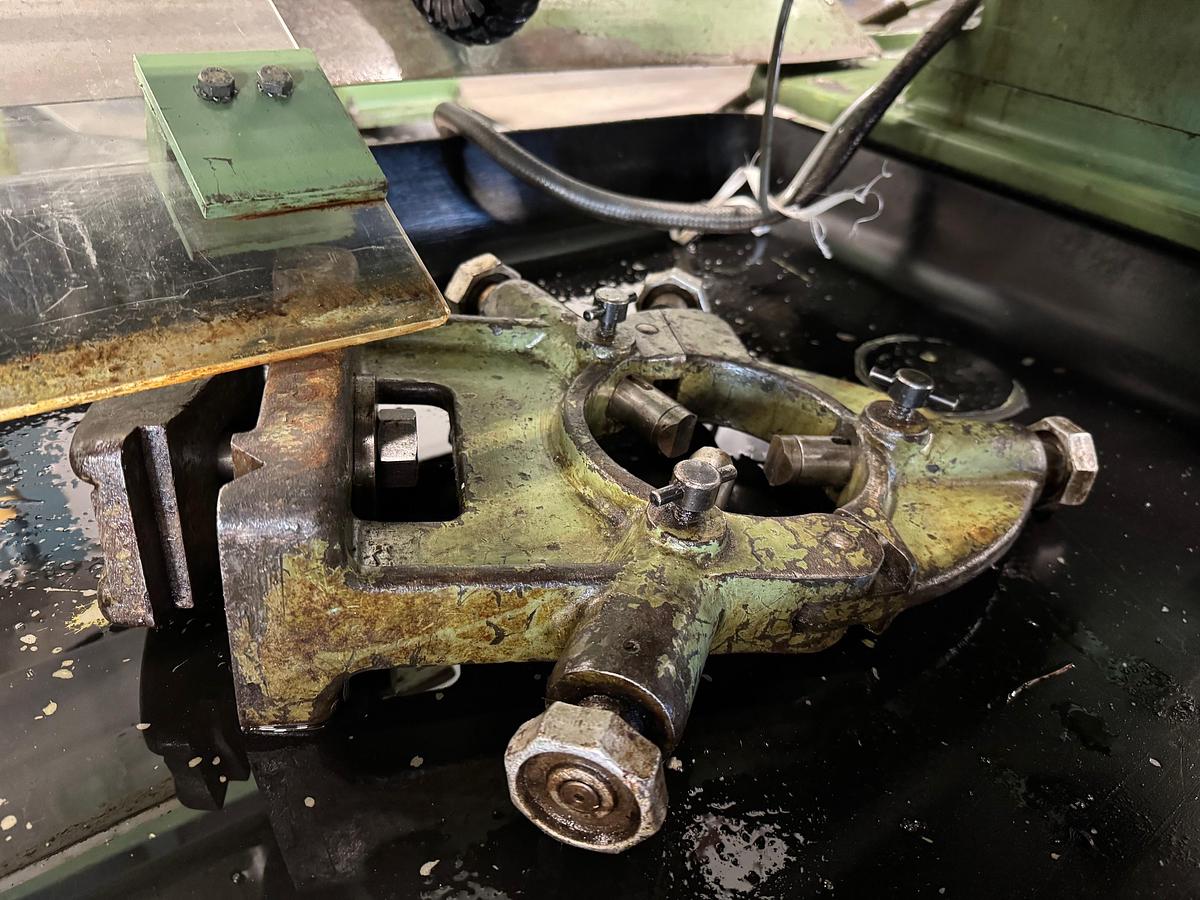

mit l feststehenden Lünette  950kg

mit 2 feststehenden Lünetten  1050kg

Aufstellmaße:

L 2.500mm x B 1.500mm x H 1.600mm

Gewicht: 1400kg
