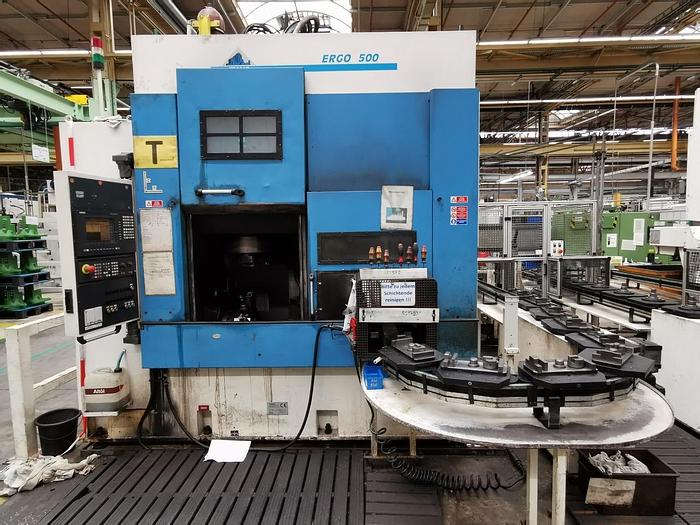

CNC Vertikaldrehmaschine FAMAR ERGO 500

nicht verfügbar

CNC Vertikaldrehmaschine FAMAR ERGO 500

Standort:Schwäbisch Gmünd, Deutschland

Beschreibung

CNC Vertikaldrehmaschine

FAMAR ERGO 500

Baujahr 2001

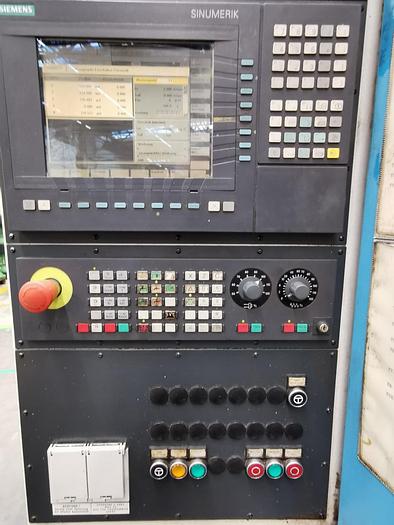

CNC Steuerung SIEMENS EINUMERIK 840D


Arbeitsbereich

Standard Futterdurchmesser [mm] 500

Max Futterdurchmesser [mm] 630

Nenndrehdurchmesser [mm] 450

Max Drehdurchmesser [mm] 660

Max Schwenkdurchmesser [mm] 660

Max Drehung Länge [mm] 300


Achsenantrieb

Gesamthub X-Achse [mm] 1180

Arbeitshub X-Achse [mm] 370

Gesamthub Z-Achse [mm] 400

Geschwindigkeit X-Achse [m/min] 50

Geschwindigkeit Z-Achse [m/min] 45

X-Achse Kugelrollspindel Durchmesser [mm] 50

Z-Achse Kugelrollspindel Durchmesser [mm] 50

X-Achse Vorschubkraft [kN] 7

Z-Achse Vorschubkraft [kN] 9,4

S3-25% X-Achse Vorschub [kN] 22,2

S3-25% Z-Achse Vorschub [kN] 25,1


ELEKTROSPINDEL

Spindelnase [ASA] 11

Vorderen Lager ø [mm] 170

Nennleistung [kW] 28.8

Nennmoment [Nm] 550

Maximale Leistung [kW] 36

Max Drehmoment[Nm] 783

Maximale Geschwindigkeit [Um] 3200

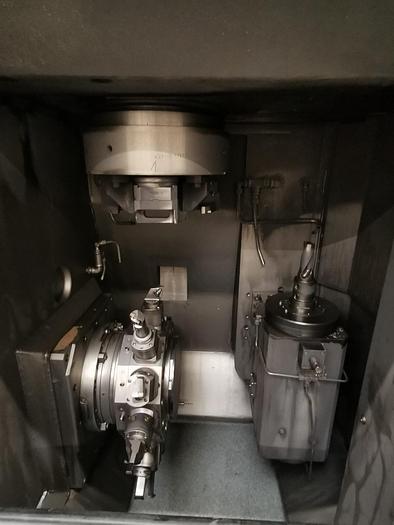

Angetrieben Wkz. Revolver

Serrage outils [VDI] 50

Werkzeugmenge [N°] 12

Maximale Leistung [kW] 22,4

Max Drehmoment[Nm] 145

Maximale Geschwindigkeit [Um] 8000/10000

Max Wkz Länge [mm] 220

Werkzeugwechselzeit [sec] 0,25


MASCHINENDATEN

Be-/Entladungszeit [sec] 6 - 10

Maschine Gewicht [kg] 16000 Approx

Hauptanschluss [V/Hz] 400/50 or 440/60

Luftdruck [bar] 5

Förderhöhe [mm] 1050

Länge/Breite/Höhe [mm] (ohne Späneförderer) 3200/3100/3200

Spezifikationen

Jahr2001
ZustandGebraucht
Lagernummer2100024
