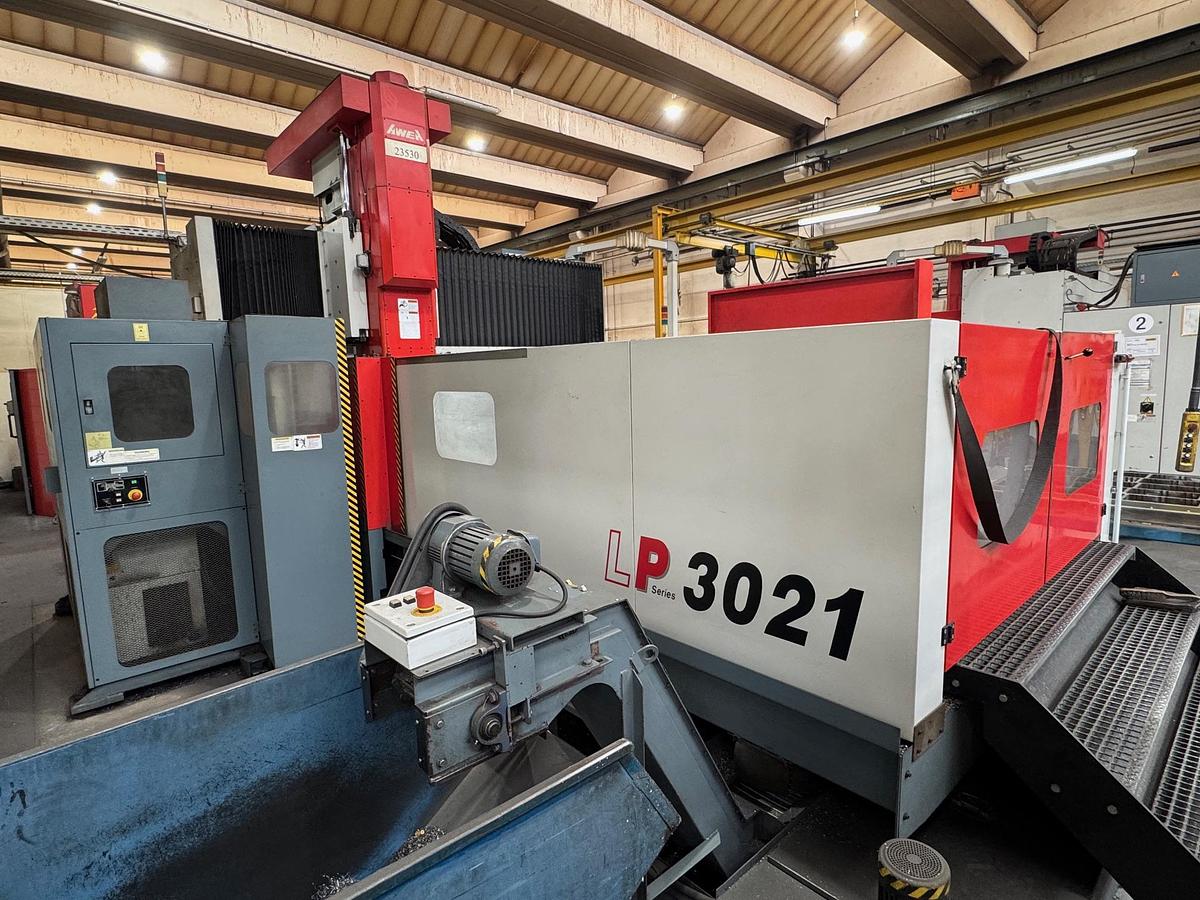

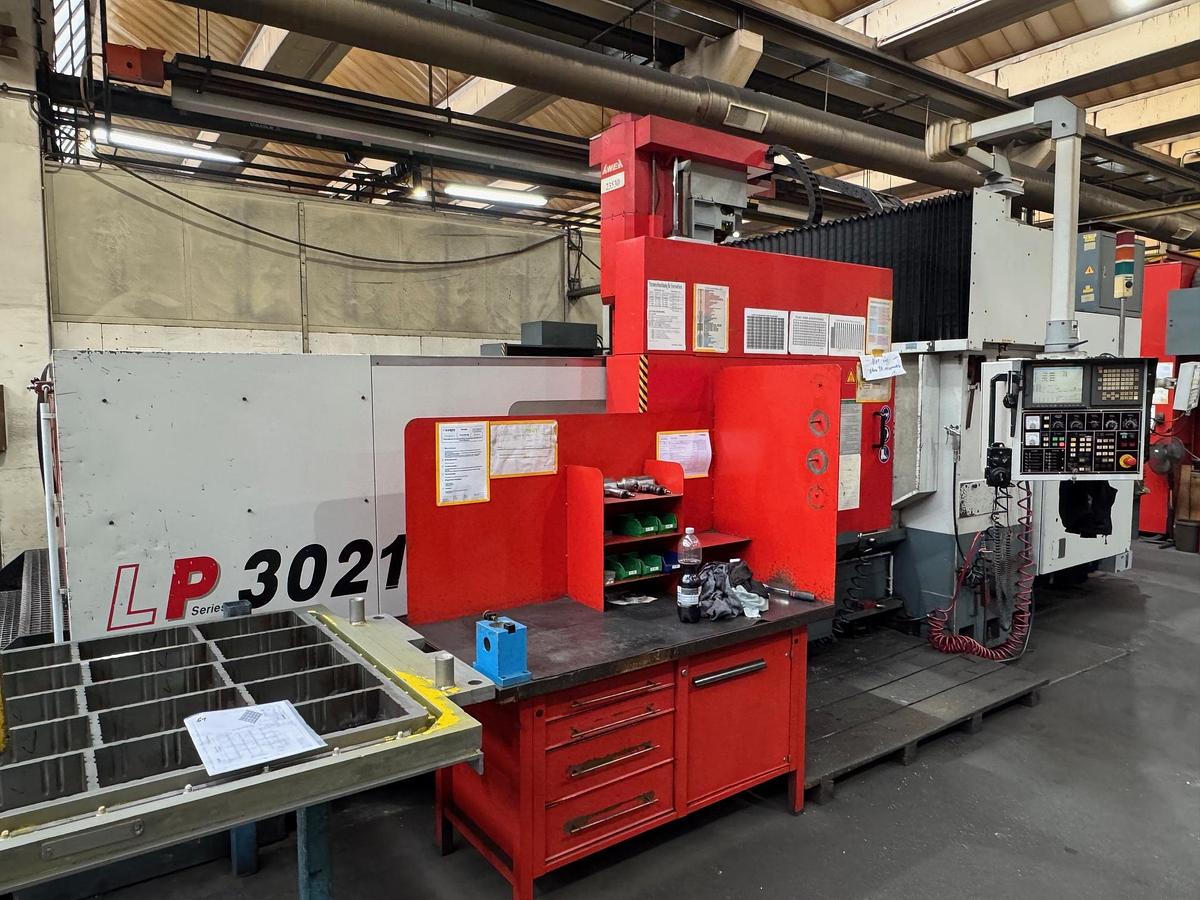

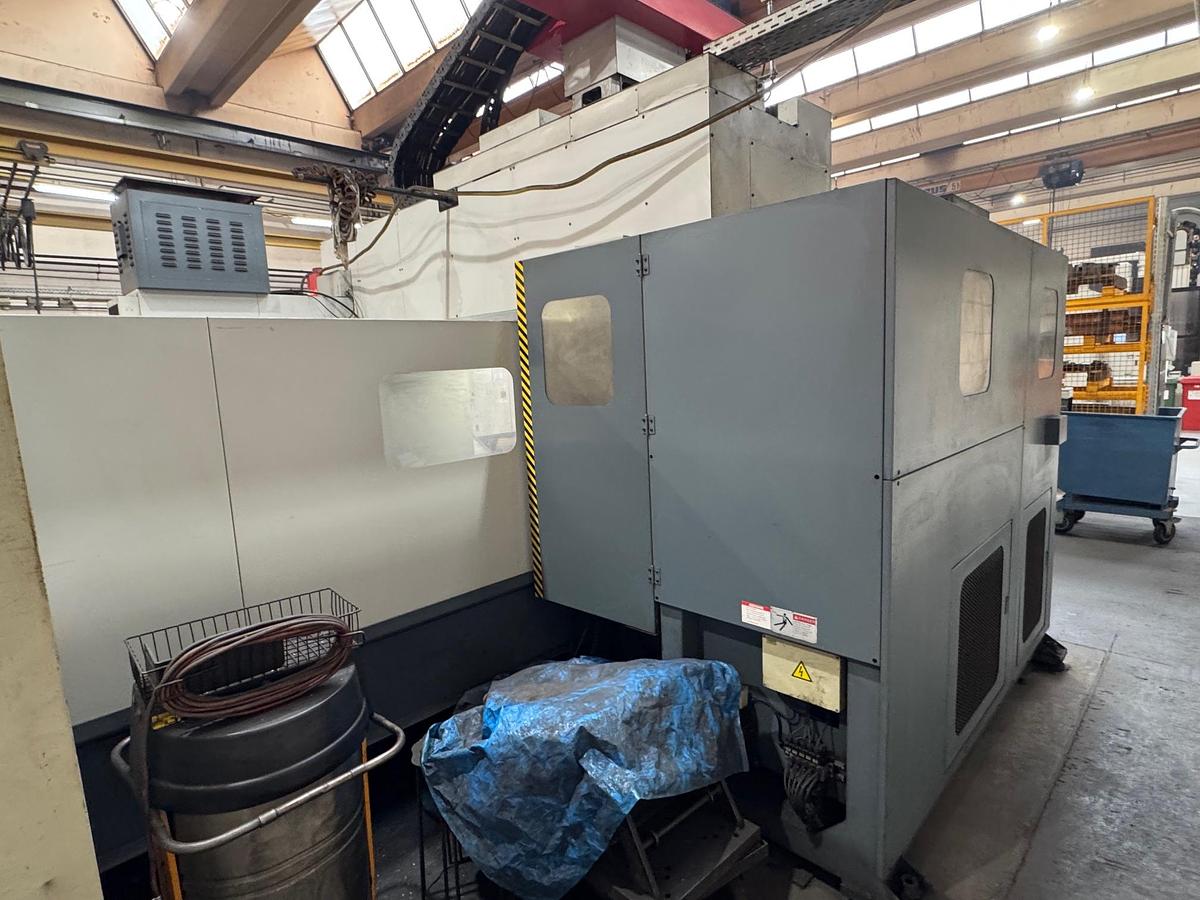

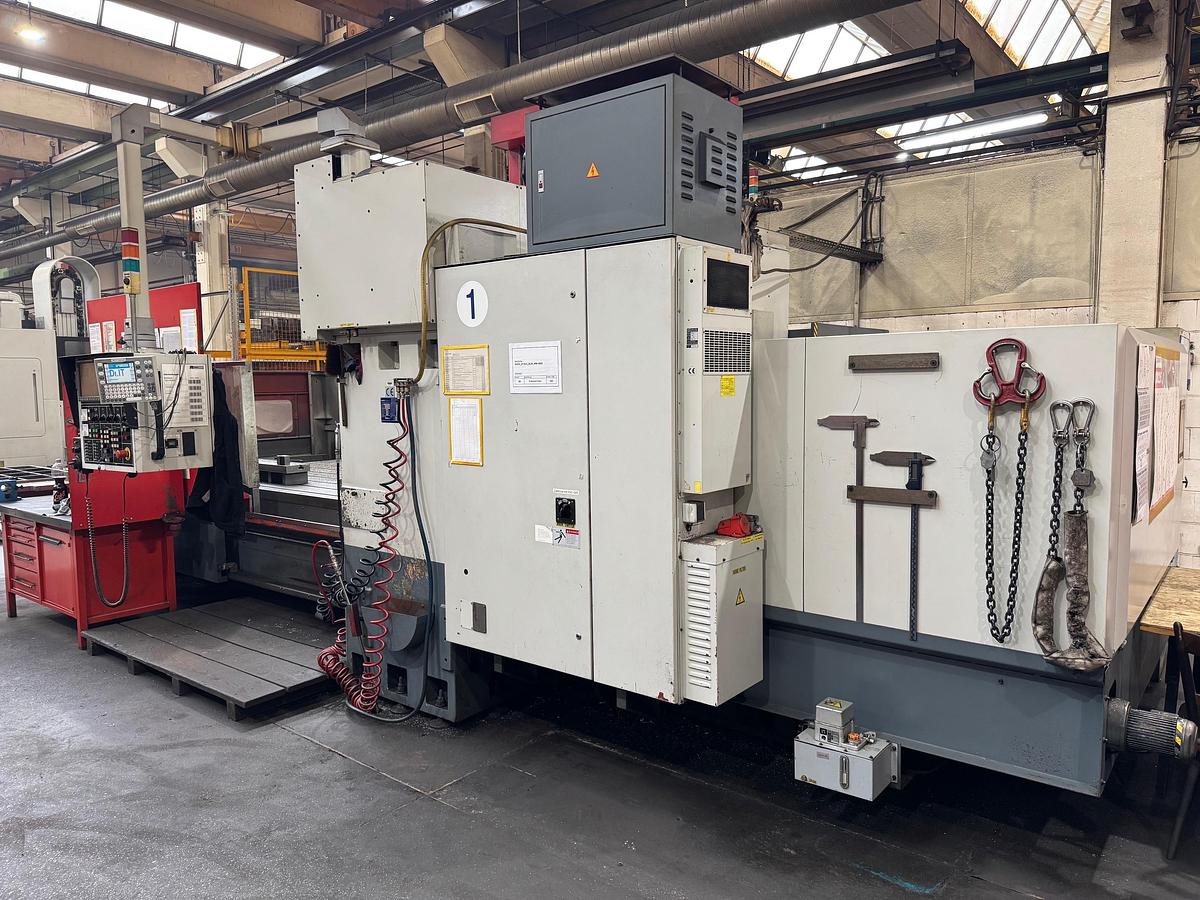

CNC Portalfräsmaschine

AWEA LP-3021

Baujahr 2004

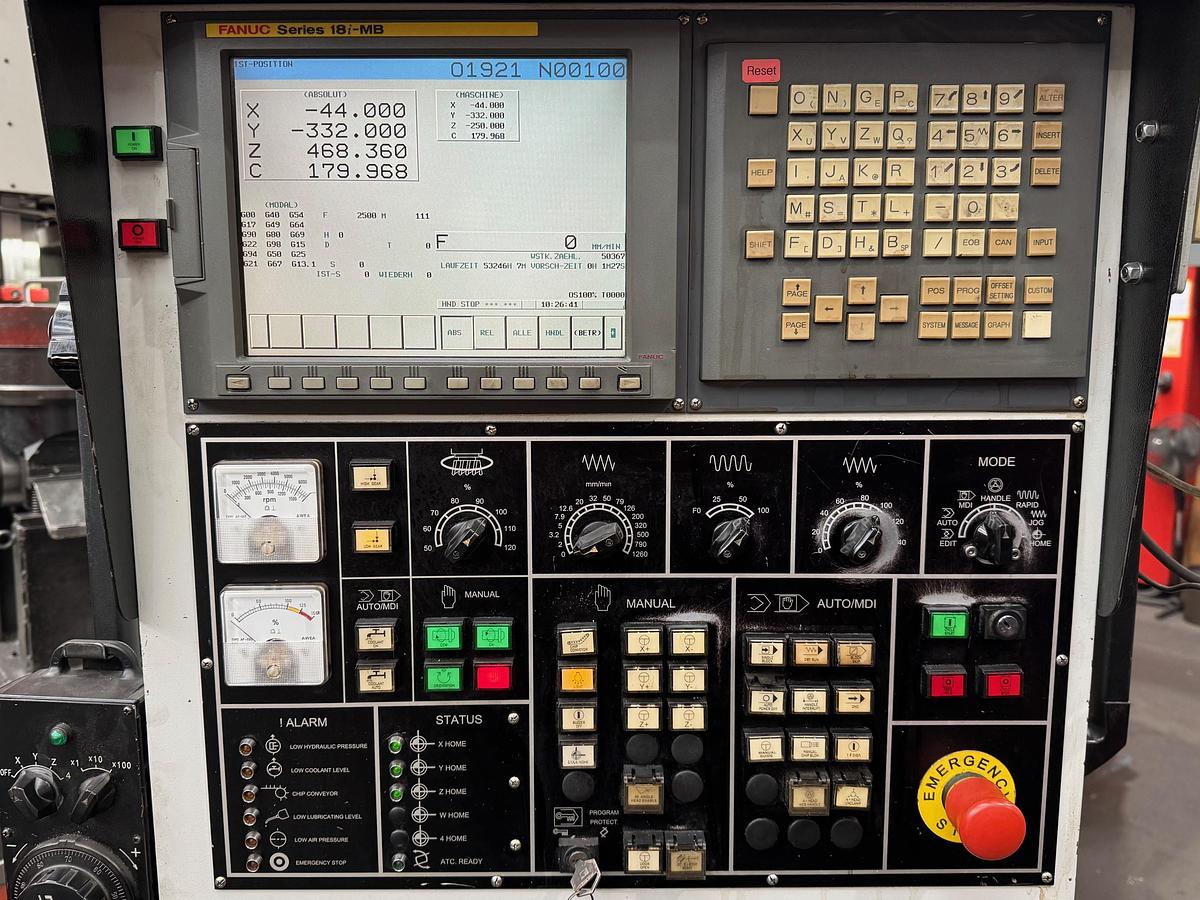

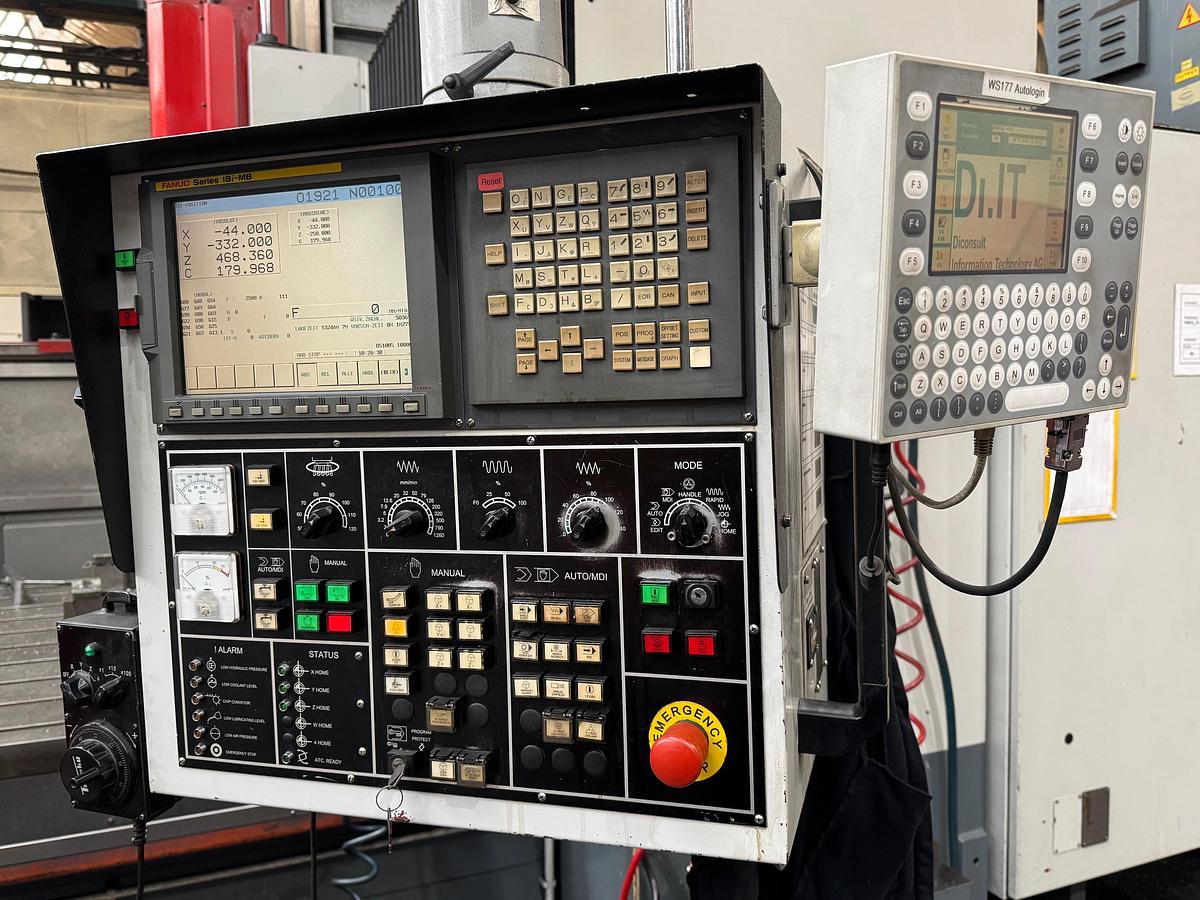

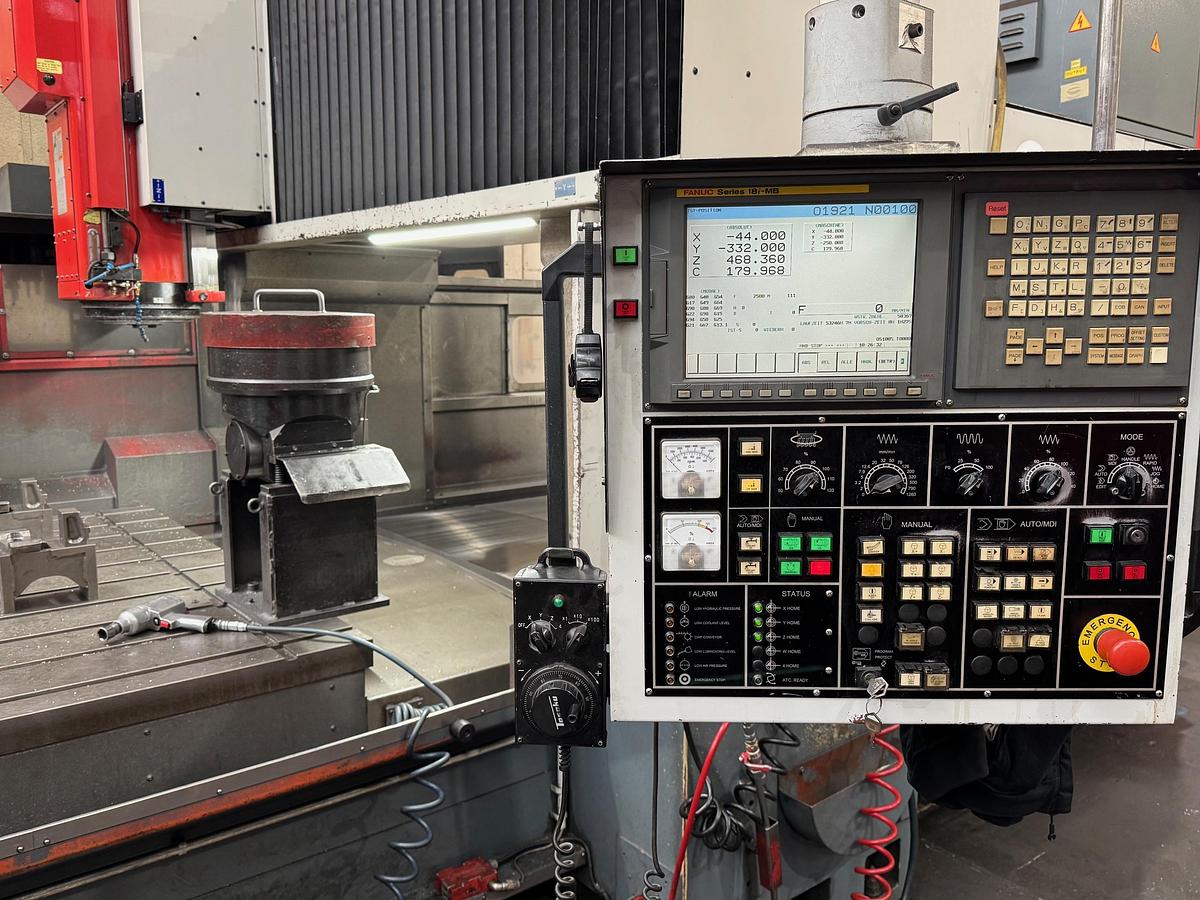

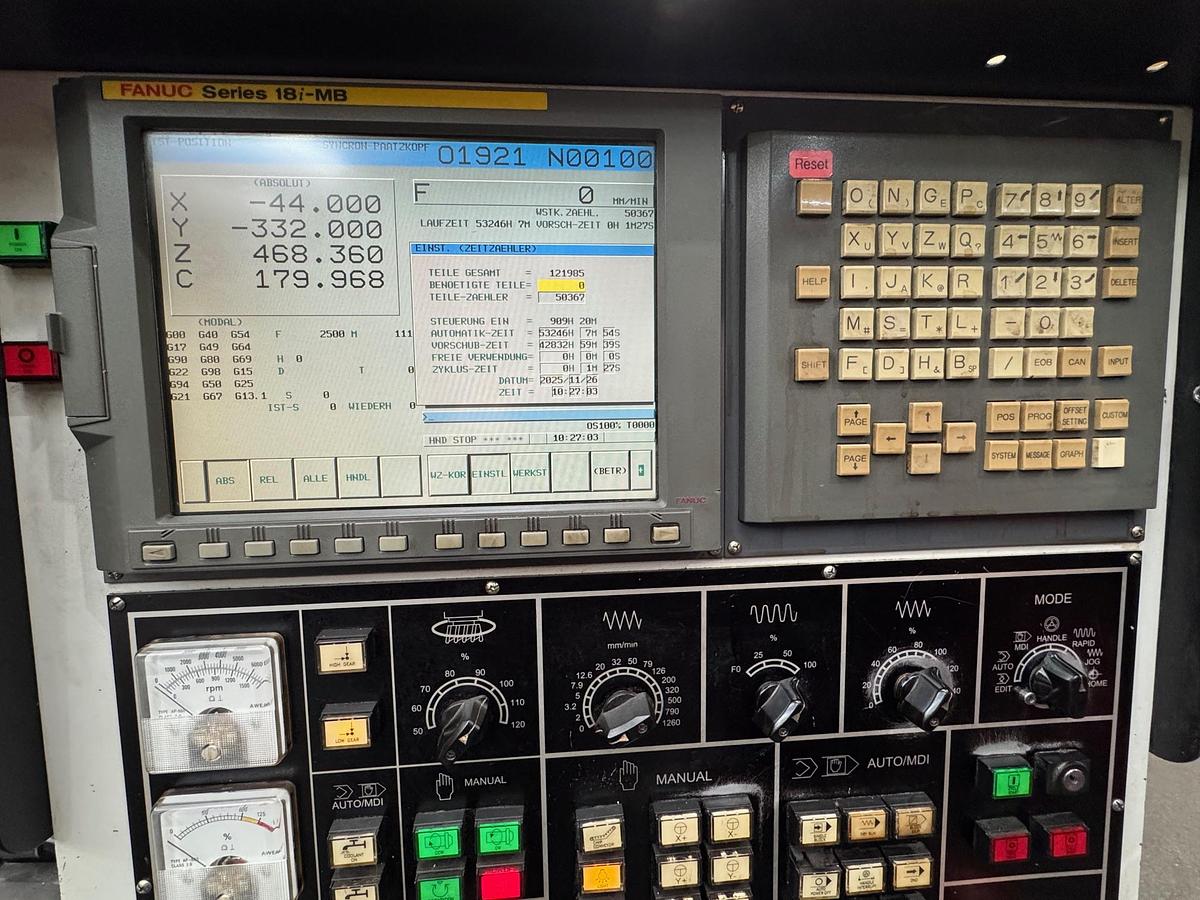

CNC Steuerung FANUC SERIES 18i MB

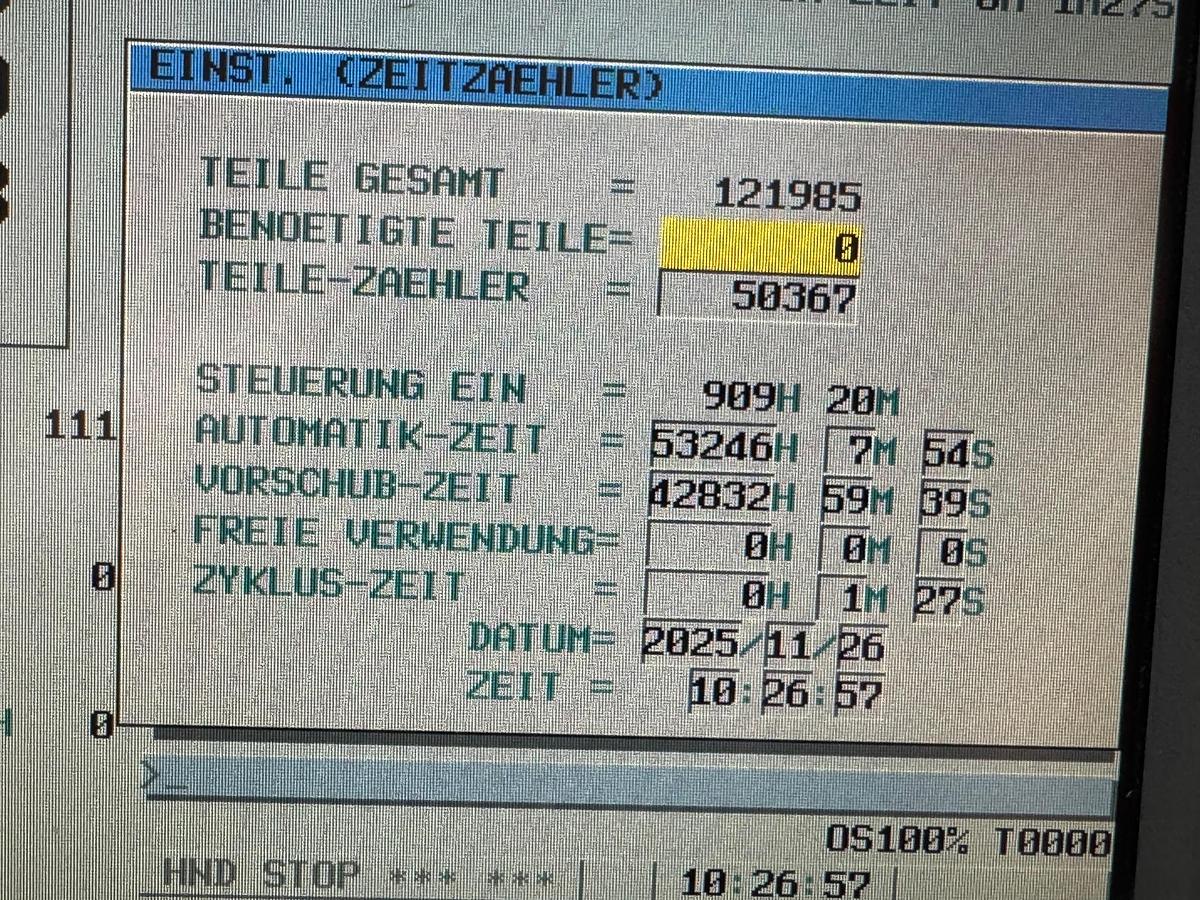

Programmlaufstunden: 42832h

Hauptmaße & Verfahrwege

• X-Achse Travel: 3.000 mm (≈ 118,1”)

• Y-Achse Travel: 2.100 mm (≈ 82,6”)

• Z-Achse Travel: 760 mm (≈ 30″)

• Abstand der Säulen („Distance between columns“): 2.300 mm

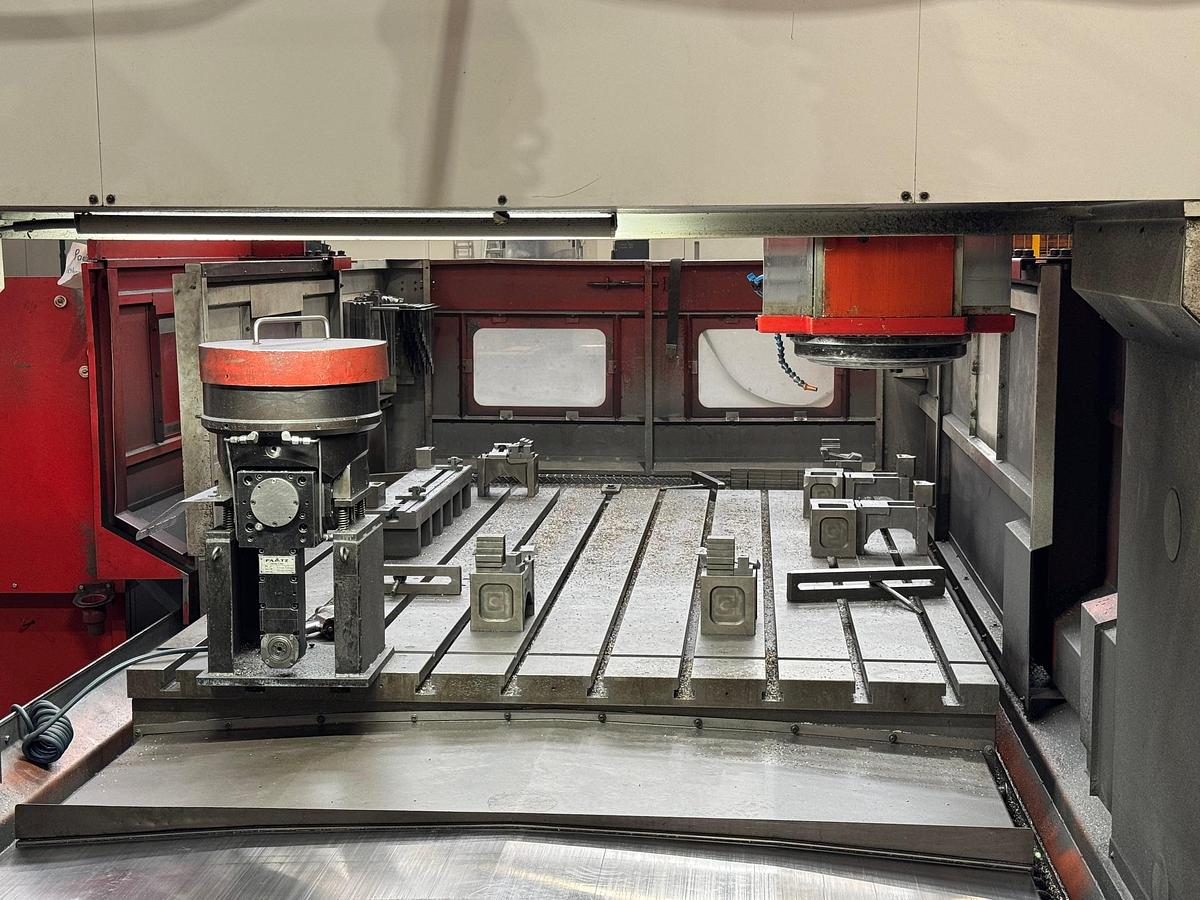

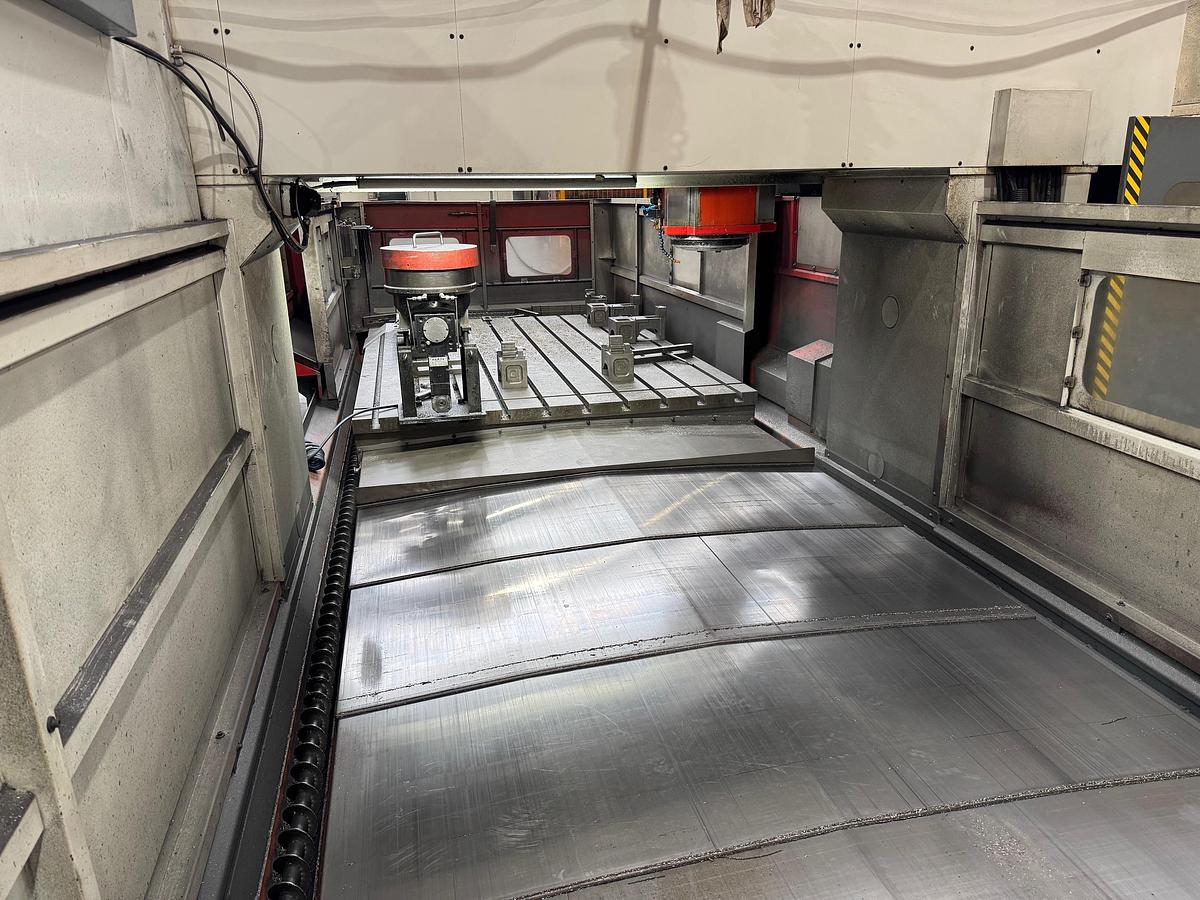

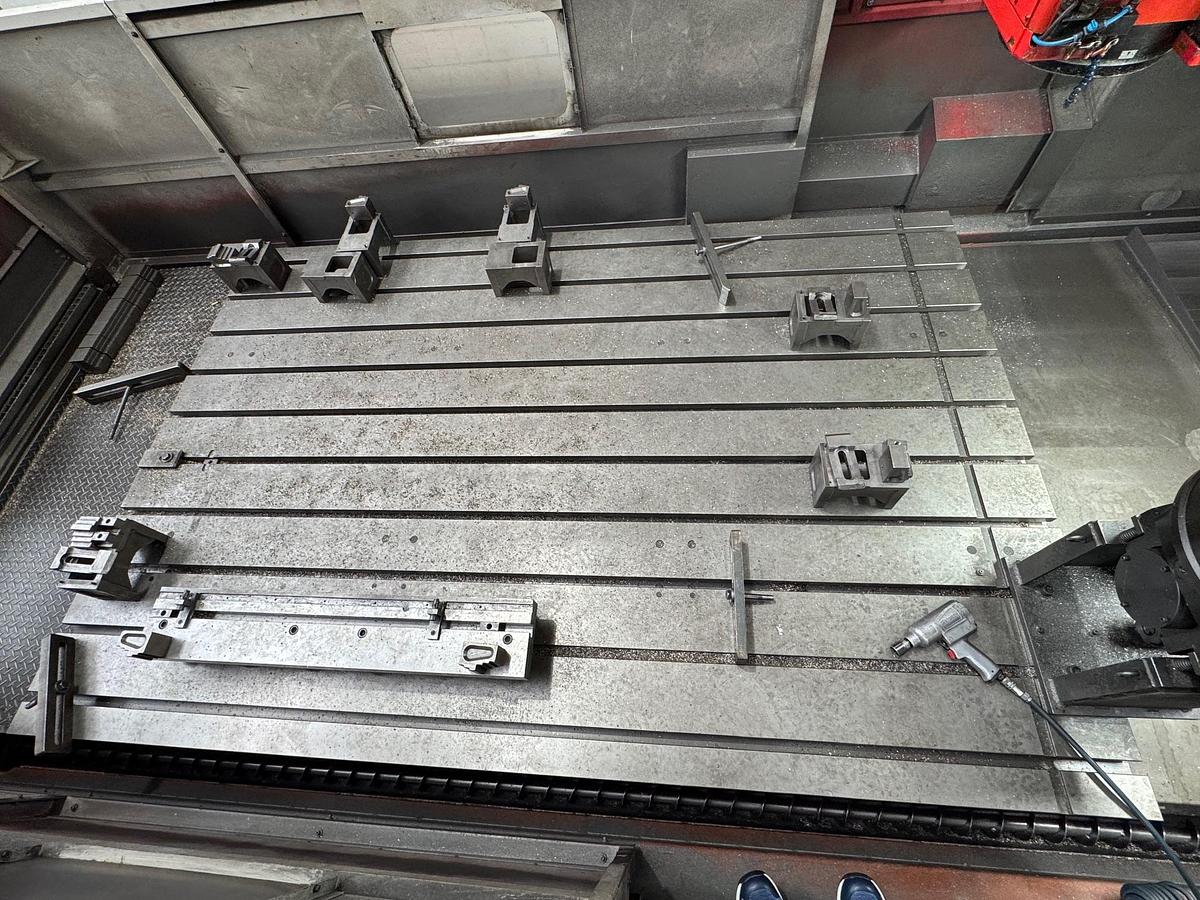

• Tischgröße: 3.020 mm (X-Richtung) × 2.010 mm (Y-Richtung)

• Tischlastkapazität: 10.000 kg (für dieses Modell)

Spindel & Werkzeugaufnahme

• Spindelaufnahme ISO-50

• Spindeldrehzahl Standard: 6.000 rpm

• Spindelmotor (Dauer / 30 Min): ca. 22/26 kW (30/35 HP)

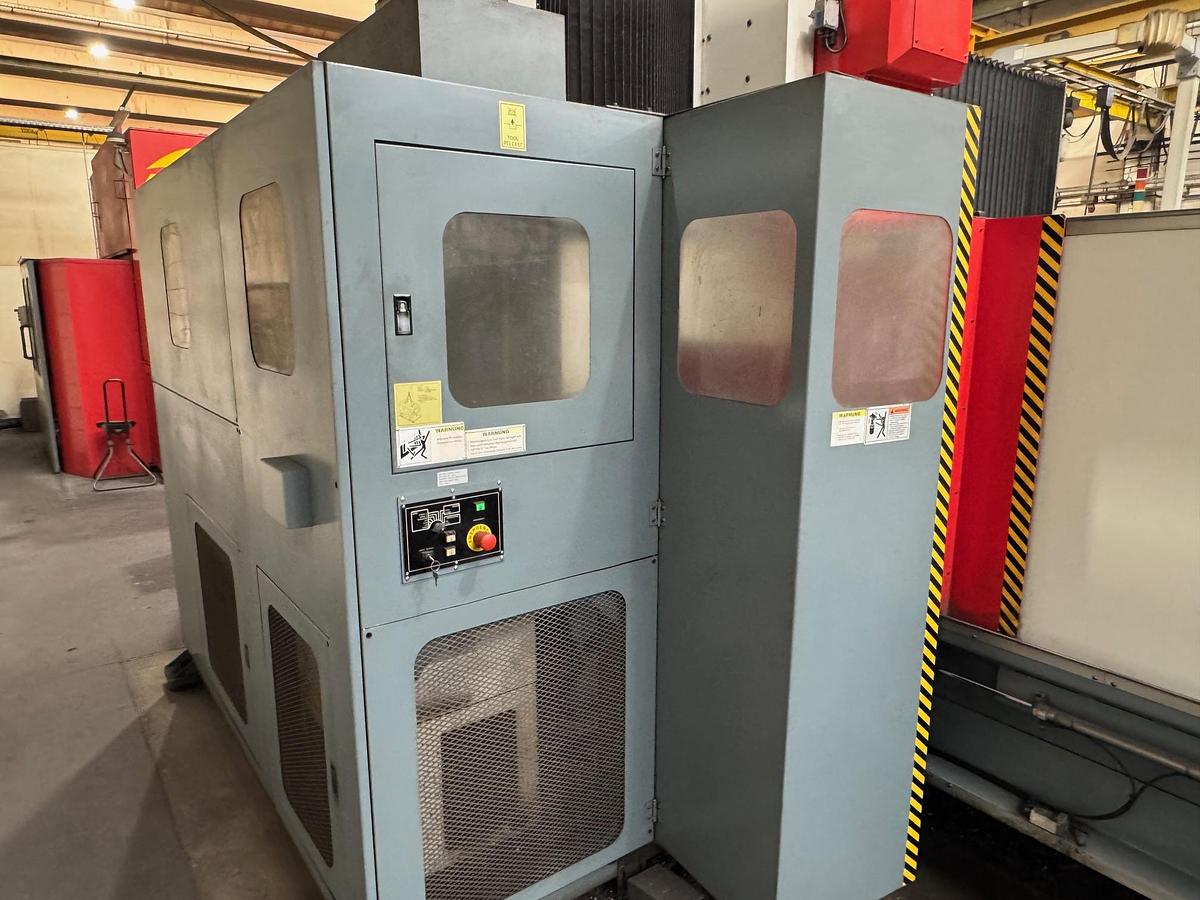

• Werkzeugwechsler Kapazität: 32 Werkzeuge (Optionen bis 60/90/120)

• Max. Werkzeugdurchmesser / leeres Magazinfach: Ø 127 mm / Ø 215 mm

• Max. Werkzeuglänge: 350 mm

• Max. Werkzeuggewicht: 20 kg

Vorschub & Verfahrgeschwindigkeit

• Rapid Feedrate X-Achse: bis zu 20.000 mm/min

• Rapid Feedrate Y-Achse: 15.000 mm/min

• Rapid Feedrate Z-Achse: 15.000 mm/min

• Schnittvorschub: etwa 1 – 10.000 mm/min

Besonderheiten & Kommentare

• Die Maschine ist Teil der „LP“-Serie von AWEA, ausgelegt für Brücken-/Portalbauweise mit hoher Steifigkeit.

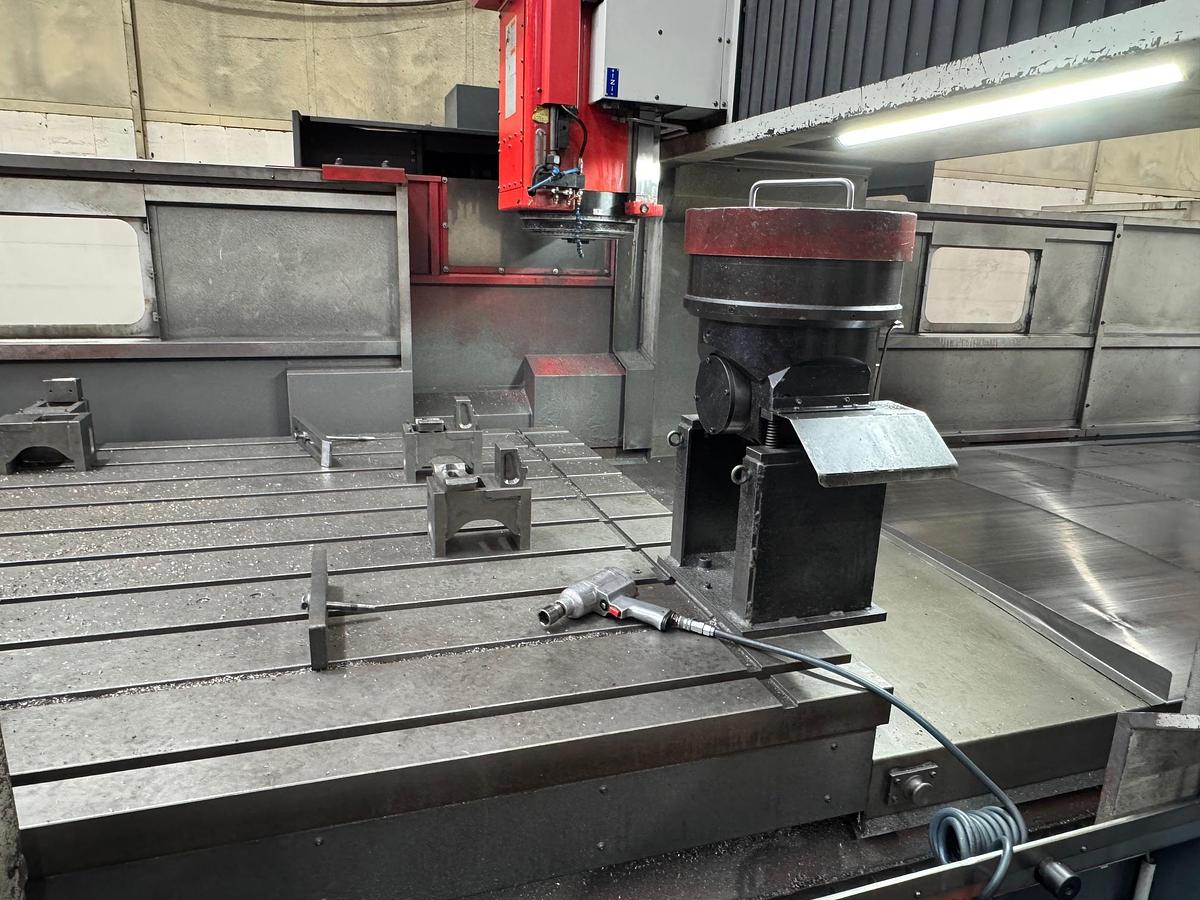

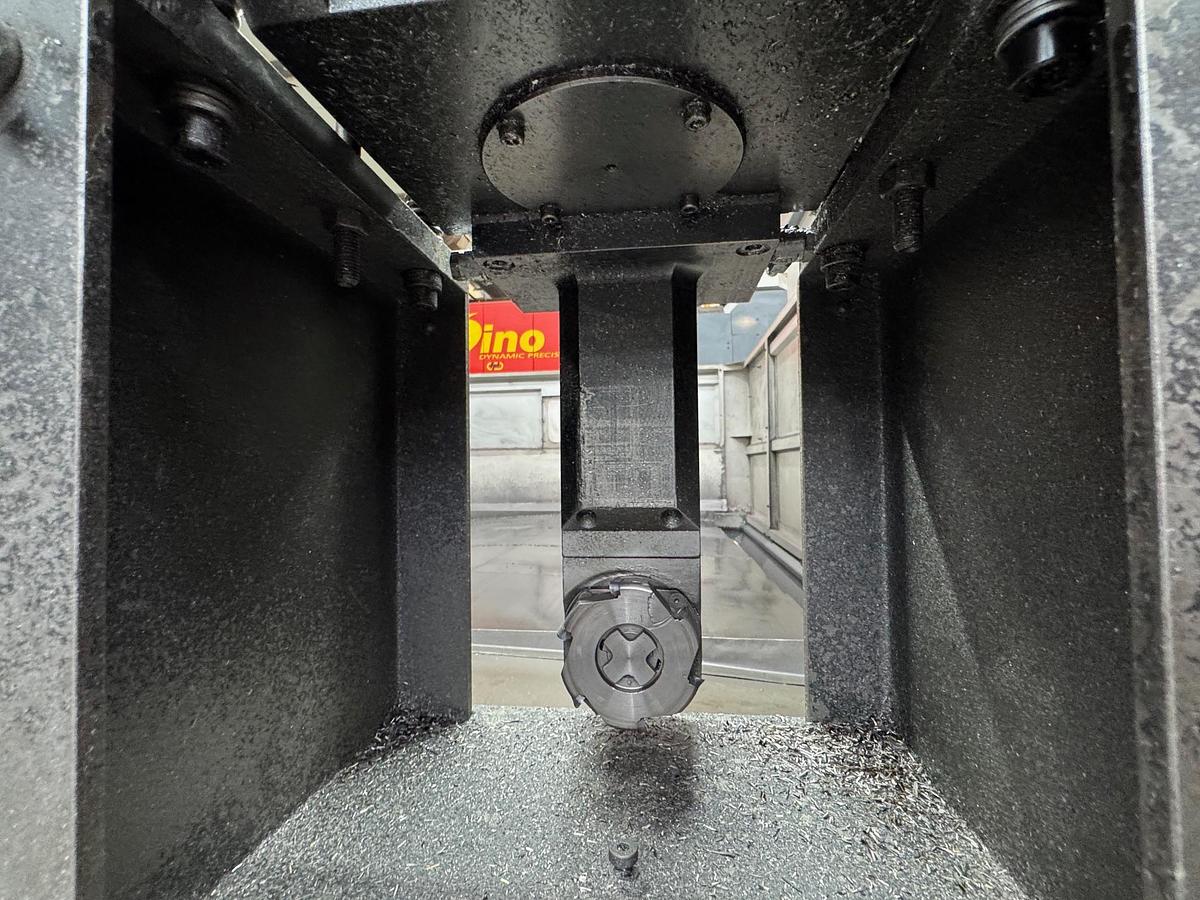

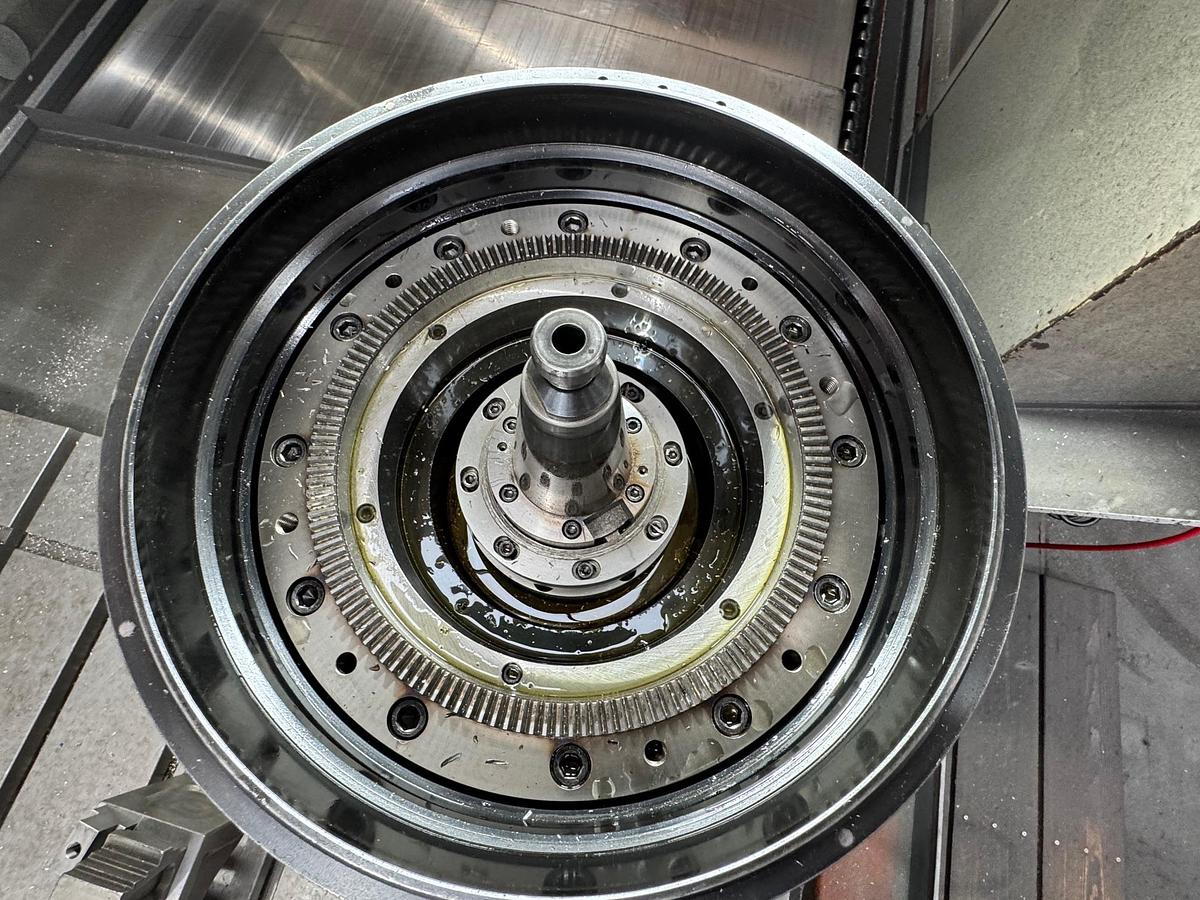

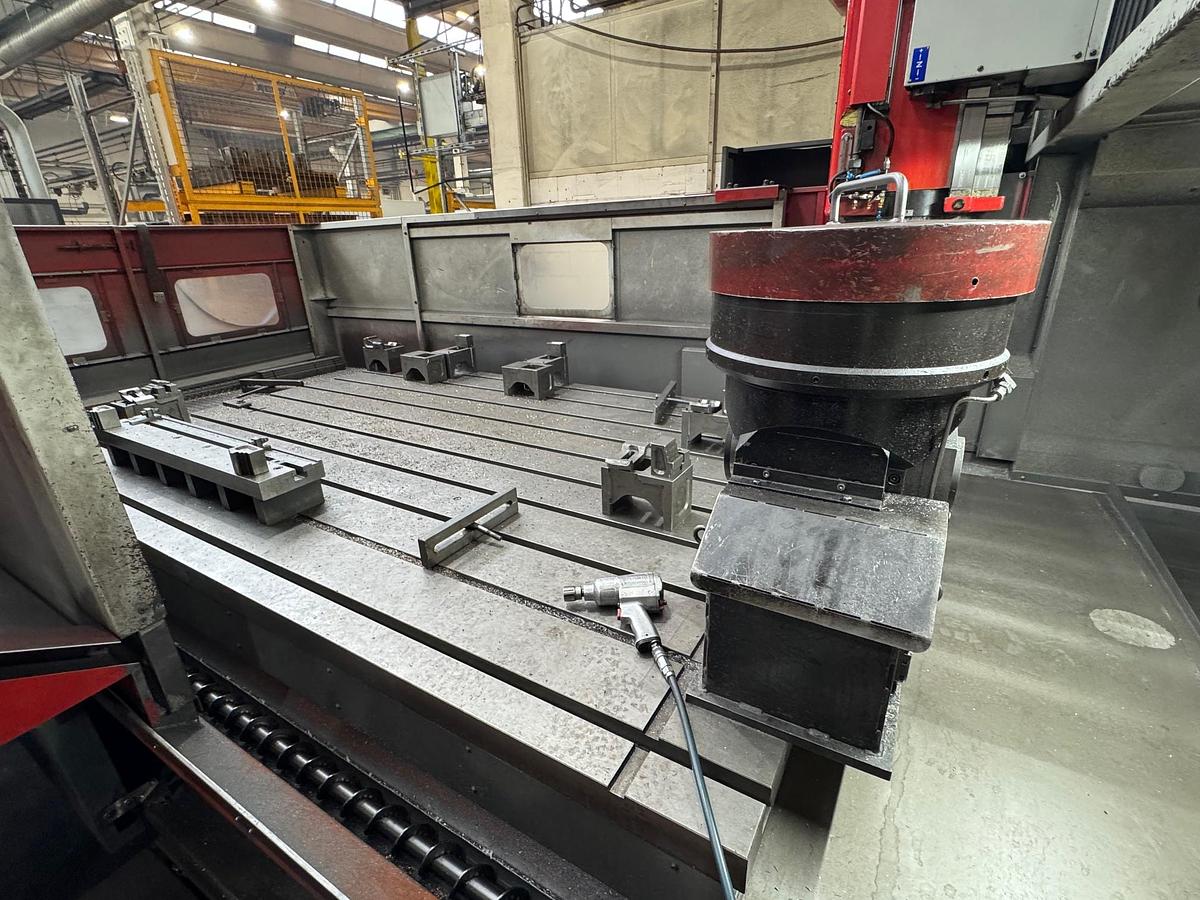

• Ausstattungs-Erweiterung auf automatischer Kopfwechsler (Mit Winkelfräskopf)

• Messtaster RENISHAW
