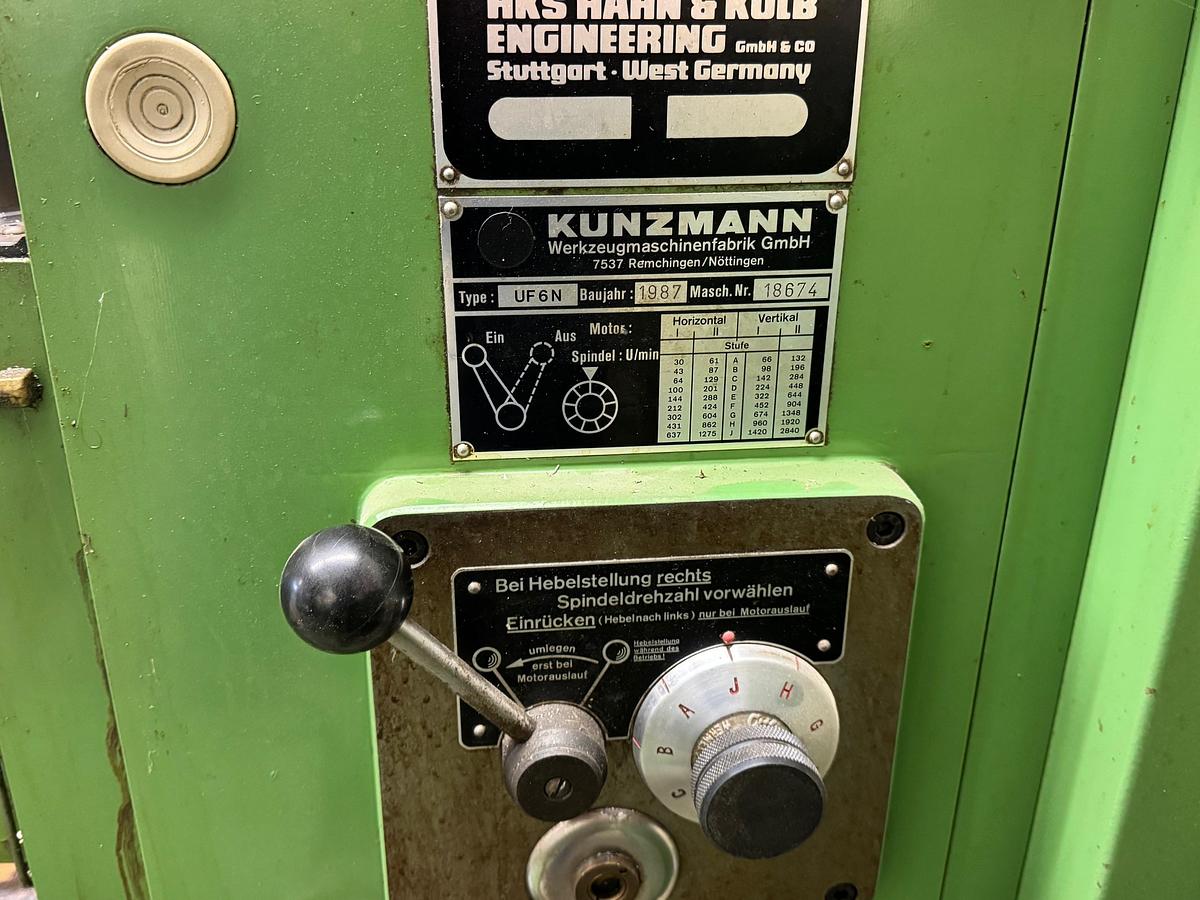

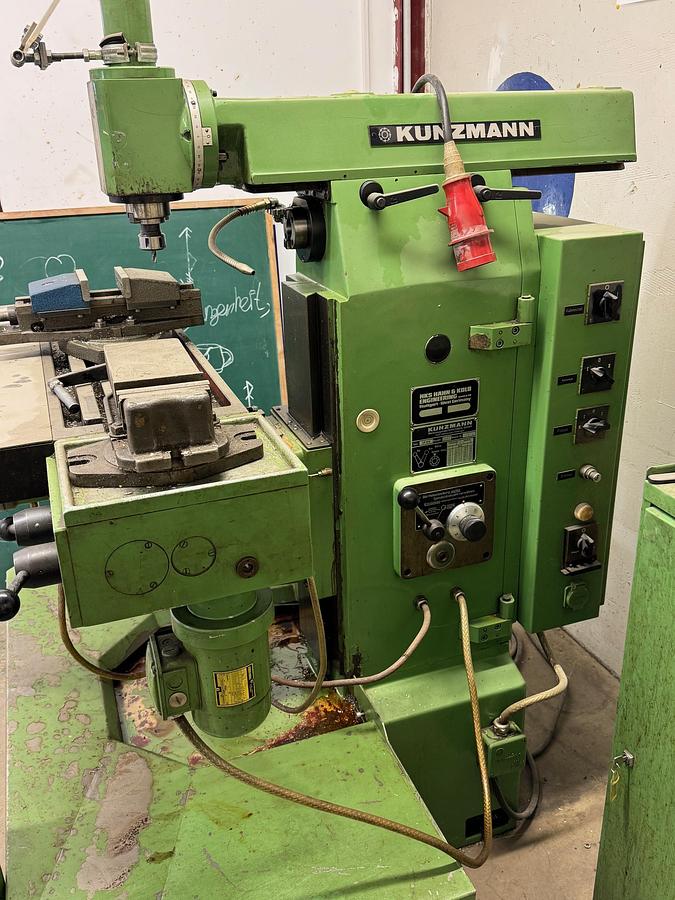

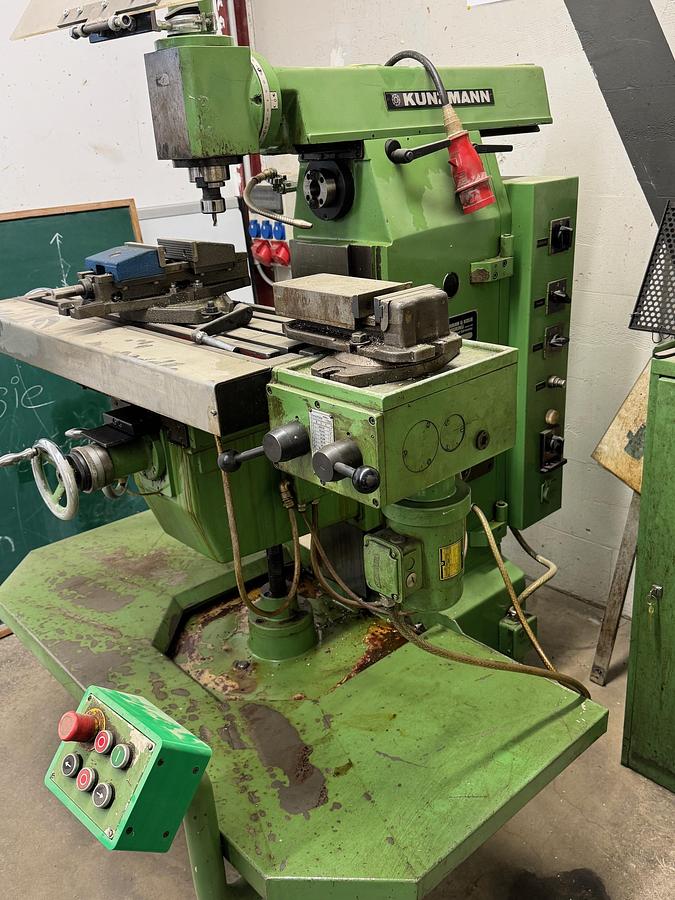

Universal-Fräsmaschine (konventionell) KUNZMANN UF 6 N

Universal-Fräsmaschine (konventionell)

KUNZMANN UF 6 N

Baujahr: 1987

Steuerungsart: konventionell (kein CNC)

Verfahrwege

  •  X-Verfahrweg: ca. 450 mm

  •  Y-Verfahrweg: ca. 200 mm

  •  Z-Verfahrweg: ca. 400 mm

Fräskopf & Spindel

  •  Spindelaufnahme: ISO SK30 (horizontal & vertikal)

  •  Horizontaldrehzahlen: 30 – 1275 U/min (18 Stufen)

  •  Vertikaldrehzahlen: 50 – 215 U/min (18 Stufen)

  •  Pinolenhub: ca. 60 mm

  •  Schwenkbereich Fräskopf: ± 90 ° vertikal

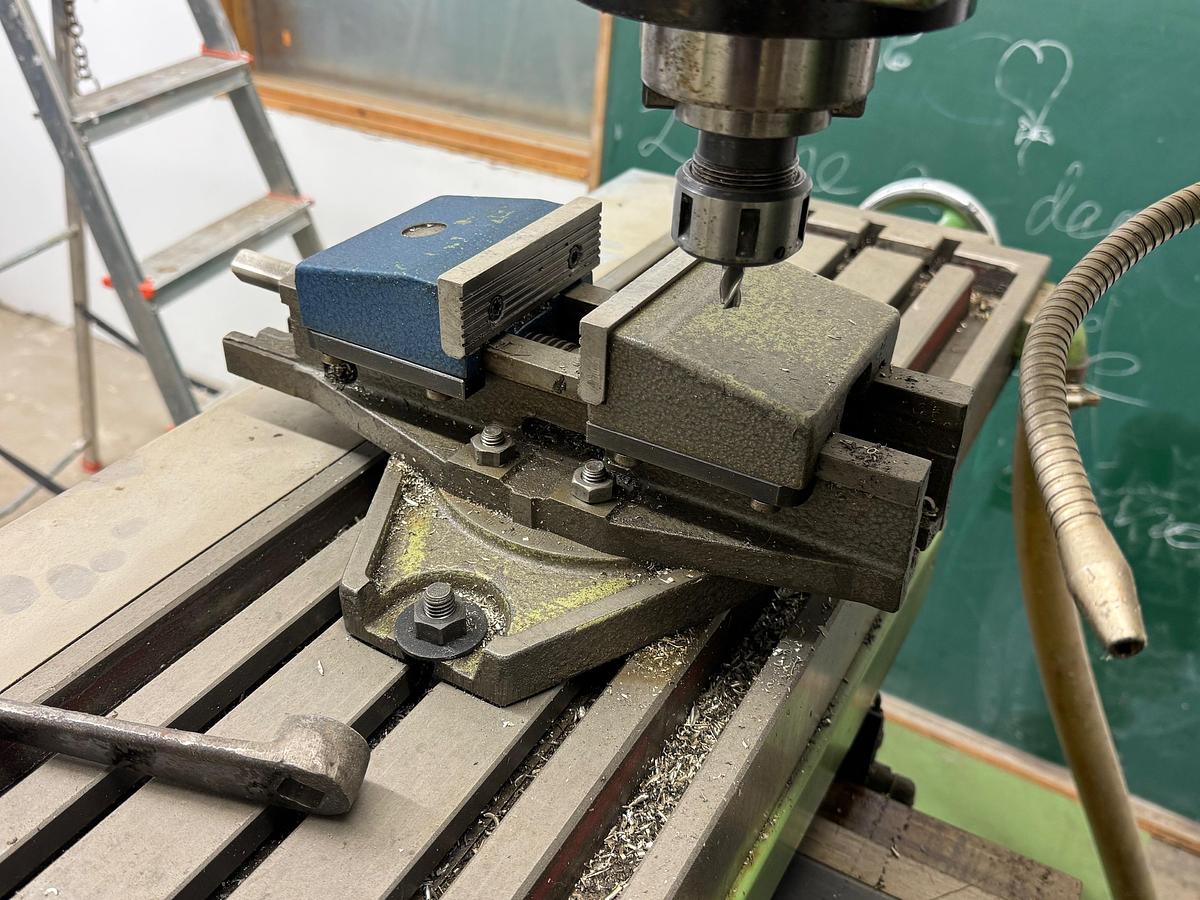

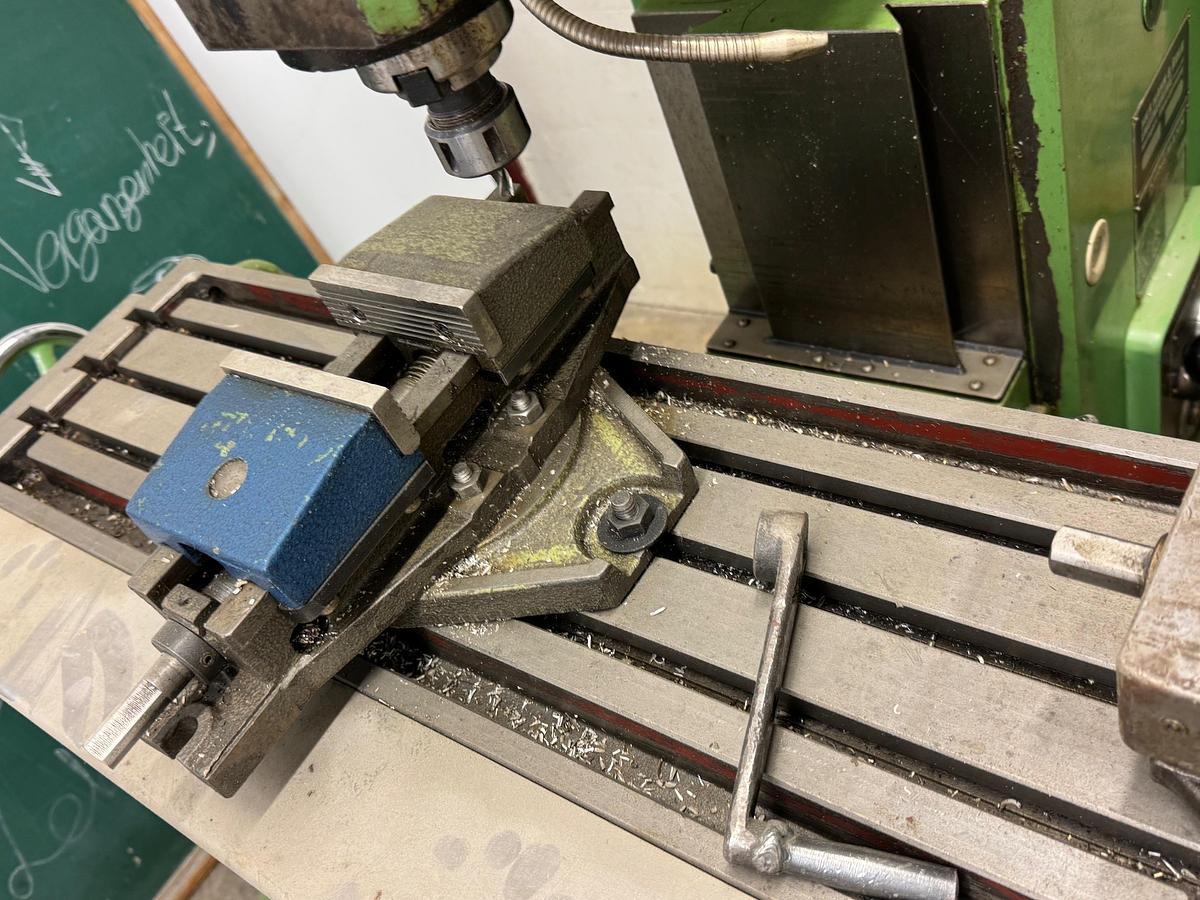

Tisch & Aufspannung

  •  Tischaufspannfläche: ca. 860 × 240 mm

  •  Tisch schwenkbar: ca. ± 45° horizontal

  •  Abstand Tisch/Horizontalspindel: bis ca. 400 mm

  •  Abstand Tisch/Vertikalspindel: bis ca. 430 mm

Antrieb & Vorschub

  •  Gesamtleistungsbedarf: ca. 6,0 kW

  •  Vorschubbereich: ca. 0 – 1000 mm/min (stufenlos bzw. stufig)

  •  Eilgang (Rapid): ca. 2000 mm/min

Abmessungen & Gewicht

  •  Gewicht: ca. 2500 kg

  •  Abmessungen (L × B × H): ca. 1,6 × 1,6 × 1,9 m
