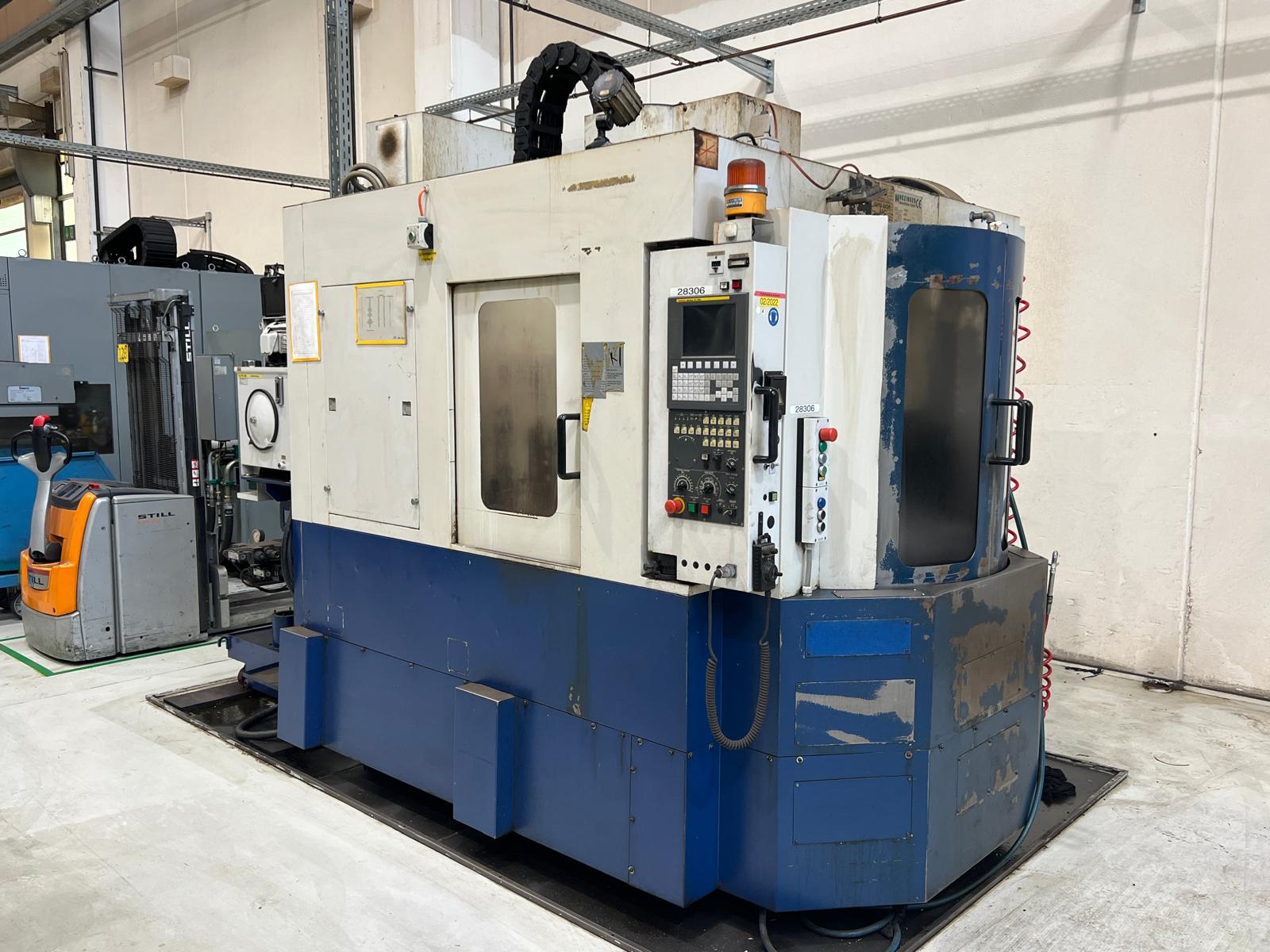

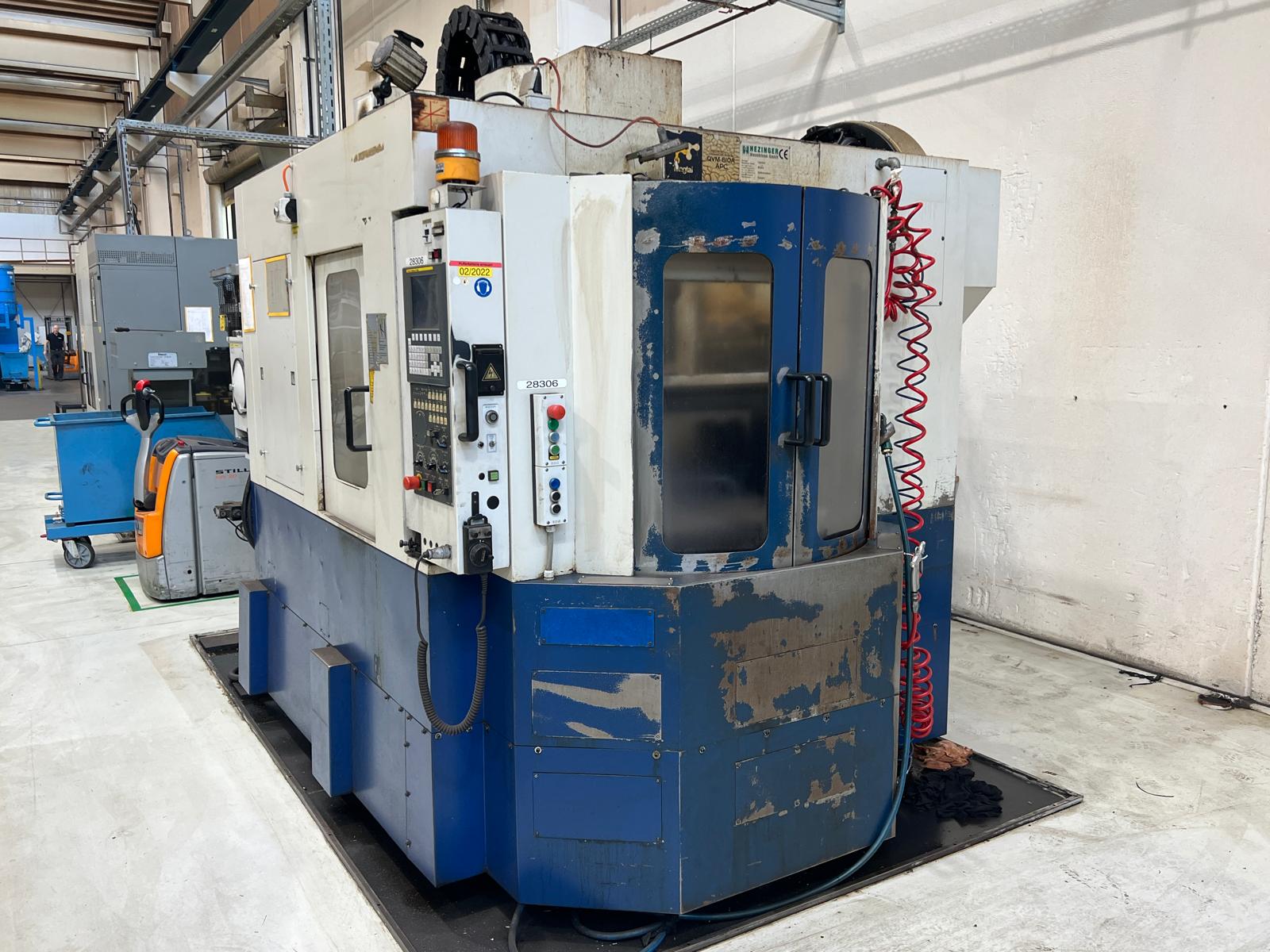

CNC Bearbeitungszentrum TONGTAI QVM-610A+APC

CNC Bearbeitungszentrum

TONGTAI QVM-610A+APC

Baujahr 2008

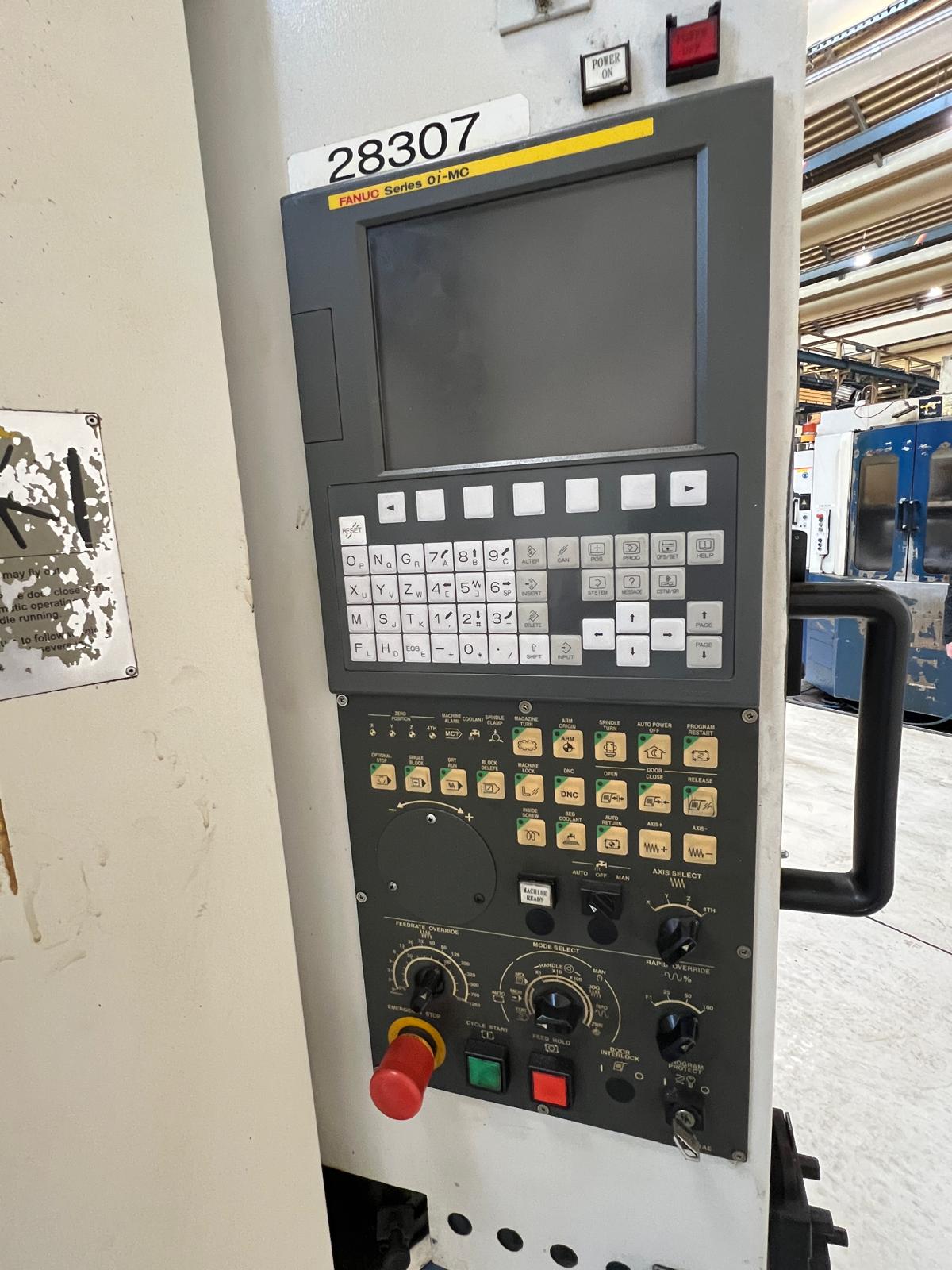

CNC Steuerung FANUC 0i-MC

Technische Daten

X-Achse Verfahrweg  610 mm

Y-Achse Verfahrweg  410 mm

Z-Achse Verfahrweg  460–510 mm

Tischgröße (L × B)  700 × 410 mm

Max. Tischbelastung  ca. 250–400 kg pro Palette

T-Nuten  z. B. 18 × 4 mm

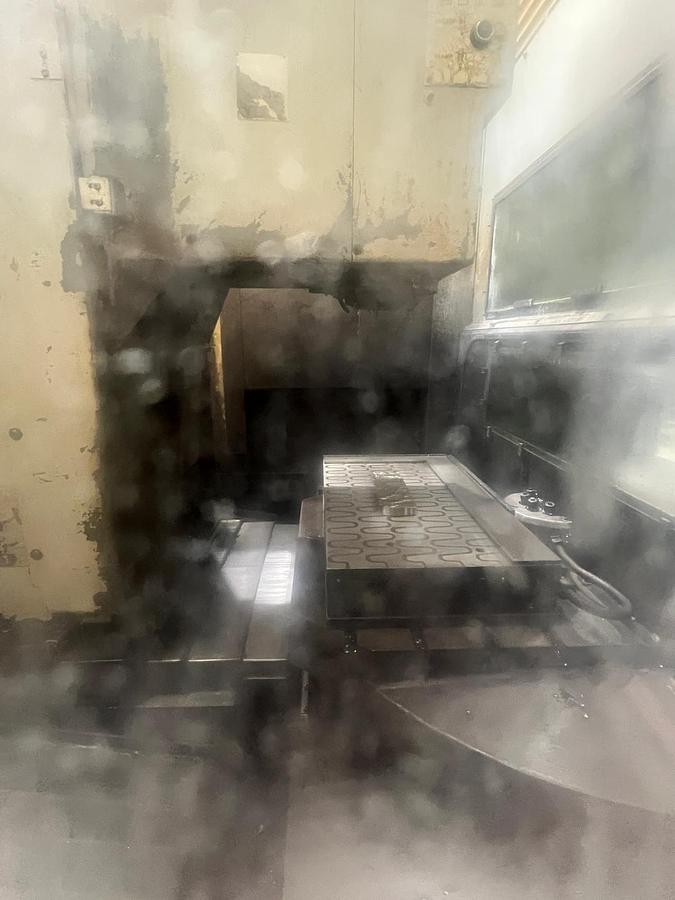

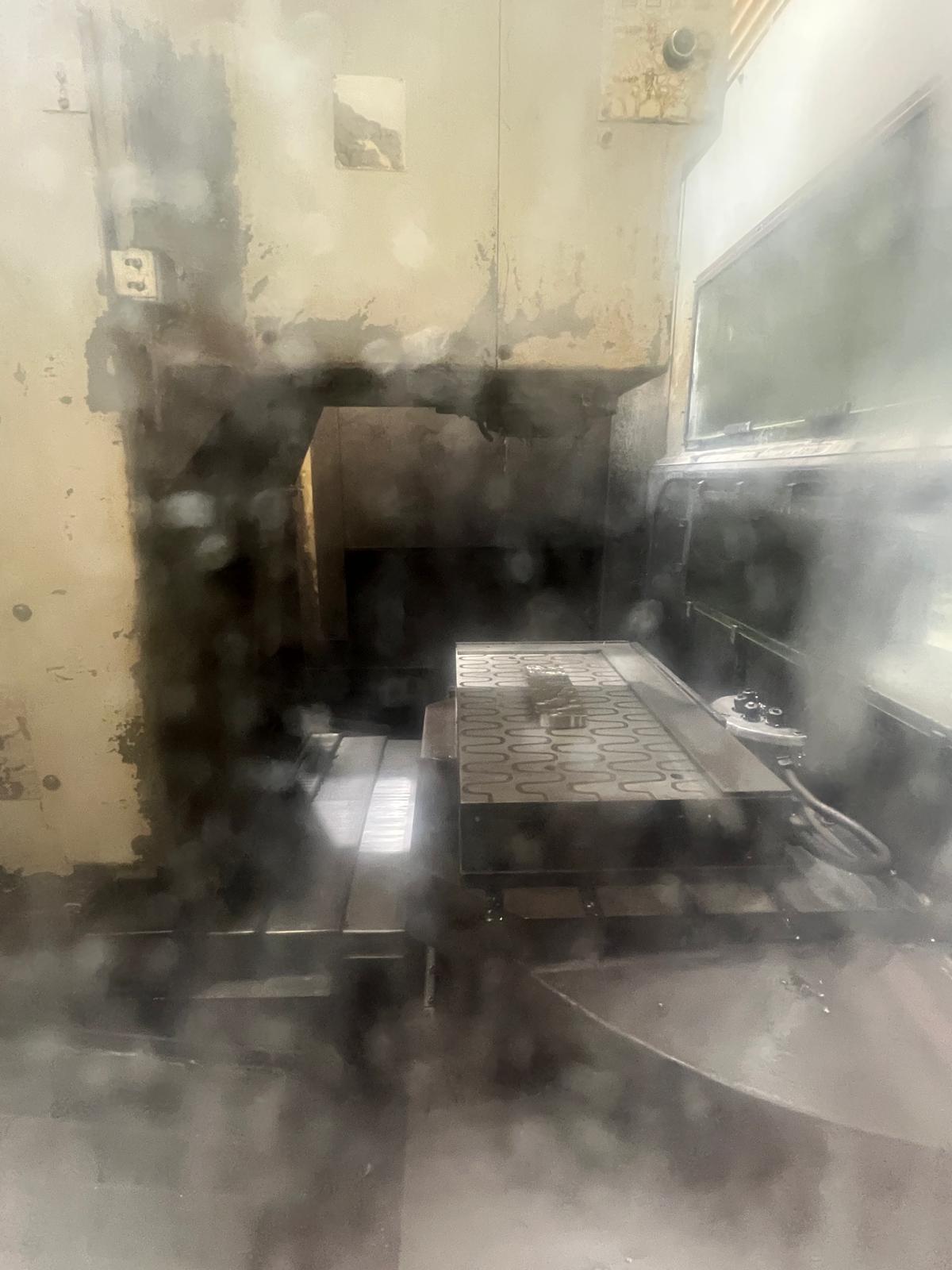

Palettenwechsler:  Automatischer Palettenwechsler (APC), ~ 4 Sek Wechselzeit

Palettenfixierung:  3-Punkt Spannsystem (patentiert) zur Steigerung der Stabilität

Maschinengewicht (ca.)  ca. 7.500 kg

Maschinenabmessungen (L × B × H)  ca. 2360 × 4365 × 2878 mm

Spindel & Antrieb

Merkmal  Spezifikation

Spindelkonus  BT-40 / ISO40

Max. Spindeldrehzahl  8.000 U/min

Spindelmotor  ca. 9 kW

Werkzeugmagazin (ATC)  24 Plätze

Werkzeugkapazität  24 Tools

Max. Werkzeugdurchmesser  ca. 80–125 mm

Max. Werkzeuglänge  bis ~250 mm

Max. Werkzeuggewicht  ca. 7 kg pro Werkzeug

Werkzeugwechselzeit  Schnellwechselarm

Bewegung & Geschwindigkeit

Parameter  Wert

Schnellfahrgeschwindigkeit (X/Y/Z)  bis ca. 30 m/min

Vorschubgeschwindigkeit  bis ca. 10.000 mm/min

Achsen  3 Achsen (X / Y / Z)

Ausstattung & Optionen

✔ Automatischer Palettenwechsler (APC)

✔ 3-Punkt Spannsystem zur Palettenfixierung

✔ FANUC CNC-Steuerung (z. B. 0iMB)

✔ LCD-Farbdisplay

✔ Automatische Schmierpumpe

✔ Kühlmittelsystem inkl. Waschschlauch

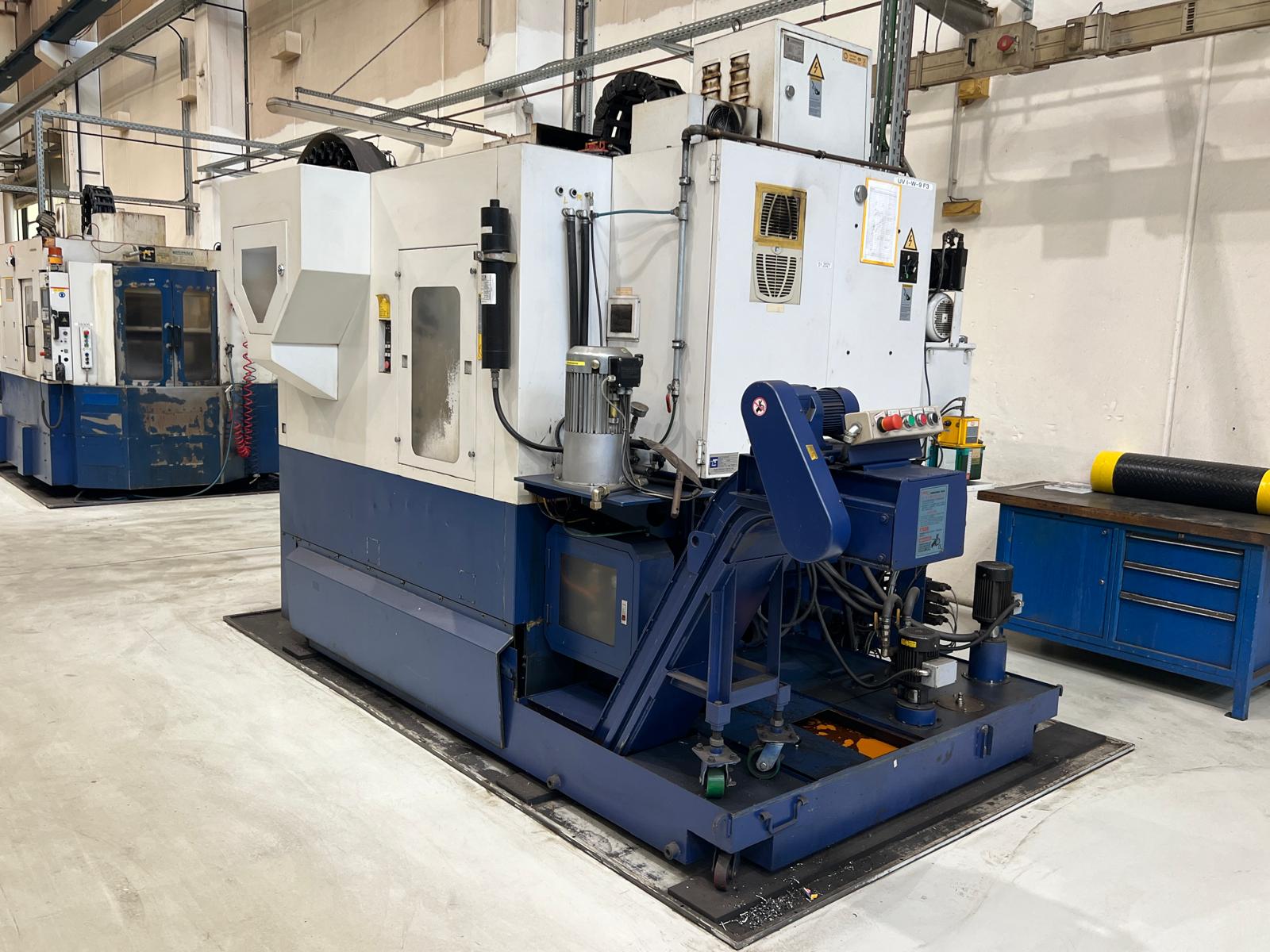

✔ Chip-Förderer

✔ Arbeitsscheinwerfer

✔ Rigid Tapping (Optional)

✔ Handrad (MPG)

Besondere Eigenschaften

  •  Travelling-column-Design (bewegliche Säule, stationärer Tisch) für hohe Steifigkeit

  •  APC-Wechselzeit typ. ~4 Sek. (belastet) durch patentierte 3-Punkt-Spanntechnik

  •  Gute Eignung für Serien- und Mehrschichtfertigung

  •  Typisch für mittlere Serien und Teilefertigung in Metallbearbeitung
