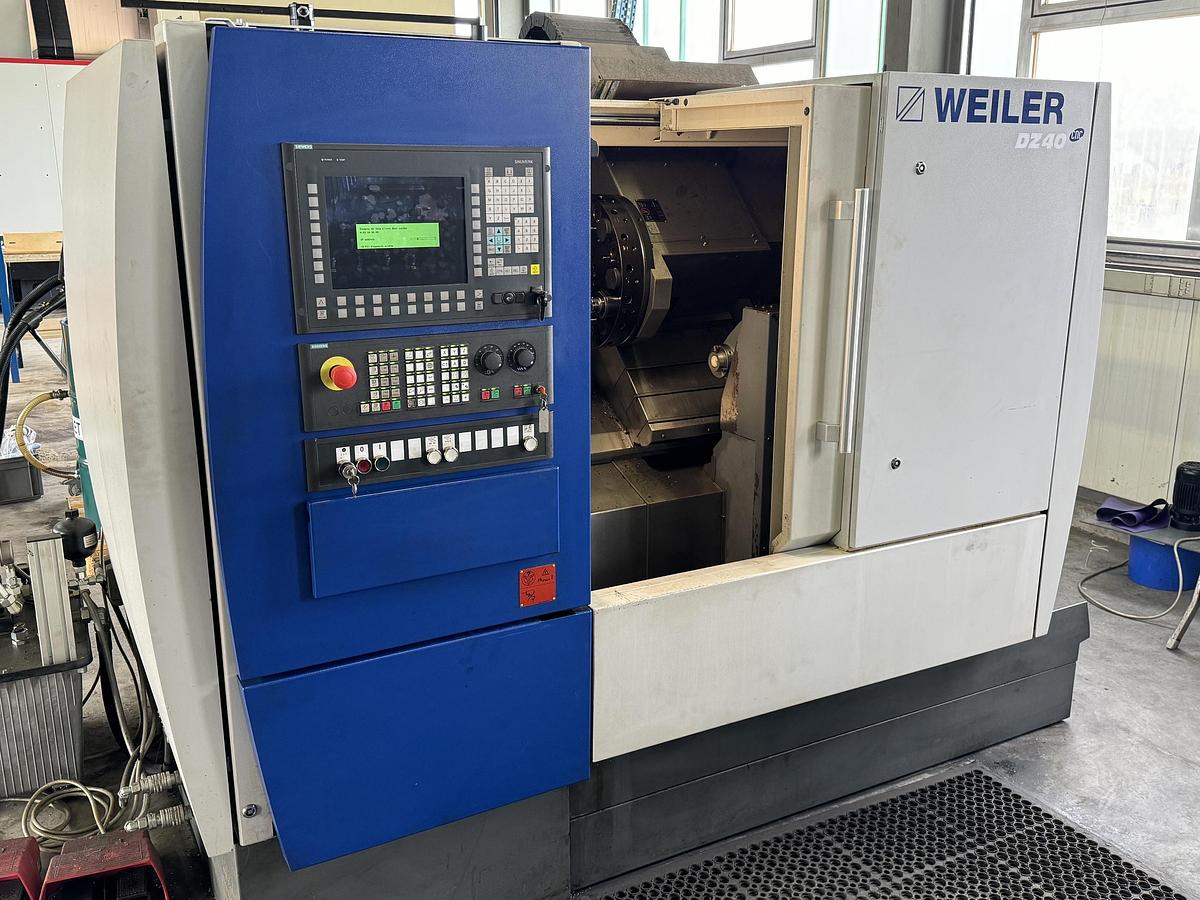

CNC Drehmaschine WEILER DZ 40 ARY

CNC Drehmaschine

WEILER DZ 40 ARY

Baujahr 2008

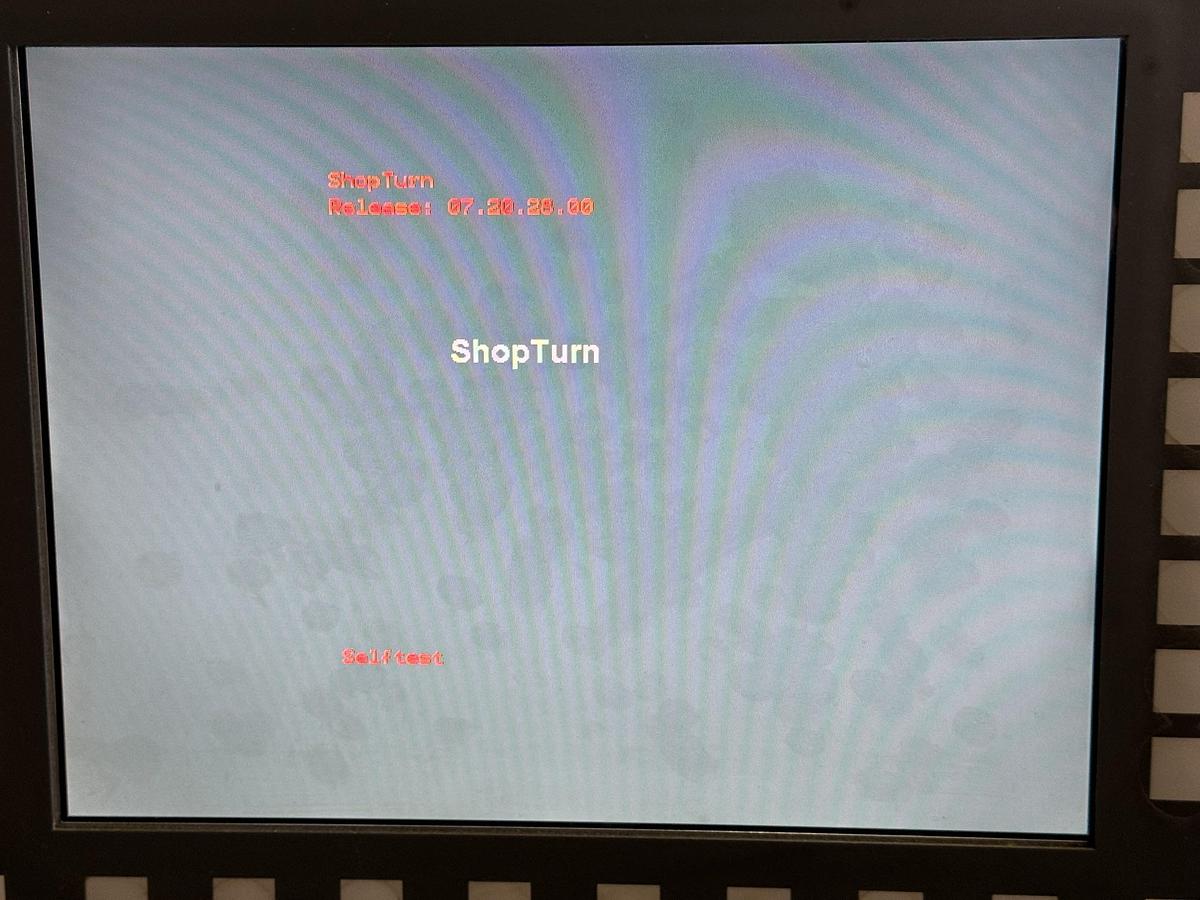

CNC Steuerung SIEMENS 840D mit SHOPTURN

Technische Daten:

Max. Drehdurchmesser: 180 mm

Max. Umlaufdurchmesser: 560 mm

Verfahrweg X-Achse: 200 mm

Verfahrweg Z-Achse: 350 mm

Y-Achse: ±25 mm

Programmierbarer Reitstock (Q-Achse)

Verfahrweg Q-Achse: 360 mm

Reitstock: MK 4

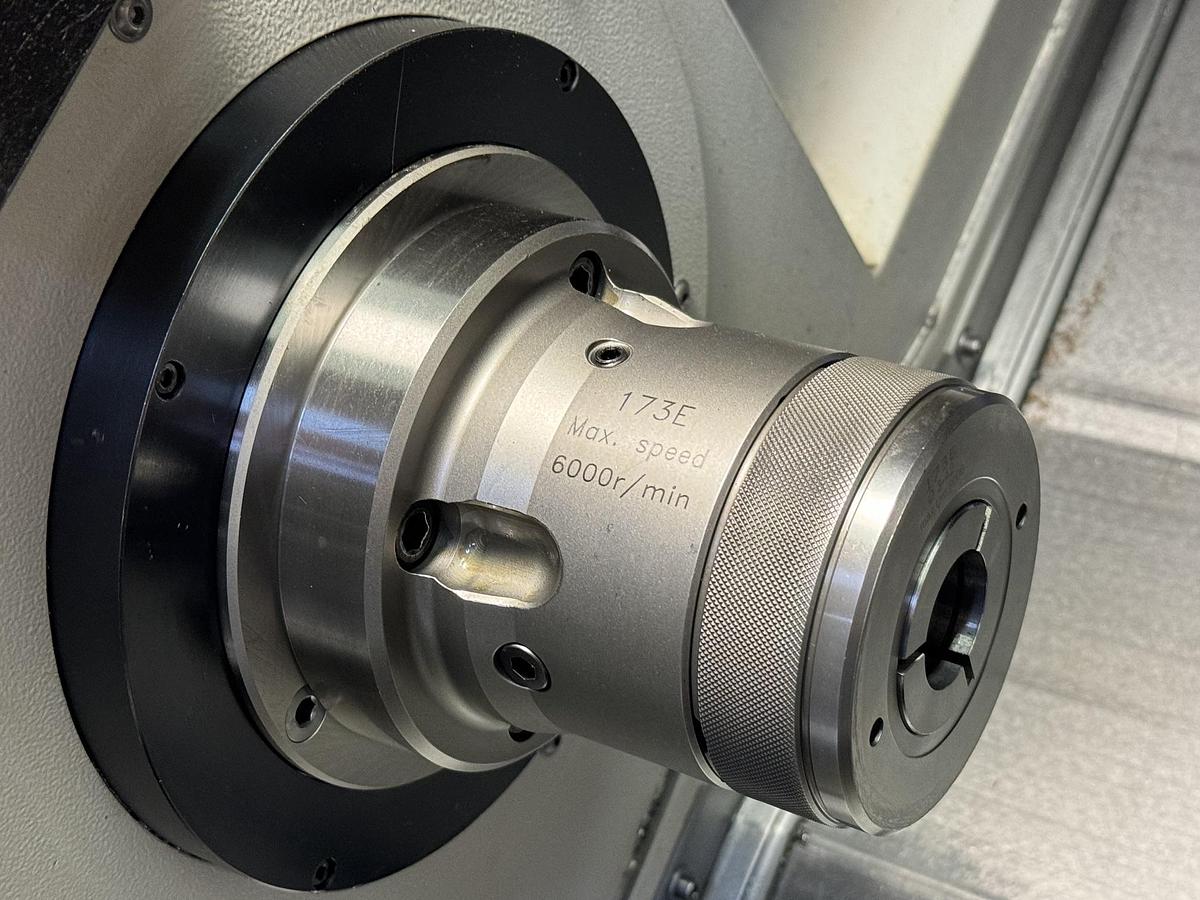

Hauptspindel – Stangendurchlass: 42 mm

Spindelbohrung: 52 mm

Eilgänge X / Z / Q: 30 / 30 / 20 m/min

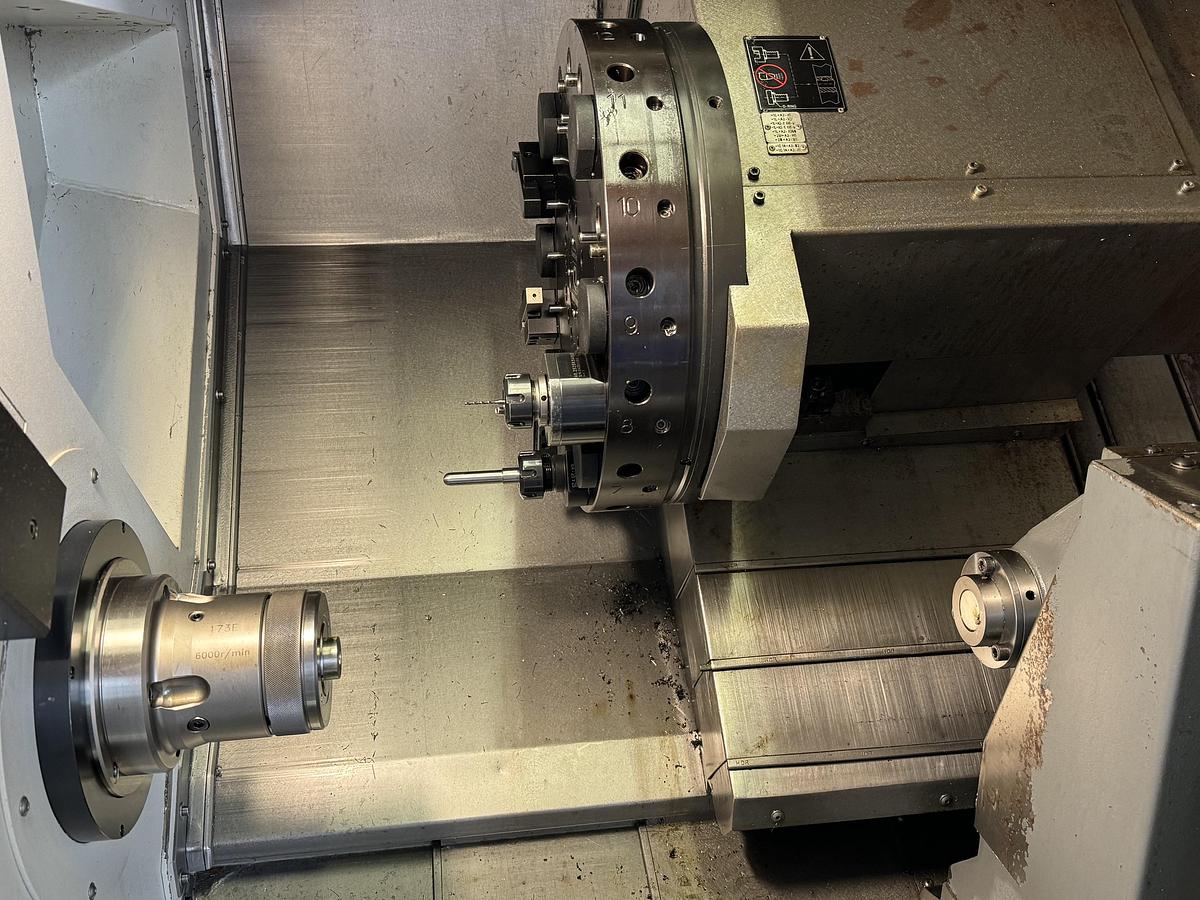

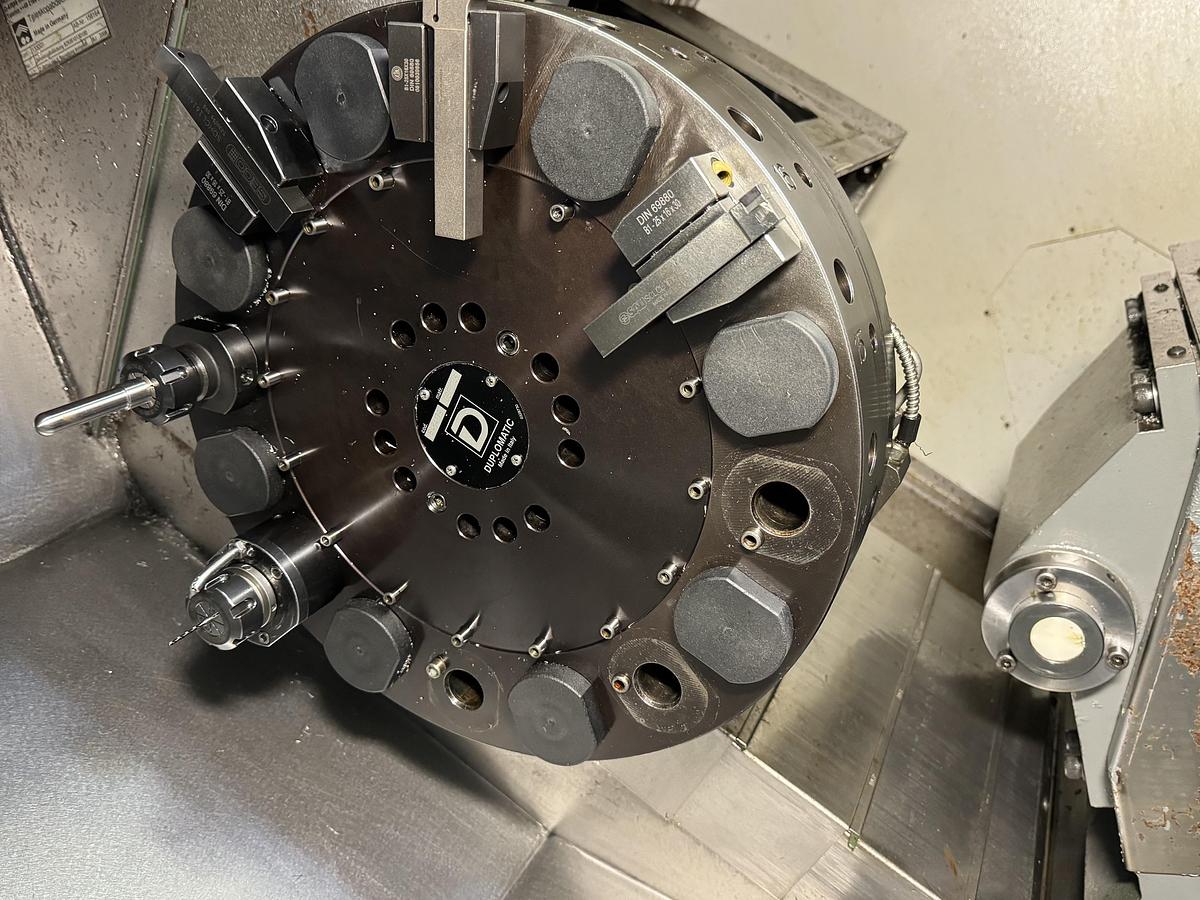

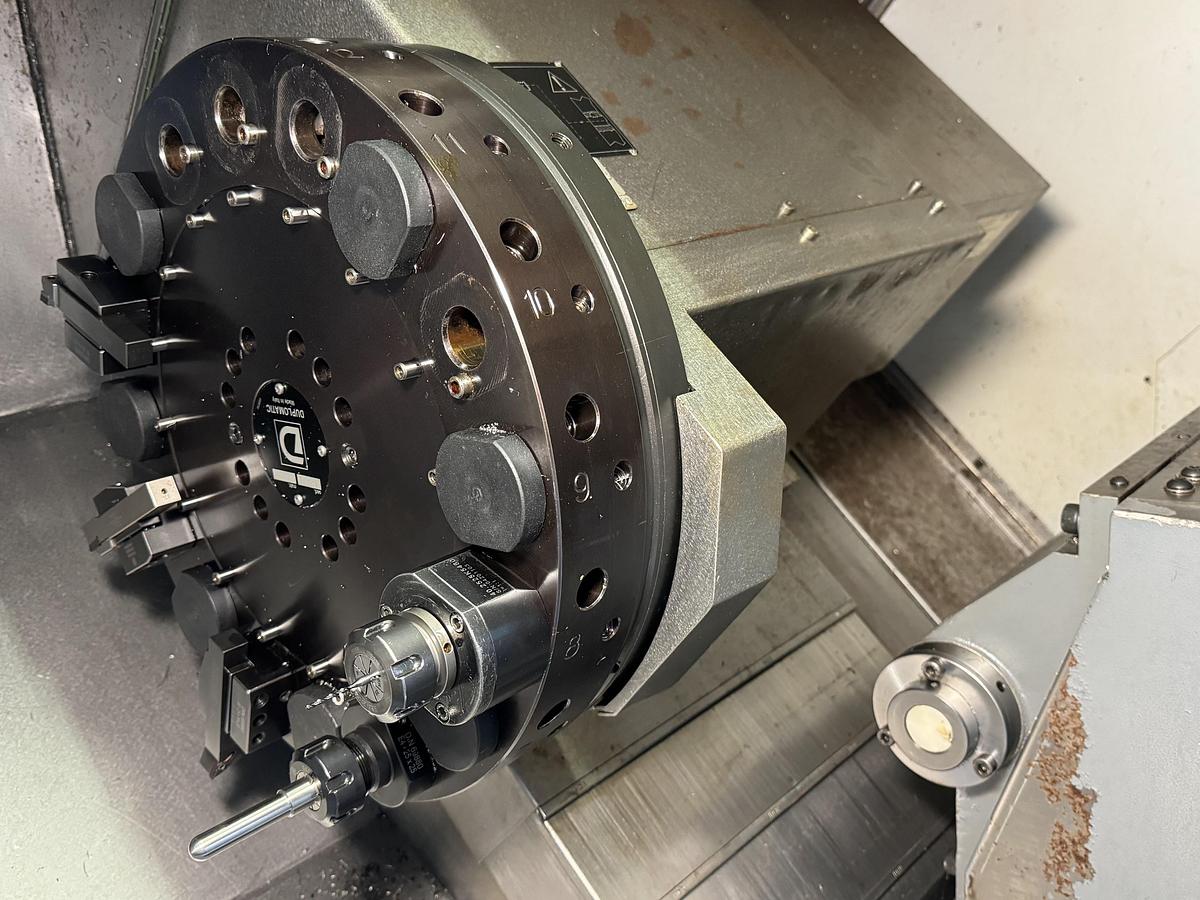

Werkzeugrevolver: 16-fach, alle Stationen angetrieben

Werkzeugaufnahme: VDI 25

Schaftdurchmesser: 25 mm

Drehzahl angetriebene Werkzeuge: bis 4.500 U/min

Abmessungen (ca.):

Länge: 3.300 mm

Breite: 2.000 mm

Höhe: 2.300 mm

Gewicht: ca. 5.000 kg

Ausstattung:

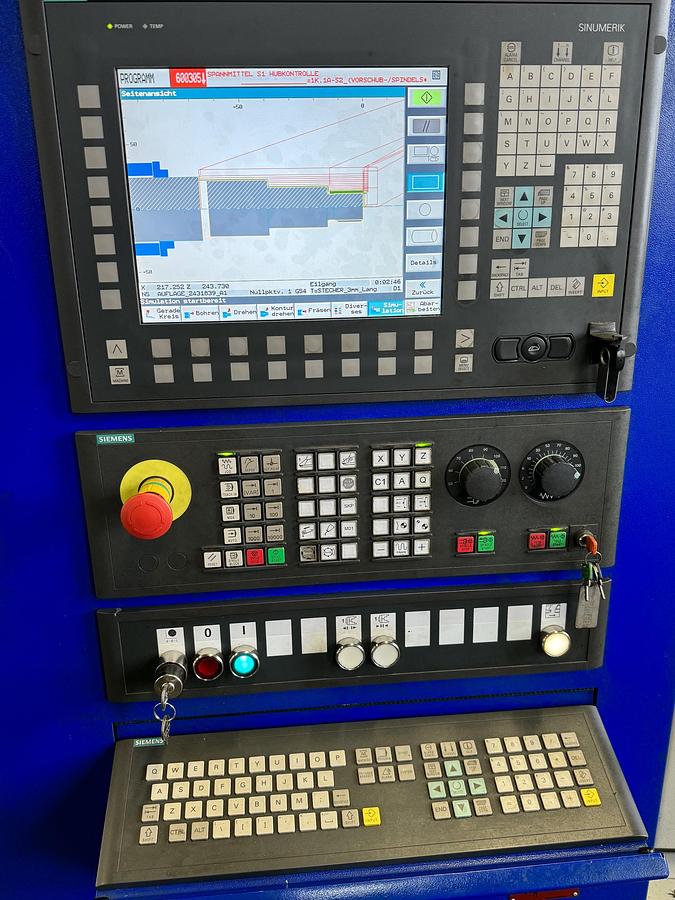

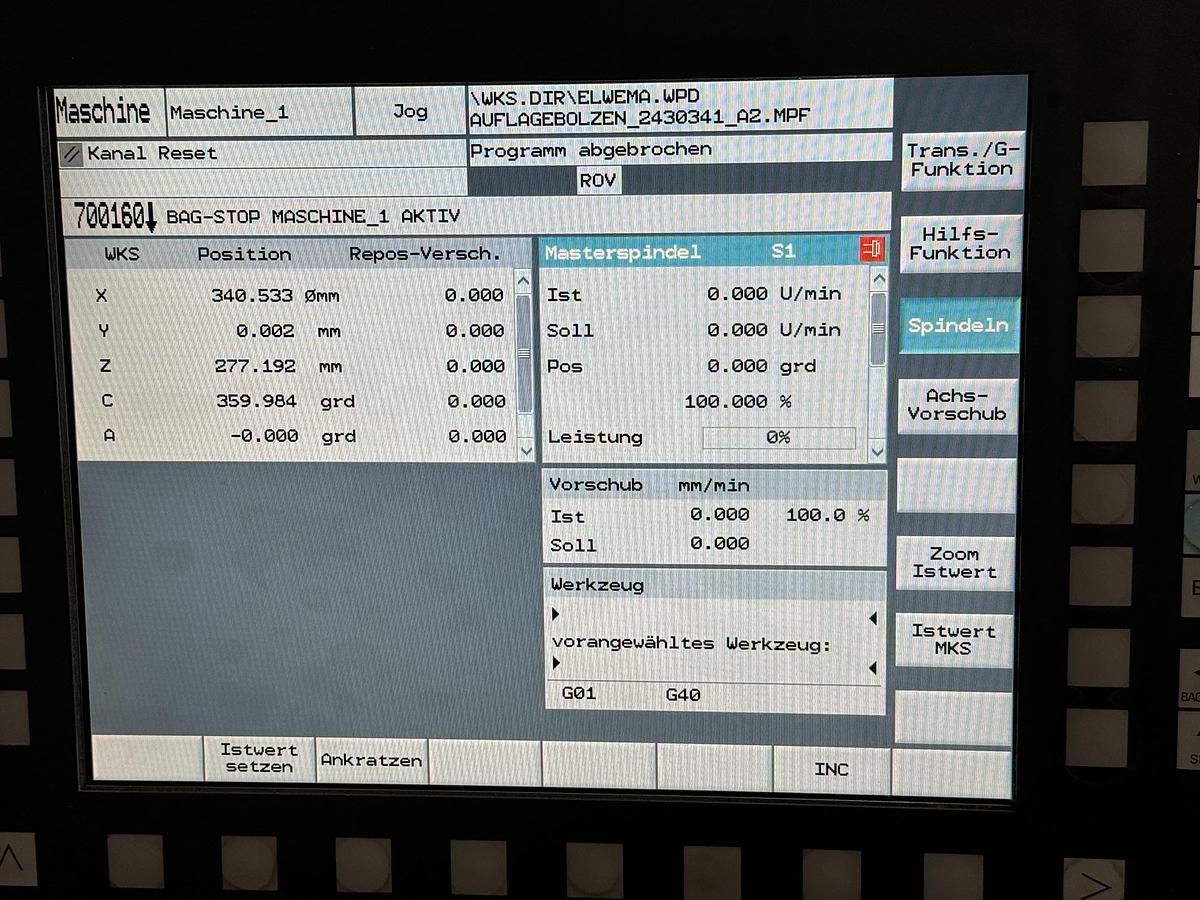

- SIEMENS SINUMERIK 840D CNC-Steuerung mit SHOPTURN

- Y-Achse

- Programmierbarer Reitstock

- 16-fach Werkzeugrevolver mit angetriebenen Werkzeugen

- Teileschale

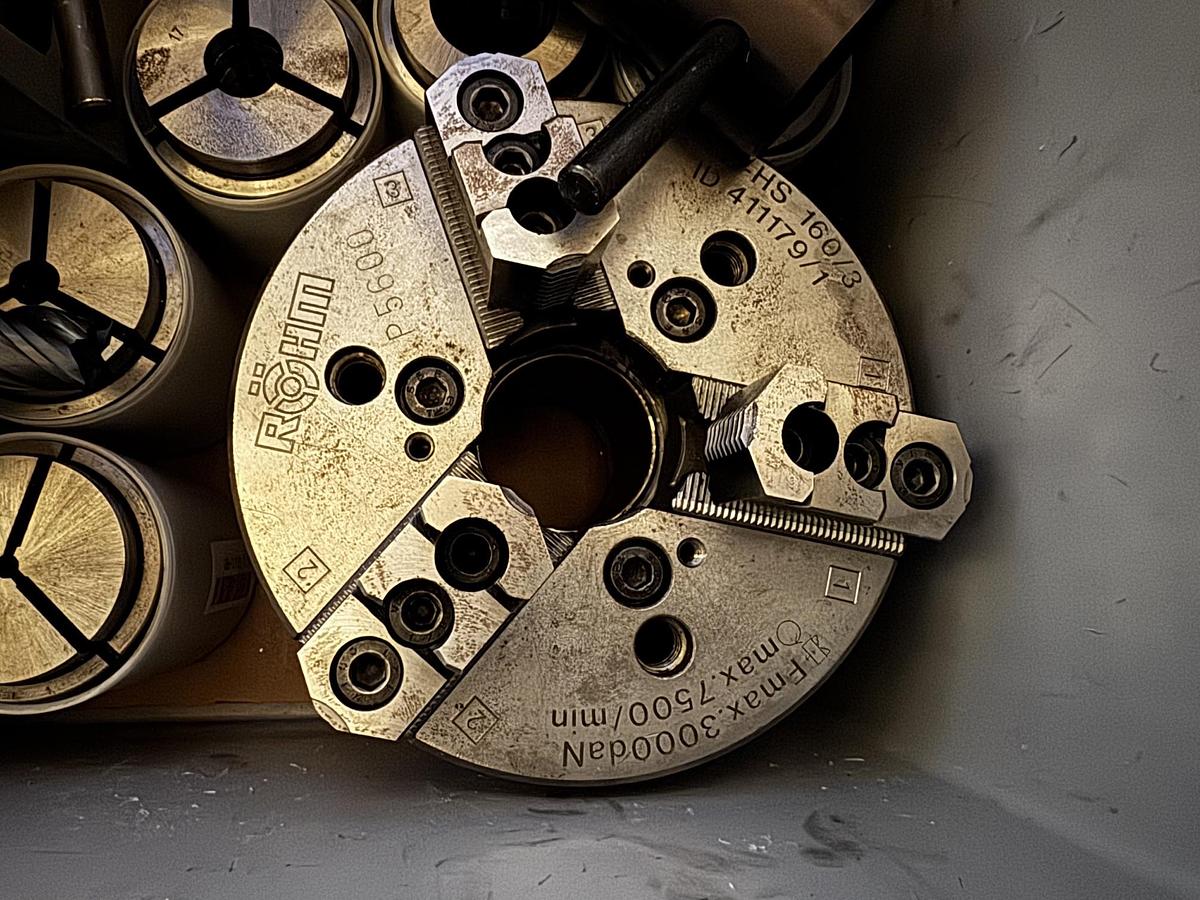

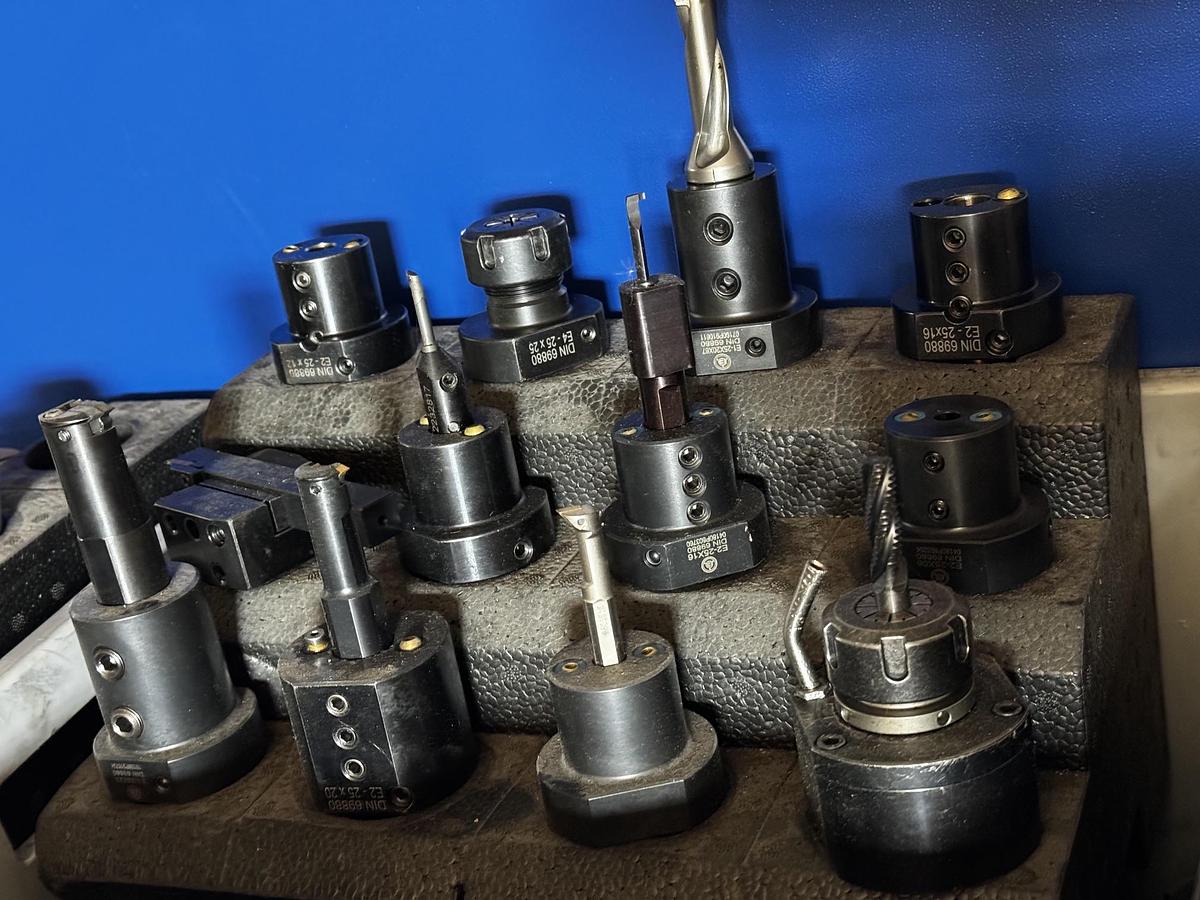

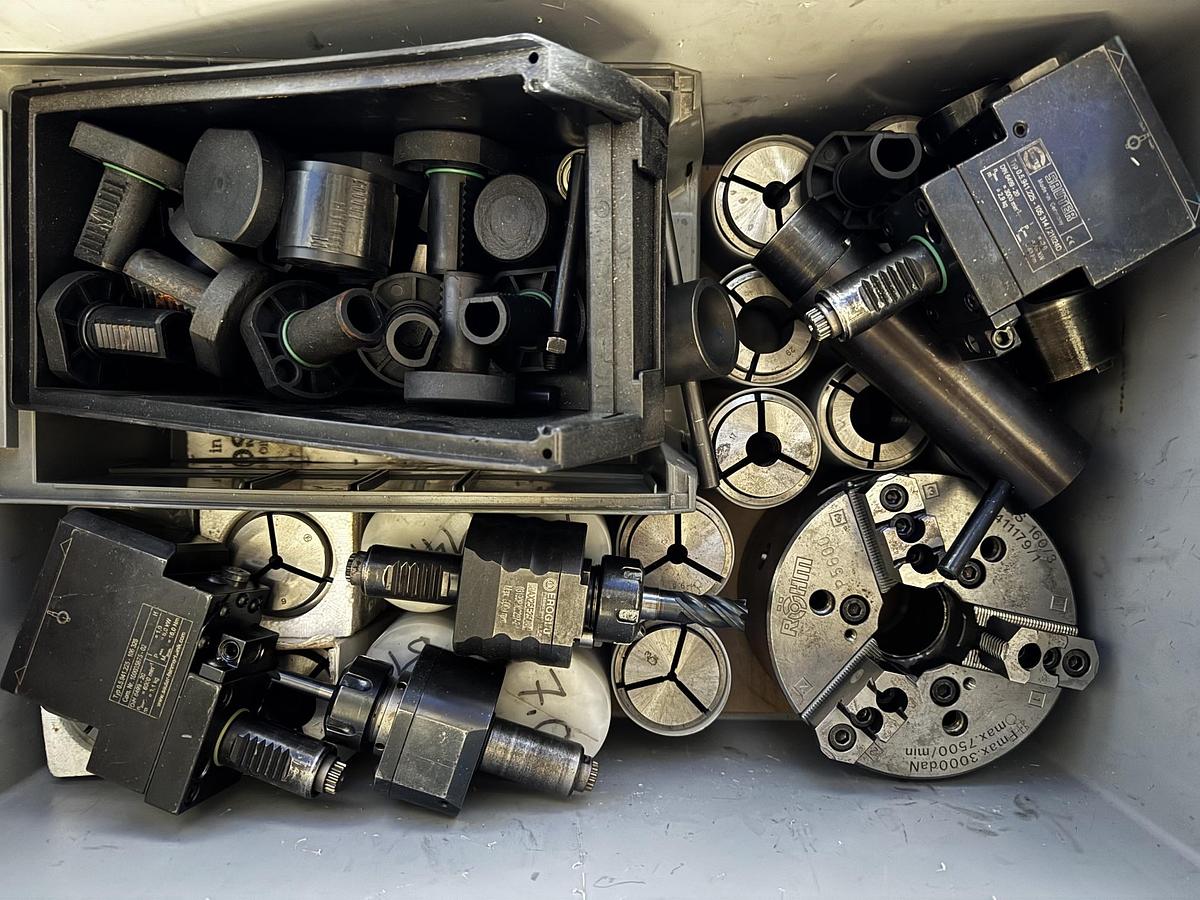

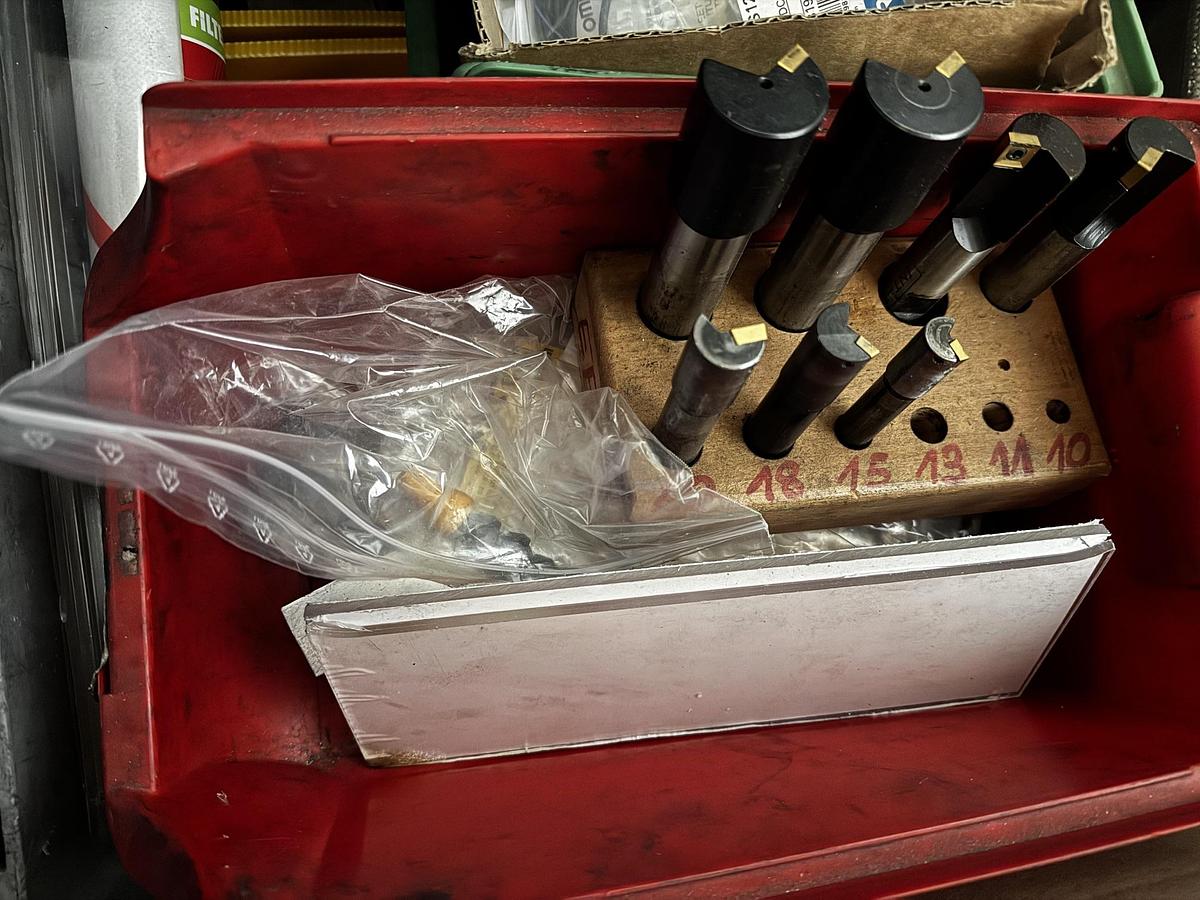

- Diverse Werkzeughalter und Zubehör
