Kühlmittelanlage KNOLL VRF 250/1300 mit Hochdruckpumpe

Kühlmittelanlage KNOLL VRF 250/1300 mit Hochdruckpumpe

Baujahr 2000

KNOLL KSS-Reinigungsanlage VRF 250/1300

Allgemeine Informationen:

  Hersteller: KNOLL Maschinenbau GmbH

  Modell / Typ: VRF 250 / 1300 (Vakuum-Rotationsfilter)

  Baujahr: 2000

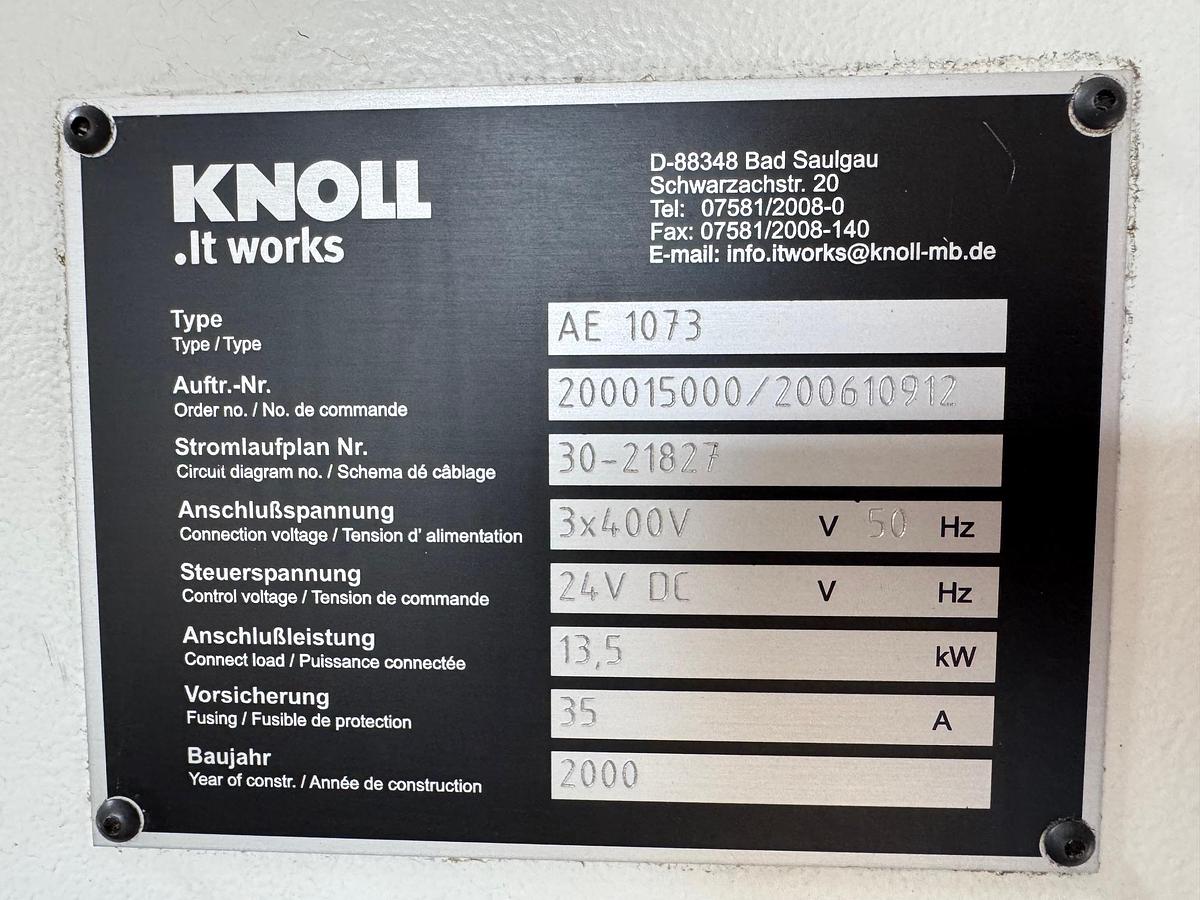

  Anlagennummer: AE 1073 (Referenznummer)

Leistungsdaten:

  Filterleistung: max. 250 l/min (bei Emulsion); ca. 125 l/min (bei Öl).

  Tankvolumen: ca. 1.300 Liter (Großraumbehälter für stabilen KSS-Haushalt).

  Filterfeinheit: Abhängig vom verwendeten Edelstahlgewebe, typischerweise 30–60 µm (nominell).

  Austragssystem: Integrierter Kratzbandförderer zur automatischen Entsorgung der Feststoffe.

Technische Highlights:

  Vliesfreies System: Hohe Wirtschaftlichkeit, da keine Kosten für Filtervlies anfallen; die Reinigung erfolgt über eine rückspülbare Filtertrommel.

  Vakuum-Prinzip: Durch den Unterdruck wird ein effektiver Filterkuchen aufgebaut, der die Filterfeinheit im Betrieb zusätzlich erhöht.

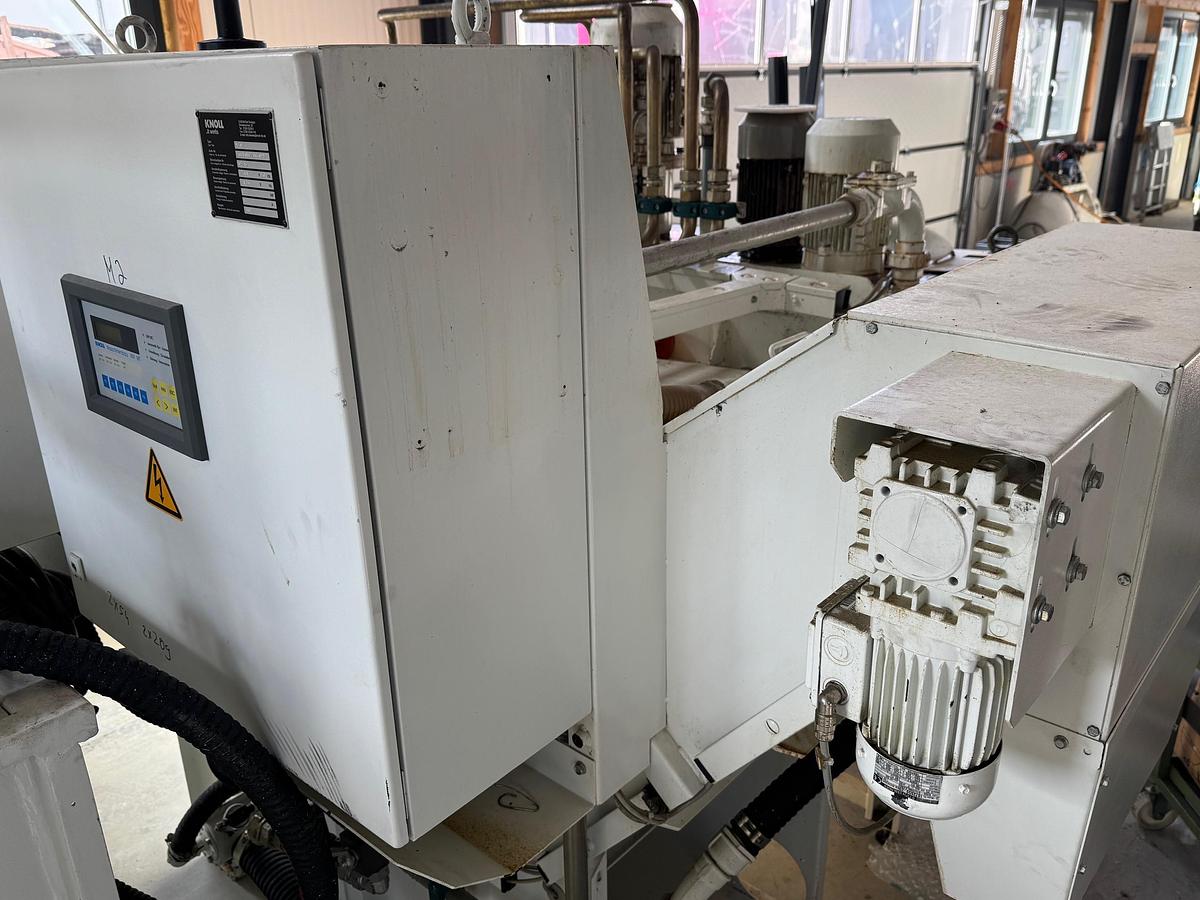

  Kompakte Bauweise: Steuerung und Pumpentechnik sind im/am Gehäuse AE 1073 integriert.

Zustand & Lieferumfang:

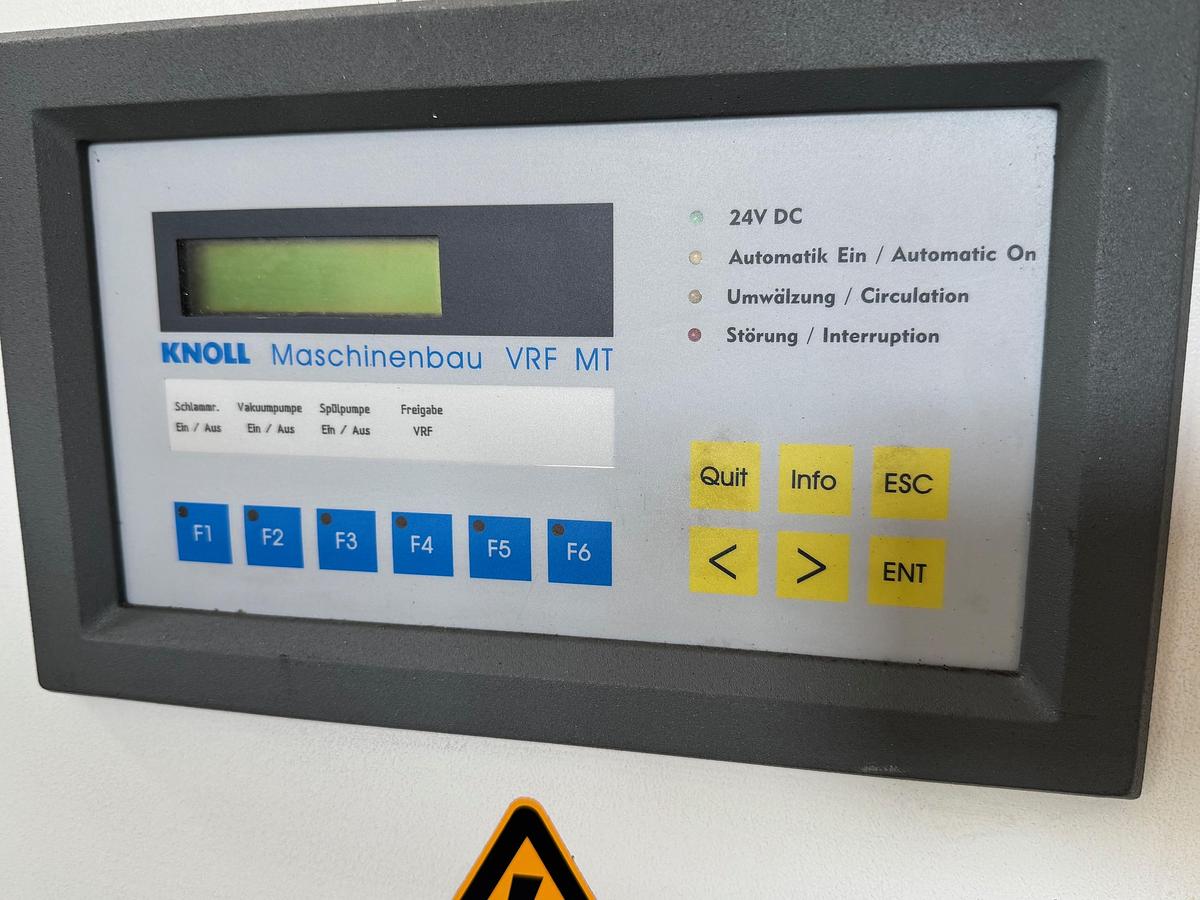

  Steuerung: Original KNOLL Schaltschrank integriert.

  Eignung: Ideal für Schleif-, Dreh- und Fräsprozesse zur zentralen oder dezentralen Versorgung von Werkzeugmaschinen.

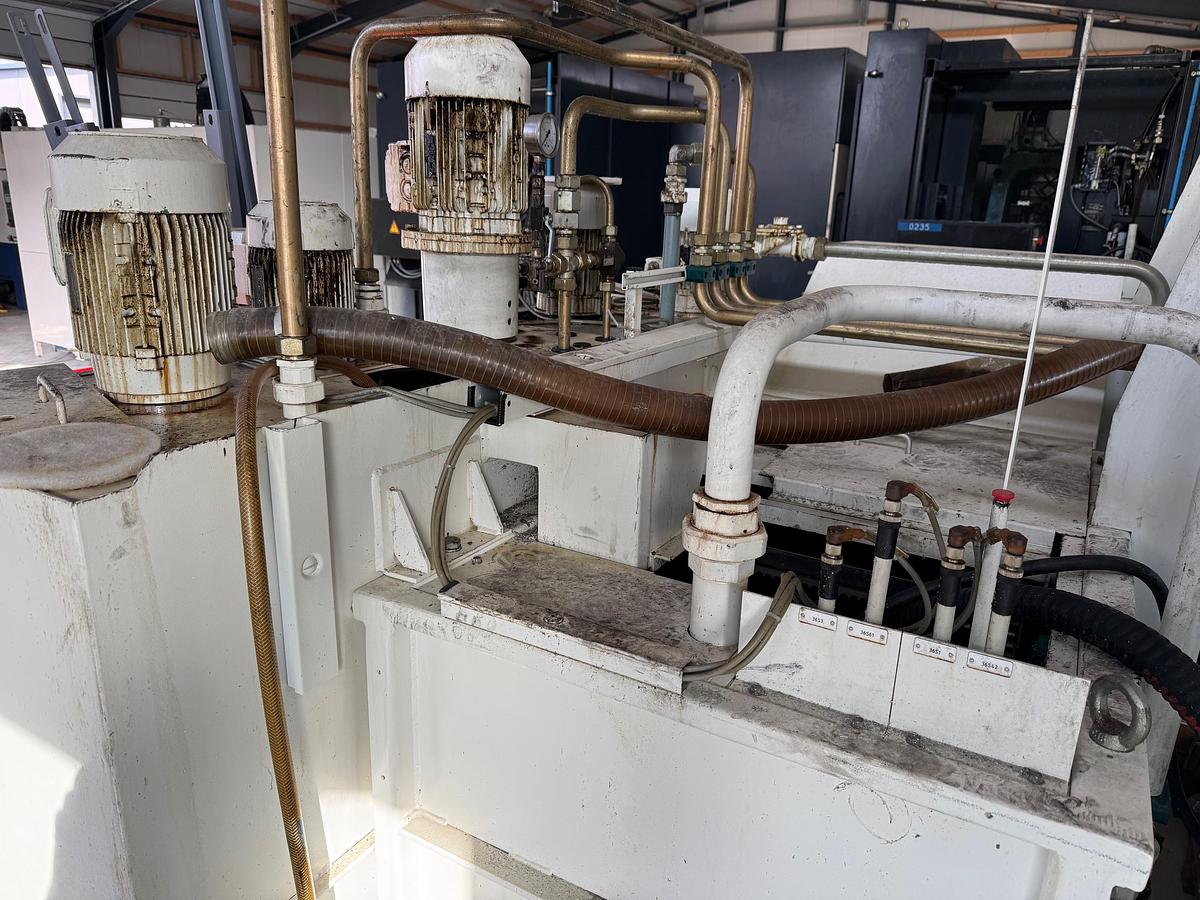

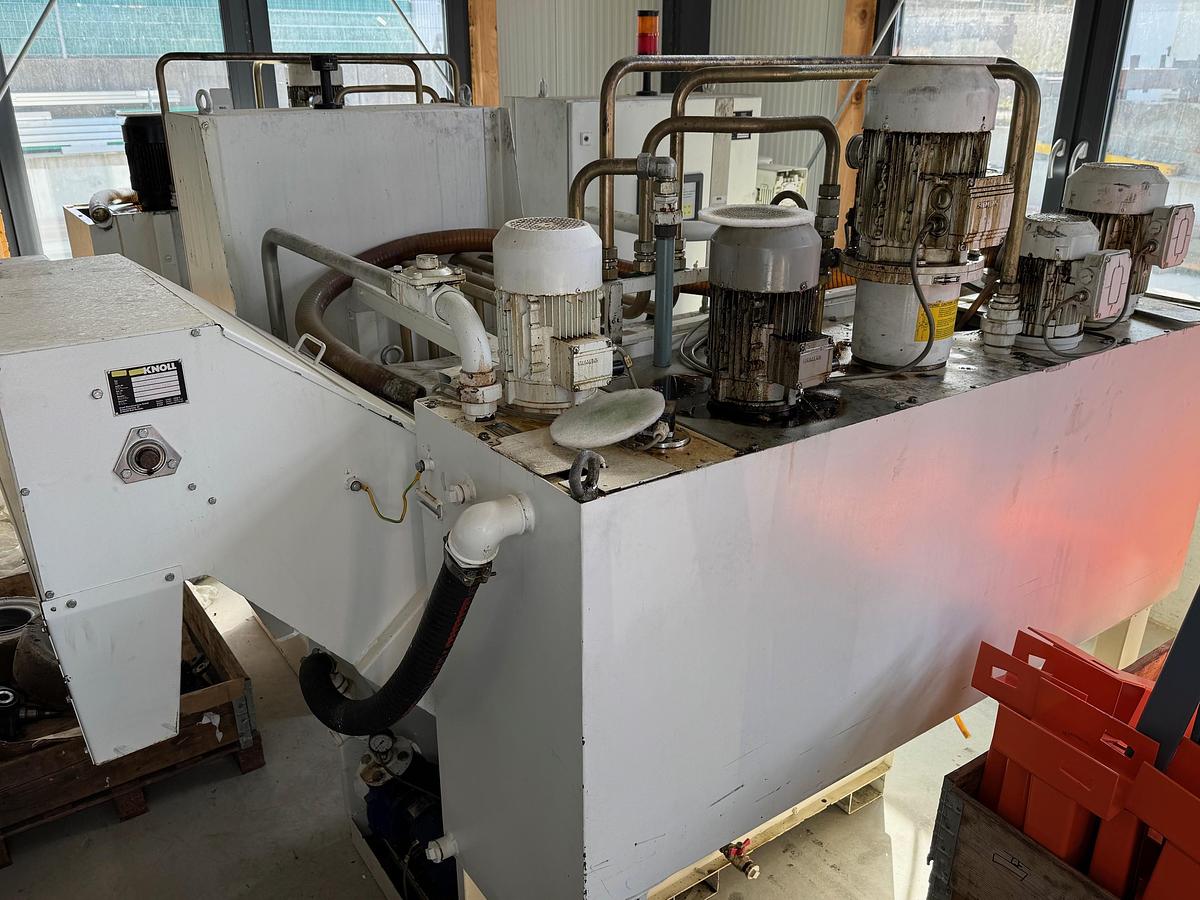

Verbaute Hochdruckpumpen:

TG40-55/22 285

TG25-79/22 345

TG25-95/30 590

KIS 25

Wichtige Merkmale:

Die Anlage ist als "Modulanlage" konzipiert und kann dank universeller Schnittstellen oft per Plug-and-Play an bestehende Bearbeitungszentren nachgerüstet werden. Sie eignet sich besonders für Prozesse mit hohem Späneaufkommen oder Leichtmetallbearbeitung.

  Abmessungen: Die Standardmaße für ein VRF 250 System liegen bei ca. 2200 x 1500 x 1600 mm (L x B x H).

  Gewicht: Das Eigengewicht beträgt ca. 1.100 kg.

  Anschlusswert: Gesamtleistung ca. 4 kW bei 400 V.

Systemübersicht

Die Anlage dient als dezentrale Hochdruckstation zur Versorgung von Werkzeugmaschinen mit gereinigtem Kühlschmierstoff (KSS). Sie kombiniert Filtration, Drucksteigerung und elektrische Steuerung in einem kompakten Gehäuse.

Technische Kernkomponenten
