Siemens SIMOTICS 1FK7101-5AF71-1AH3 Synchron-Servomotor

Siemens SIMOTICS 1FK7101-5AF71-1AH3 Synchron-Servomotor

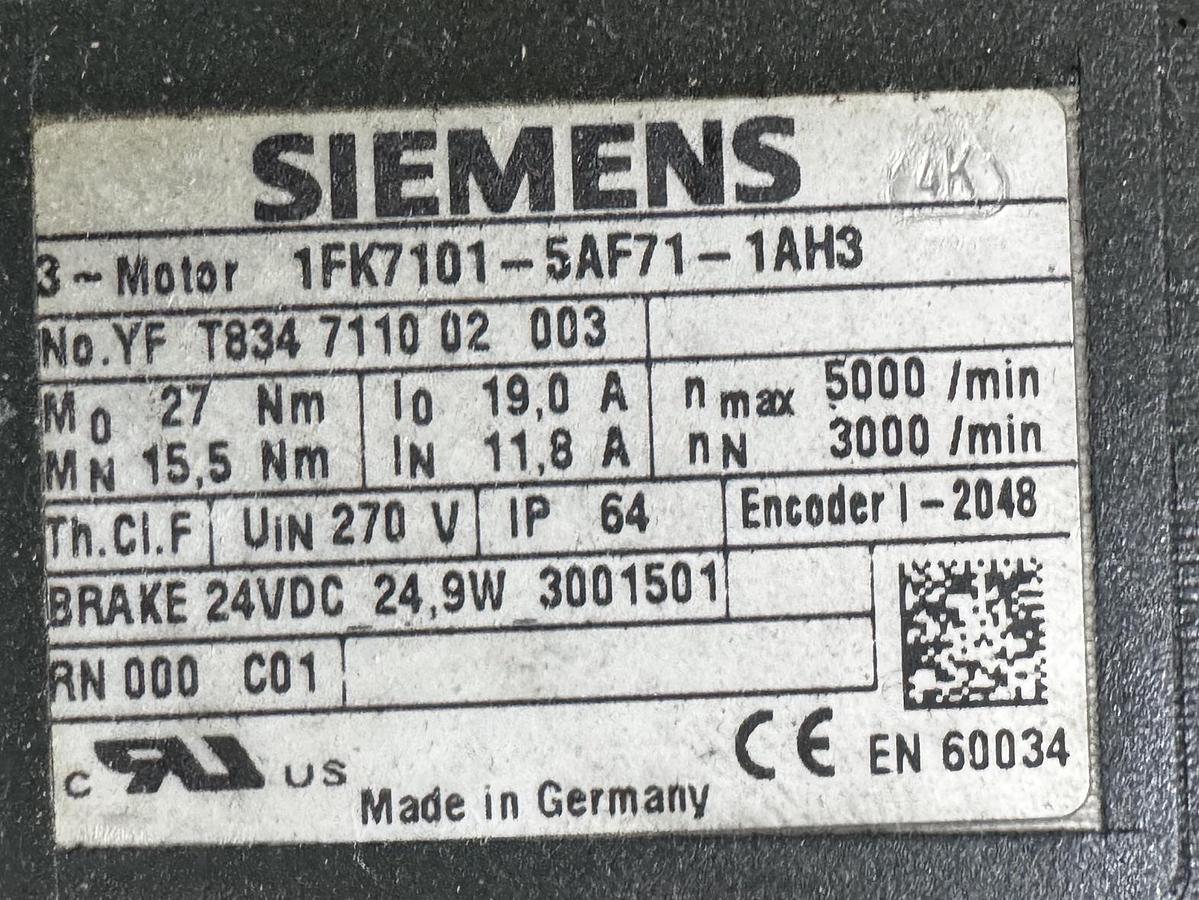

Allgemeine Produktdaten

• Hersteller: Siemens AG

• Produktfamilie: SIMOTICS S / 1FK7 Synchronmotor (Generation 1, Compact)

• Motortyp: Permanenterregter Synchronmotor (3-phasig)

• Herstellungsland: Made in Germany

• Zertifizierungen: CE, cURus (konform nach EN 60034)

Technische Leistungsdaten (Engineering Data)

• Stillstandsdrehmoment (M₀): 27 Nm

• Nenndrehmoment (\(M_{N}\)): 15,5 Nm

• Nullstrom / Stillstandsstrom (I₀): 19,0 A

• Nennstrom (\(I_{N}\)): 11,8 A

• Nenndrehzahl (\(n_{N}\)): 3000 /min (rpm)

• Maximale Drehzahl (\(n_{max}\)): 5000 /min (rpm)

• Bemessungsspannung (\(U_{IN}\)): 270 V

• Polzahl: 8-polig

• Wirkungsgrad (η): 93,0 %

Mechanische Ausführung & Umgebungsbedingungen

• Achshöhe: 100 mm

• Kühlung: Natürliche Selbstkühlung (Natural cooling)

• Schutzart: IP 64 (staubdicht und geschützt gegen Spritzwasser)

• Wärmeklasse / Isolationsklasse: Th.Cl.F (Klasse F, ausgelegt für eine Temperaturerhöhung bis Δ T = 100 K bei maximal 40°C Umgebungstemperatur)

• Schwingstärkestufe: Stufe A

Integrierte Haltebremse (Brake)

• Betriebsspannung: 24 V DC (Gleichstrom)

• Leistungsaufnahme: 24,9 W

• Identifikationsnummer: 3001501

Gebersystem (Encoder)

• Typ: Inkrementeller Sinus-/Cosinus-Geber (Encoder I-2048)

• Auflösung: 2048 Impulse/Umdrehung
