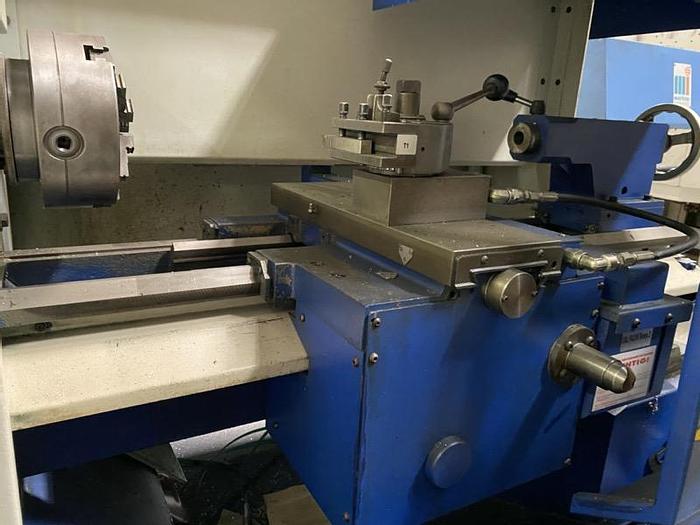

CNC Zyklengesteuerte Drehmaschine

PINACHO SmartTurn 5/165

Baujahr 2004

CNC Zyklen-Steuerung FANUC 0i Mate TC

Drehlänge: 1000 mm

Drehdurchmesser über Bett: 335 mm

Drehdruchmesser über Werkzeugschlitten : 310 mm

gr. Drehdurchmesser über Querschlitten: 168 mm

Hauptspindeldurchmesser: 42 mm

Drehzahlenbereich:: 60-2000 U/min

max. Arbeitsvorschub: 0-5000 mm/sec

Reitstock-Spindel-Verfahrweg: 140 mm

Multifix Schnellwechselstahlhalter

Herstellerbeschreibung:

- einfachste Bedienmöglichkeiten sowie flexible Arbeitsoperationen wie bei einer konventionellen Drehmaschine

- ermöglicht die Fertigung kompliziertester geometrischer Werkstücke mit der Genauigkeit und Geschwindigkeit einer CNC Drehmaschine

- schnellste Produktion von Radien und Konen ohne aufwendige Leitlineale oder hydr. Kopiereinrichtungen

- ermöglicht das Schneiden jeglicher Gewinde

- eine der preisgünstigsten Maschinen dieser Leistungsklasse

FANUC - Steuerung:

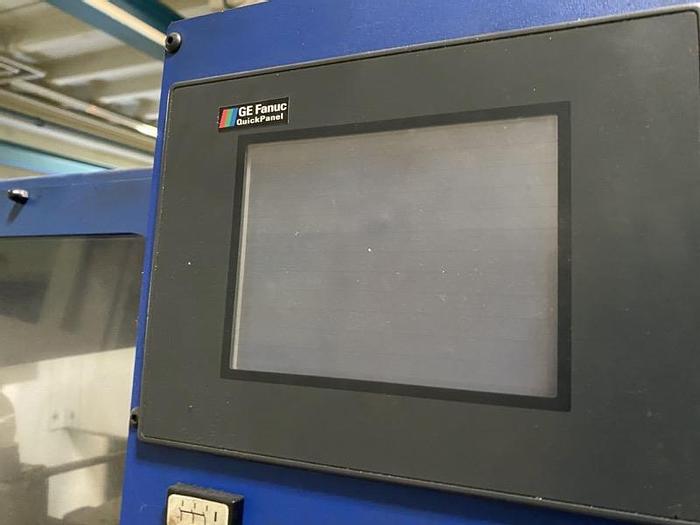

Die einzelnen Funktionen werden über eine robuste Touchscreen Bedieneinheit aufgerufen.

Der Bildschirm ist so organisiert, das stets nur die wirklich benötigten Daten angezeigt werden wie:

- Achsaenpositionen

- Vorschubgeschwindigkeit

- Spindeldrehzahl

- ausgewähltes Werkzeug

- Arbeitsdaten

- ausgewählter Zyklus

Weitere Merkmale:

- elektronische Händräder mit verschiedenen Übersetzungsfaktoren

- Aufschiebbare Arbeitsraum-Schutztüren

- Kühlmitteleinrichtung im Maschinenfuß

- Schaltschrank fest an der Maschine

- Schnittstelle RS 232

- Betriebsanleitung und elektrischer Schaltplan
