CNC Bearbeitungszentrum DECKEL MAHO DMC 635 V

Verkauft

CNC Bearbeitungszentrum DECKEL MAHO DMC 635 V

Schwäbisch Gmünd, Deutschland

Beschreibung

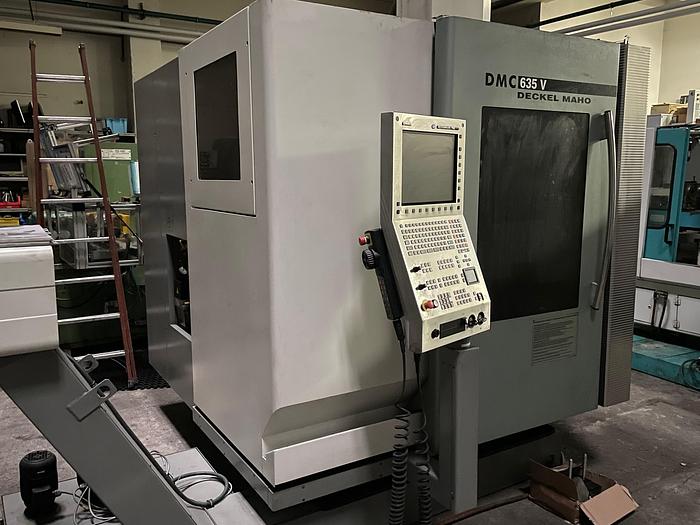

CNC Bearbeitungszentrum

DECKEL MAHO DMC 635 V

Baujahr 2006

Steuerung HEIDENHAIN iTNC 530


Technische Daten

Arbeitsbereich

X-Achse 635 mm

Y-Achse 510 mm

Z-Achse 460 mm

Vorschubantrieb

AC-Servomotoren für Achse X, Y und Z

Vorschubgeschwindigkeit X., Y-, Z-Achse stufenlos, bis 20.000 mm/min

Vorschubkraft X-, Y-, Z-Achse 40% ED 5.000 N

Eingabefeinheit X-, Y-, Z-Achse 0,001 mm

Eilgang X-, Y-, Z-Achse 30 m/min

Hauptantrieb – 8.000 min-1

Direktantrieb durch drehzahlgeregelten Asynchronmotor

Drehmoment - S1 100% ED / S6 40% ED, max. 57 Nm / 83 Nm

Motorleistung - S1 100% ED / S6 40% ED, max. 8,4 kW / 13 kW

Drehzahl, stufenlos programmierbar max. 8.000 min-1

im Einrichtbetrieb max. 800 min-1

bei Programmüberprüfung mit manuellem Eingriff max. 5.000 min-1

Arbeitsspindel 8.000 min-1

Werkzeugaufnahme SK 40 – DIN 69871 A

Werkzeugspannung pneumatisch / mechanisch

Werkzeugwechsler mit Doppelgreifer

Magazinplätze 20 Stück

Max. Werkzeug-Ø ohne freie Plätze 80 mm

Max. Werkzeug-Ø mit freien Nachbarplätzen 130 mm

Max. Werkzeuglänge ab Spindelnase 300 mm

Max. Werkzeuggewicht, bei autom. Wechsel 6 kg

Max. Werkzeug-Gesamtgewicht im Magazin 60 kg

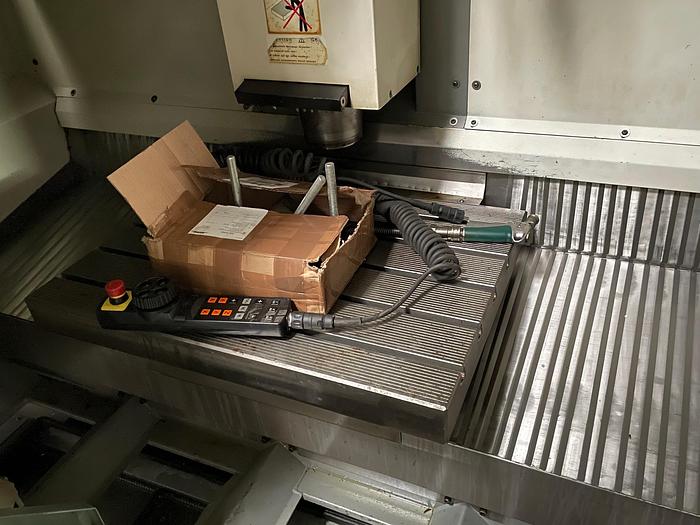

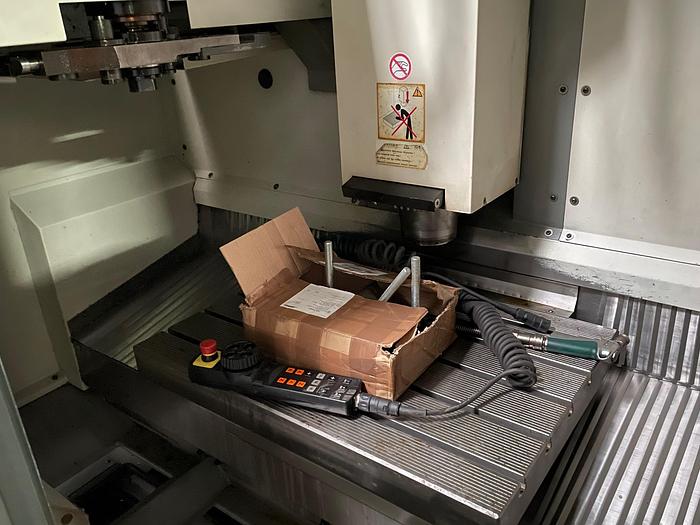

Arbeitstisch

Aufspannfläche 790 x 560 mm

Abstand der T-Nuten 100 mm

Anzahl der Spannuten / Größe 4 / H12

Richtnut / Größe 1 / 14 H7

Beladung max. (tischmittig) ca. 600 kg

Beschickungshöhe (Boden-Oberkante Tisch) 720 mm

Kühlschmierstoffbehälter

Behälterinhalt 120 l

Späneförderer

Behälterinhalt 200 l


Höhe der Maschine 2.600 mm

Transporthöhe 2.150 mm

Breite – Maschine ohne Steuerung 1.800 mm

Breite – Maschine mit Späneförderer 3.160 mm

Länge – Maschine mit Kommandostation angeklappt 2.530 mm

Länge – Maschine mit Kommandostation voll geschwenkt 2.770 mm

Aufstellfläche L x B

mit Späneförderer 4.250 x 5.100 mm


Ausstattung

Späneförderer

Spülpistole

Kühlluft

Betriebsart 4

Betriebsanleitung / Dokumentation

Maschinenparameter auf CD

Elektronisches Handrad


Spezifikationen

Jahr2006
ZustandGebraucht
Lagernummer2100129
