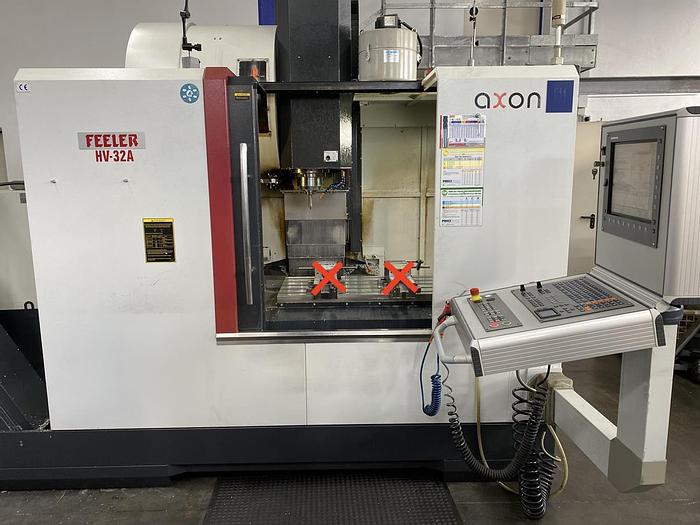

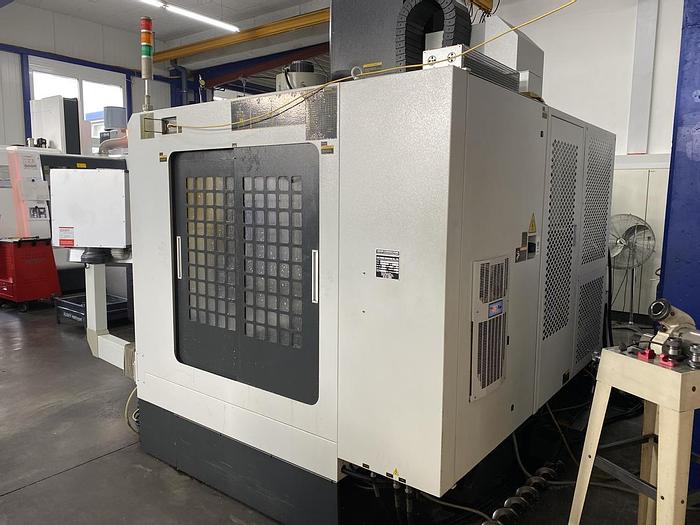

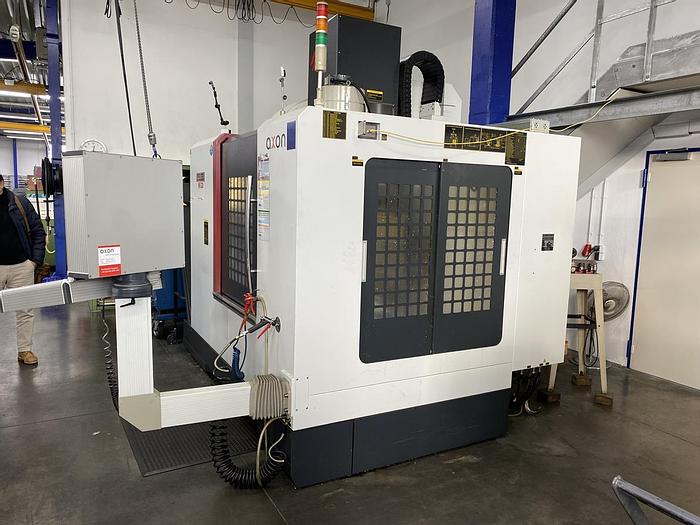

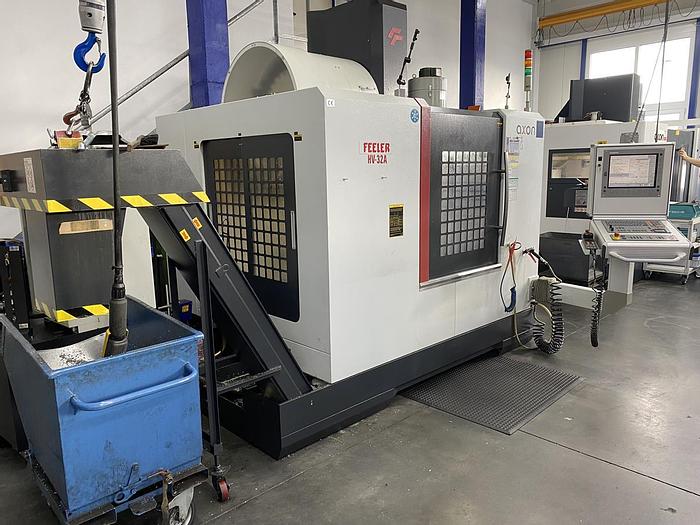

CNC-Bearbeitungszentrum FEELER HV-32A

CNC-Bearbeitungszentrum FEELER HV-32A

Kontaktieren Sie uns für den Preis

Schwäbisch Gmünd, Deutschland

oderanrufen +49 7171 8749911

Beschreibung

CNC-Bearbeitungszentrum


FEELER HV-32A


Baujahr 2012

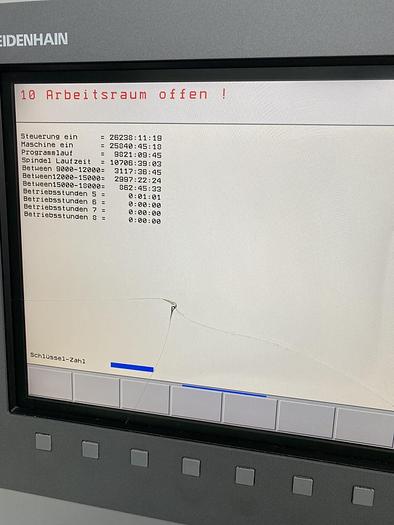

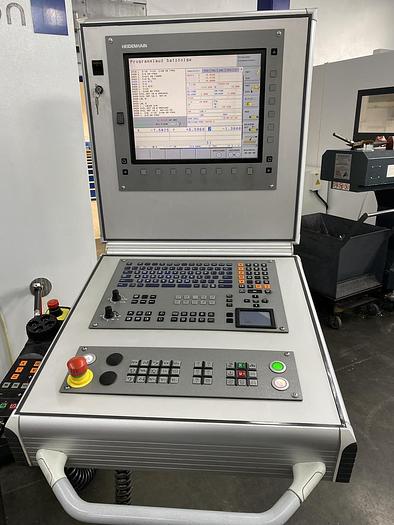

CNC-Steuerung HEIDENHAIN iTNC 530




Technische Eigenschaften


Verfahrweg der X-Achse 800 mm


Verfahrweg der Y-Achse 520 mm


Verfahrweg Z-Achse 505 mm


Abstand Spindelnase - Tisch 130 - 635 mm


Abstand Säulenvorderkante - Spindelmitte 560 mm


Eilgang max (X/Y/Z) 60 / 60 / 30 m/min

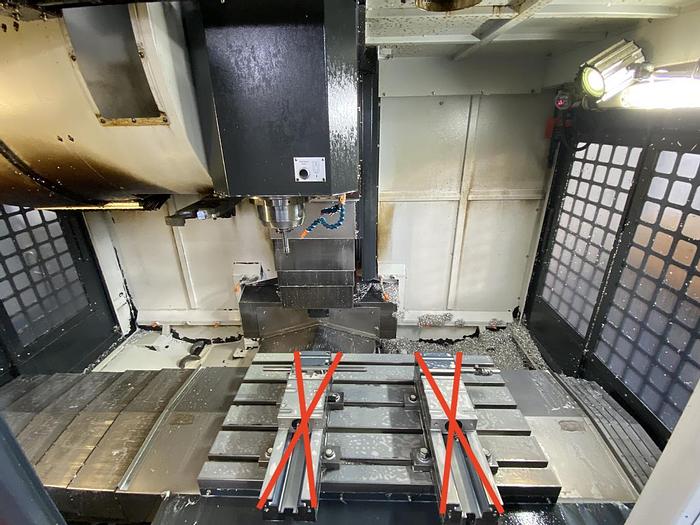

Arbeitstisch


Tischabmessungen (LxB) 950 x 520 mm


max. Tragfähigkeit 800 kg


T-Nuten (Breite x Abstand x Anzahl) 18 x 100 x 5


Tischplattenkante über Boden 940 mm




Spindeldaten


Spindeldrehzahl 12.000 U/min


Werkzeugaufnahme SK40 DIN 69871


Spannschraube DIN 69872




Werkzeuge (Doppelarmgreifer)


Werkzeugplätze 30 Stück


Werkzeugwechselzeit (Werkzeug - Werkzeug) 1 (6 kg) Sek.




Allgemeine Daten


Druckluftversorgung 6 - 8 bar


Kühlmitteltankinhalt 275 ltr.


Kühlmitteldruck 1,8 bar


Kühlmittelfördermenge 67 l/min


Anschlussleistung 25 kVA


Abmessungen LxTxH 2905 x 2185 x 2850 mm


Gewicht 6.850 kg




Extras


HEIDENHAIN-Handrad


Direktes Wegmesssystem


Touch-Probe


RS 232-Schnittstelle


Werkstückzähler


Geschlossenes Gehäuse


Zentralschmierung


Arbeitsplatzbeleuchtung


Wärmetauscher


Satz von Einstellelementen


Kegelreinigung (Ausblasen beim Werkzeugwechsel)


Kühlmittelsumpf


IKZ 20bar




Allgemeine Konstruktion


Stabiles Gussbett aus Meehanite


Linearführungen in X,Y; Z-Achse als Flachführung (Turcite)


Keuz Tischdesign mit fester Säule


Servomotoren direkt gekoppelt mit Kugelumlaufspindeln


Leistungsstarke Riemenantriebsspindeln


Thermosymmetrischer Spindelstock


CE-Konformität


Vollständige Dokumentation

Spezifikationen

Jahr2012
ZustandGebraucht
Lagernummer2200030
