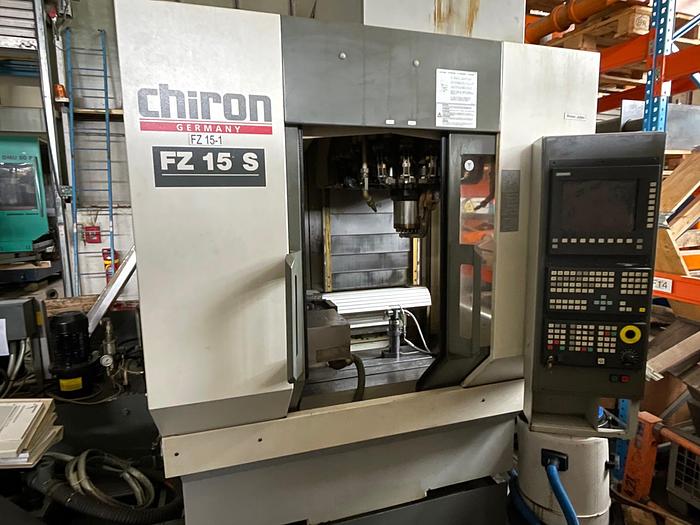

CNC Bearbeitungszentrum

CHIRON FZ 15 S

Baujahr 2001

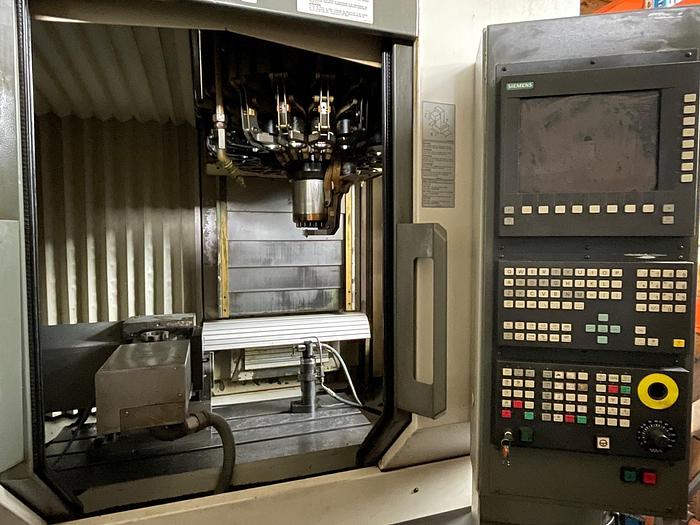

CNC Steuerung SIEMENS SINUMERIK 840 D

x-Weg 550 mm

y-Weg 400 mm

z-Weg 360 mm

Werkzeugaufnahme SK40

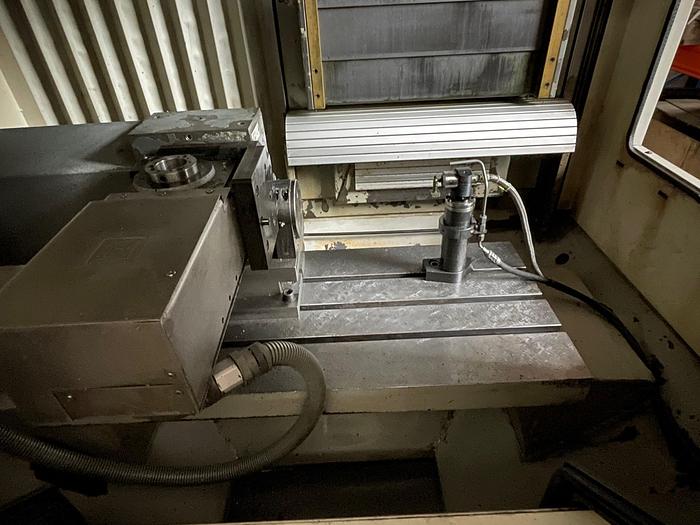

Arbeitstisch:

Tischaufspannfläche 1050 x 450 mm

max. Tischbelastung 500 kg

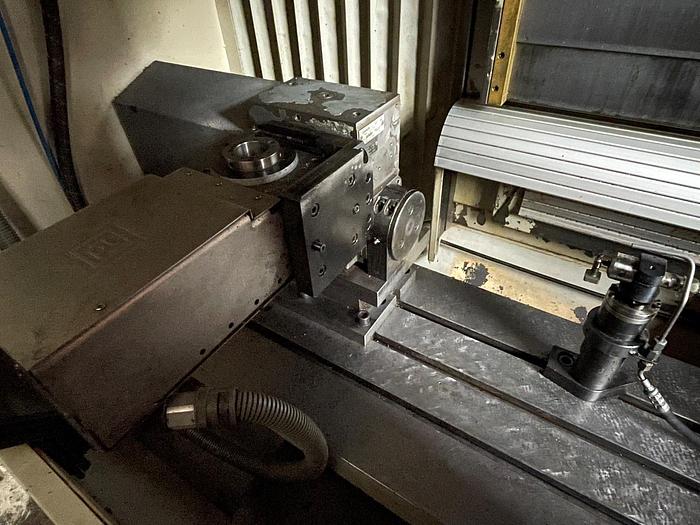

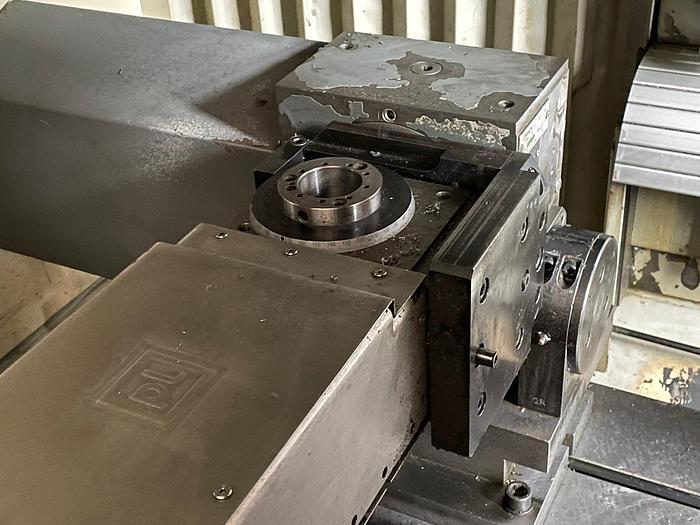

PEISELER 2-Achsrundtisch

max. Werkstückdurchmesser 280 mm

max. Werkstückhöhe 250 mm

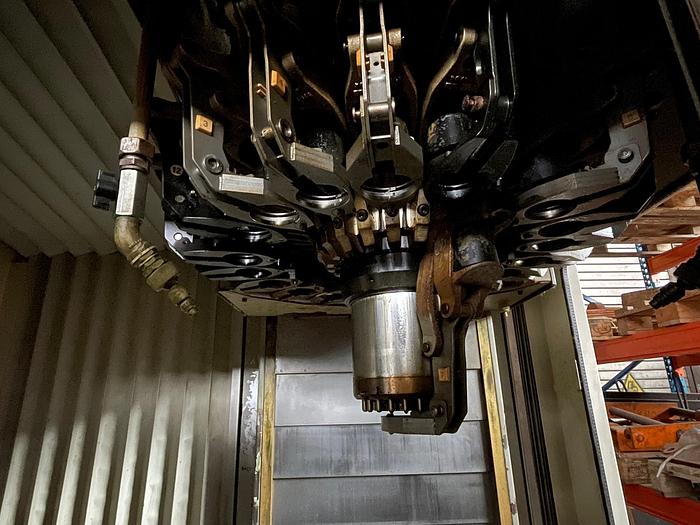

Werkzeugmagazin:

Anzahl der Werkzeugplätze 48 pos.

max. Werkzeugdurchmesser 82 mm

max. Werkzeugdurch. bei freier Nachbarbox. 125 mm

max. Werkzeuggewicht 5/10 kg

Wechselzeit Span - Span 2,4 sec

Vorschübe:

Eilgang 60 m/min

Gesamtleistungsbedarf 19 kVA

Raumbedarf ca. 3,7 x 4,0 x 3,5 m

Maschinengewicht ca. 6,9 t
