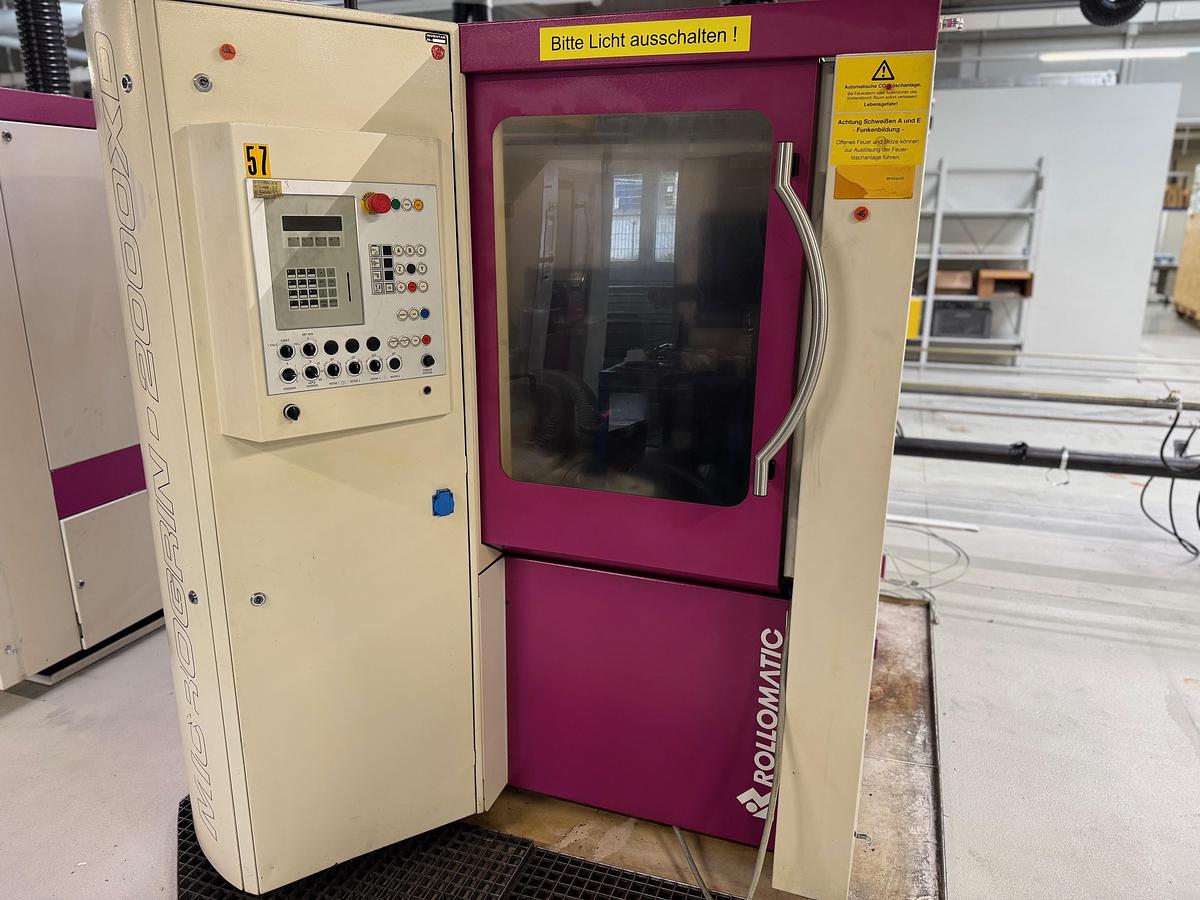

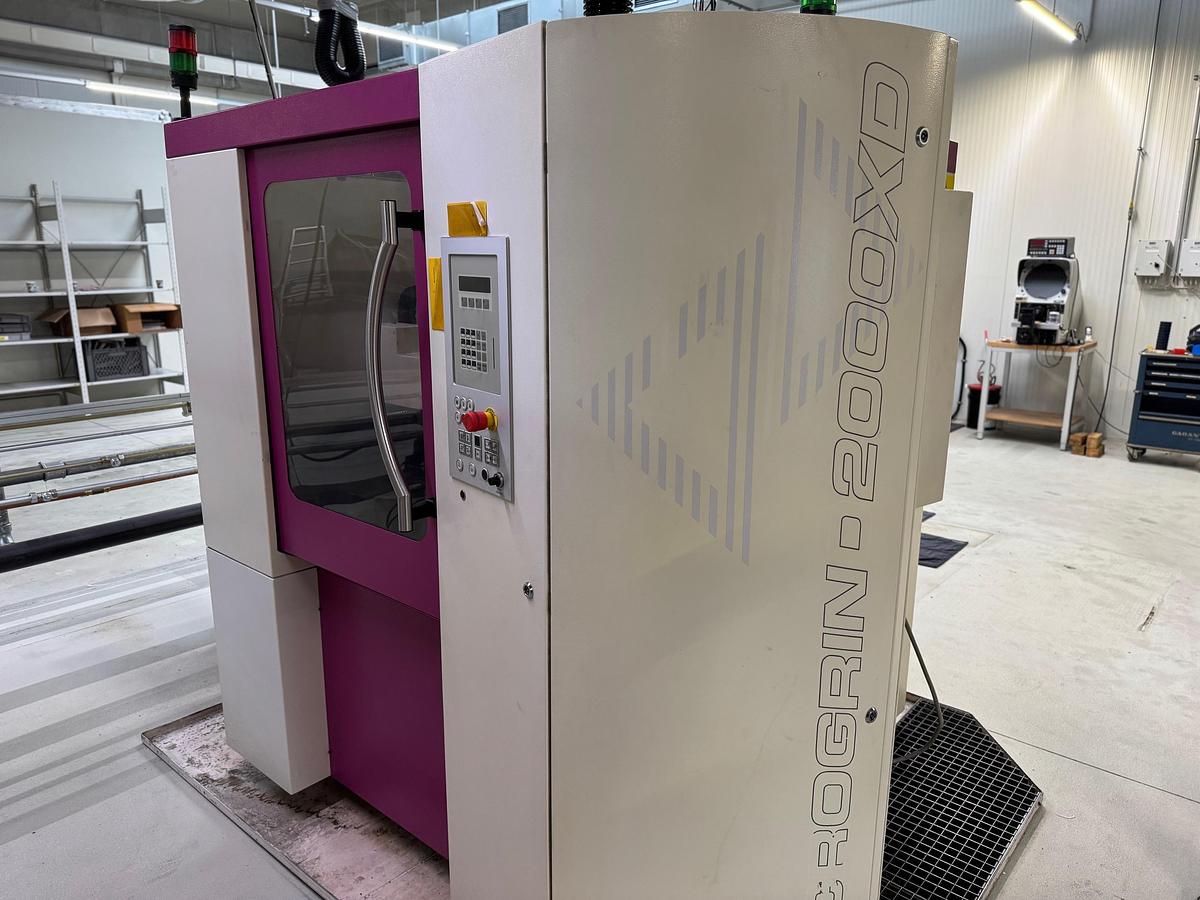

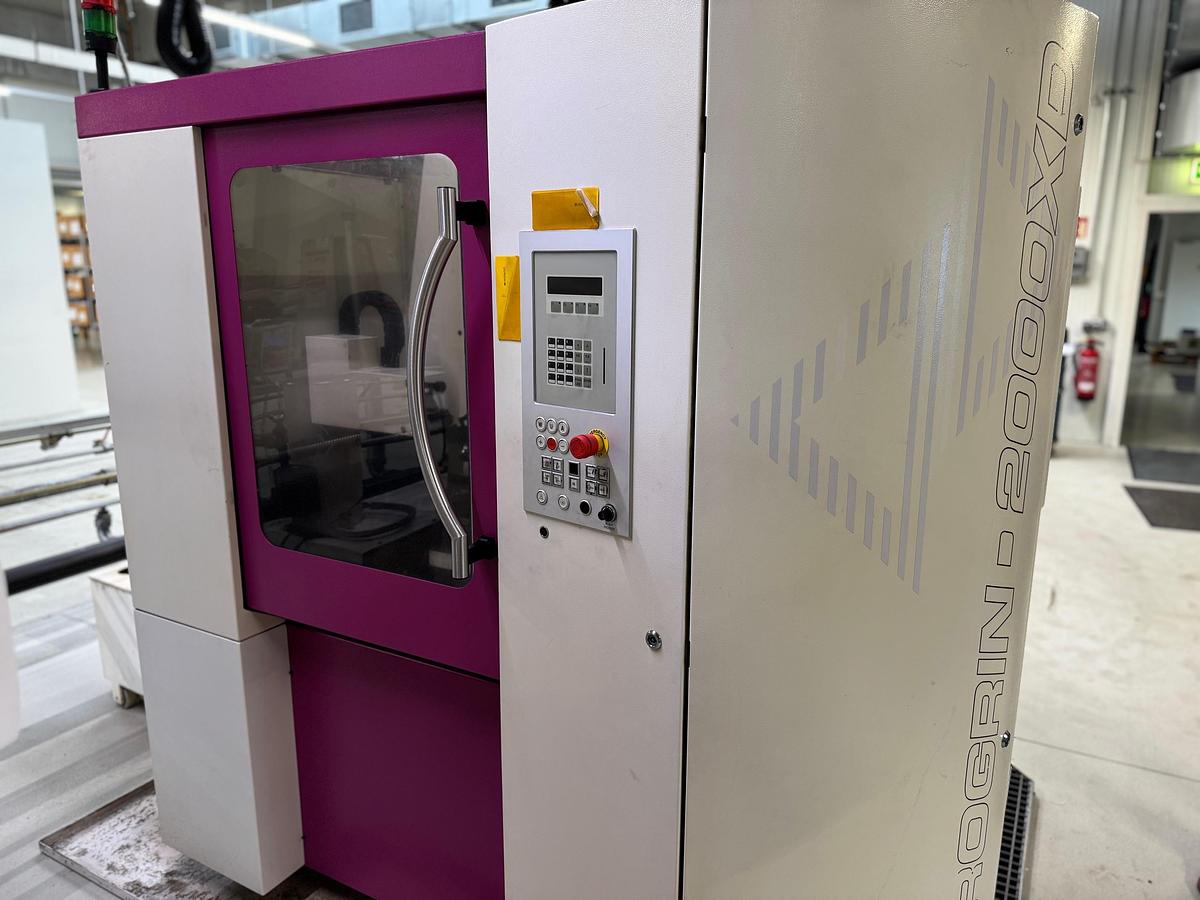

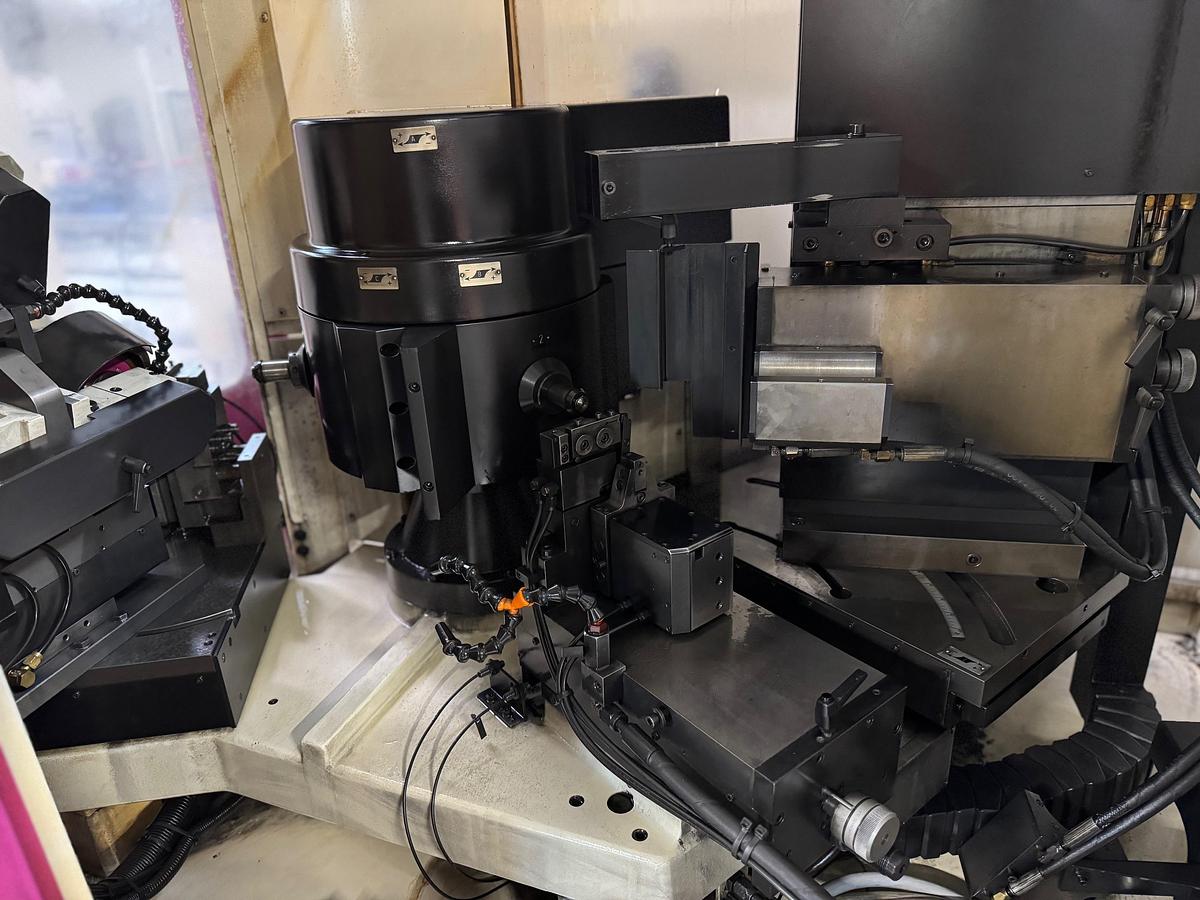

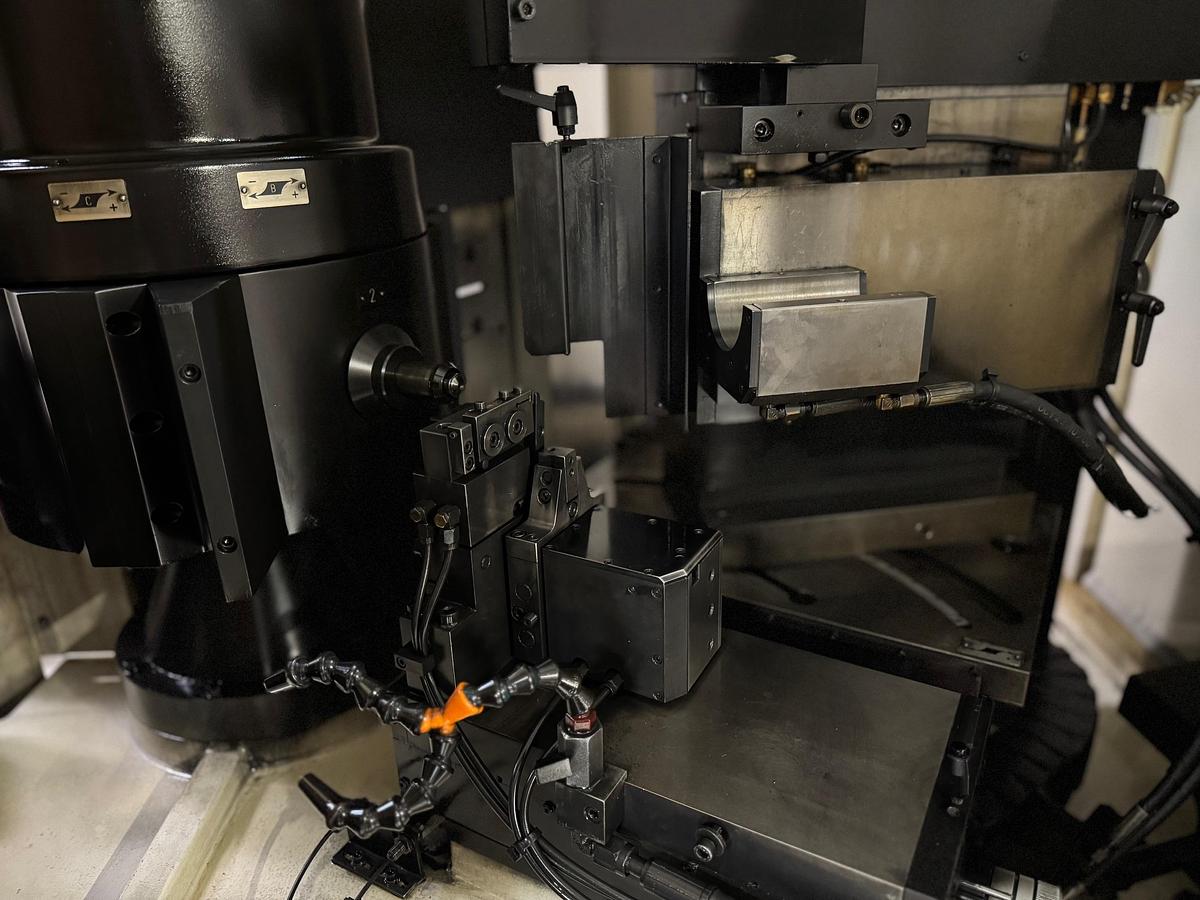

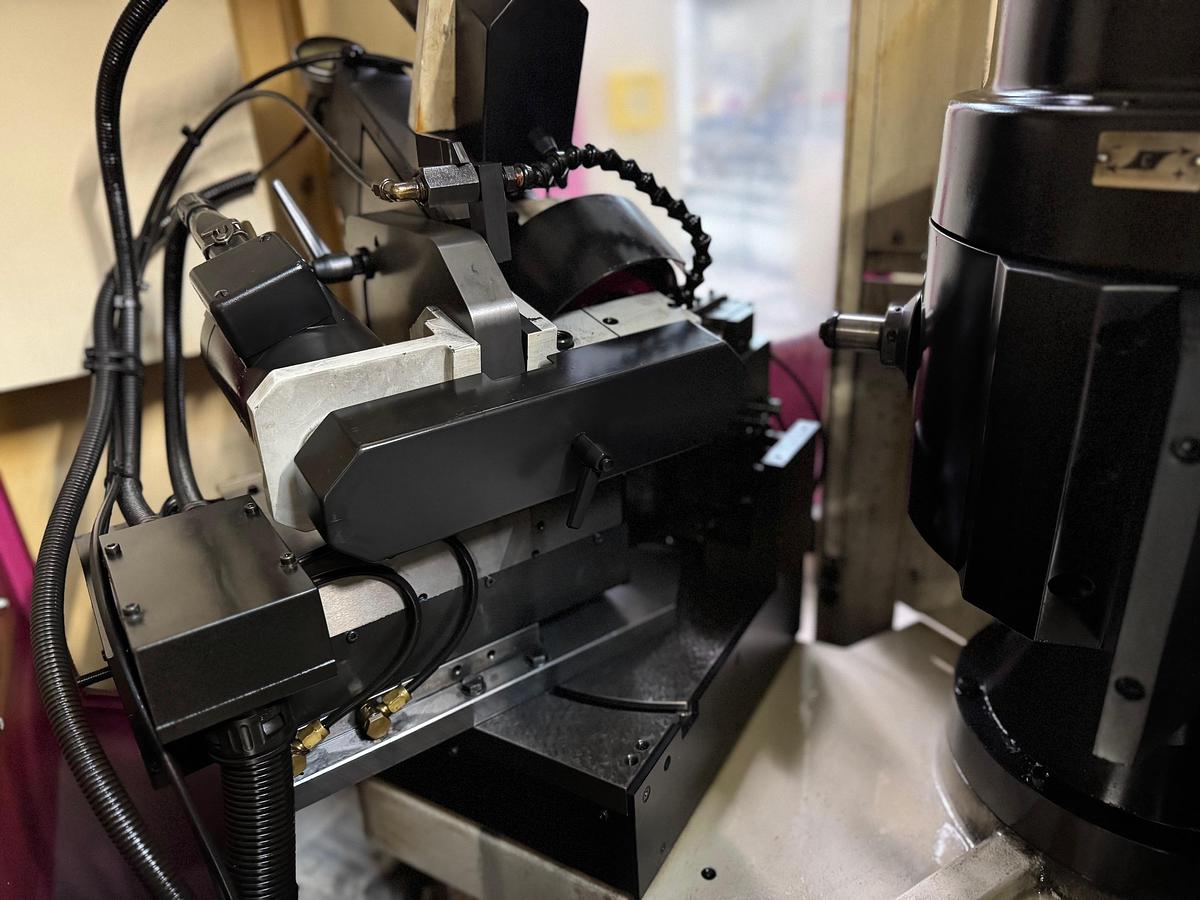

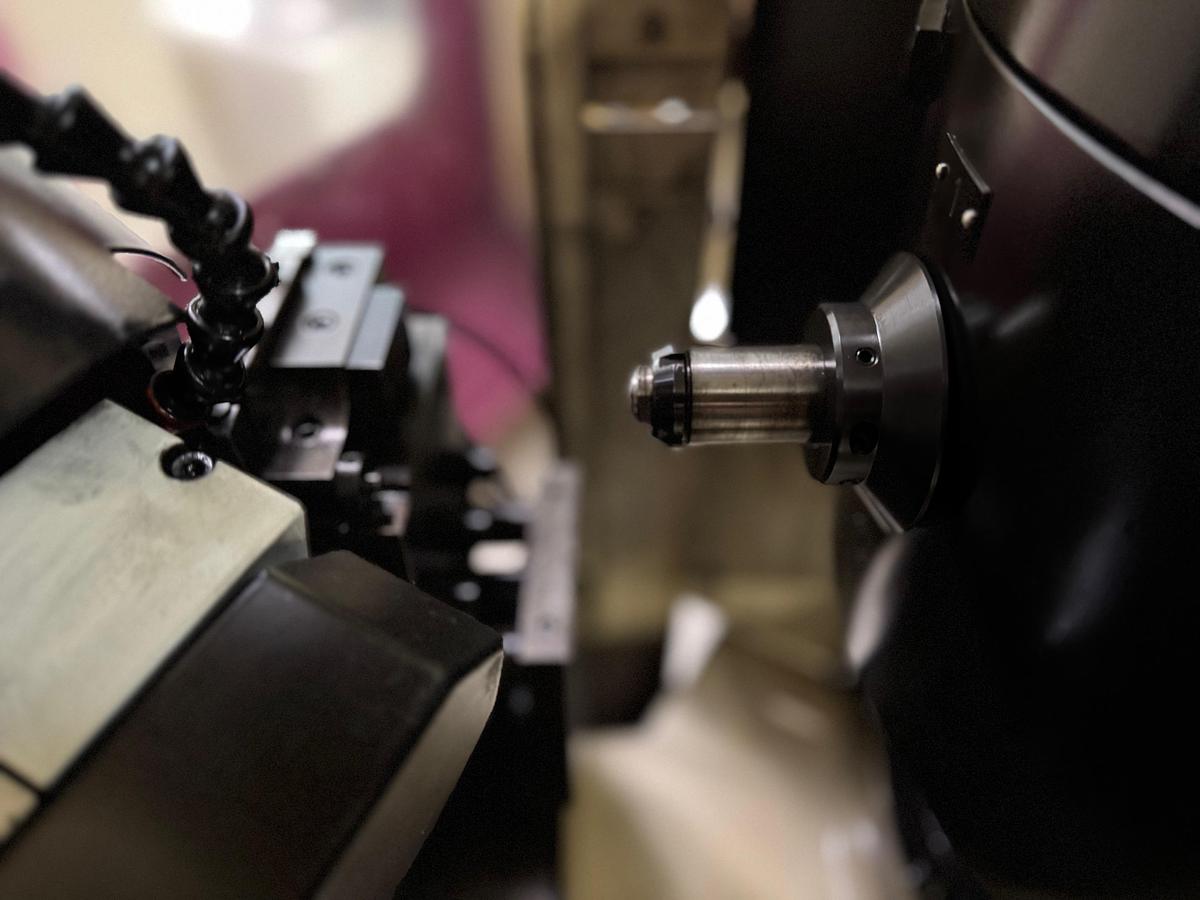

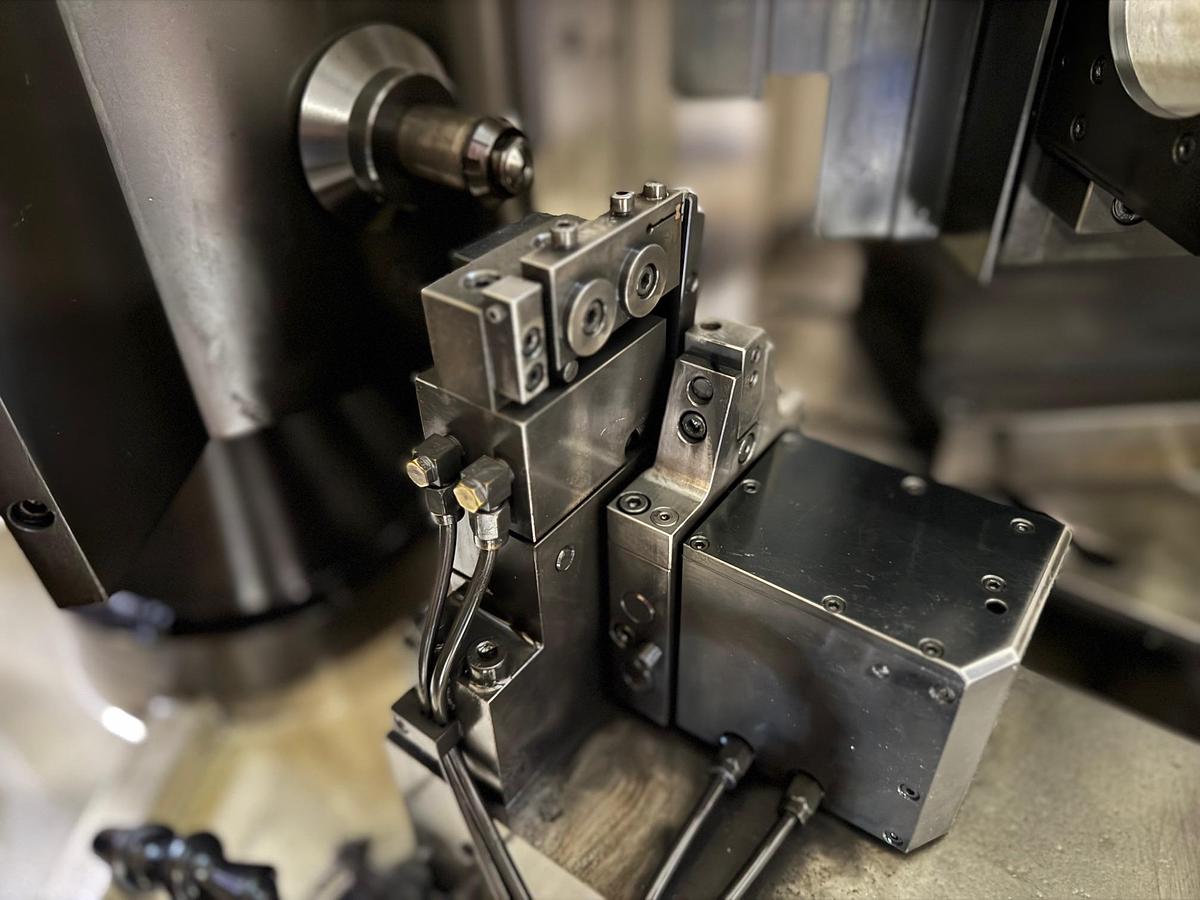

Werkzeugschleifmaschine ROLLOMATIC CNC 2000 XD

WERKZEUGSCHLEIFMASCHINE

ROLLOMATIC CNC 2000 XD

BAUJAHR 2000

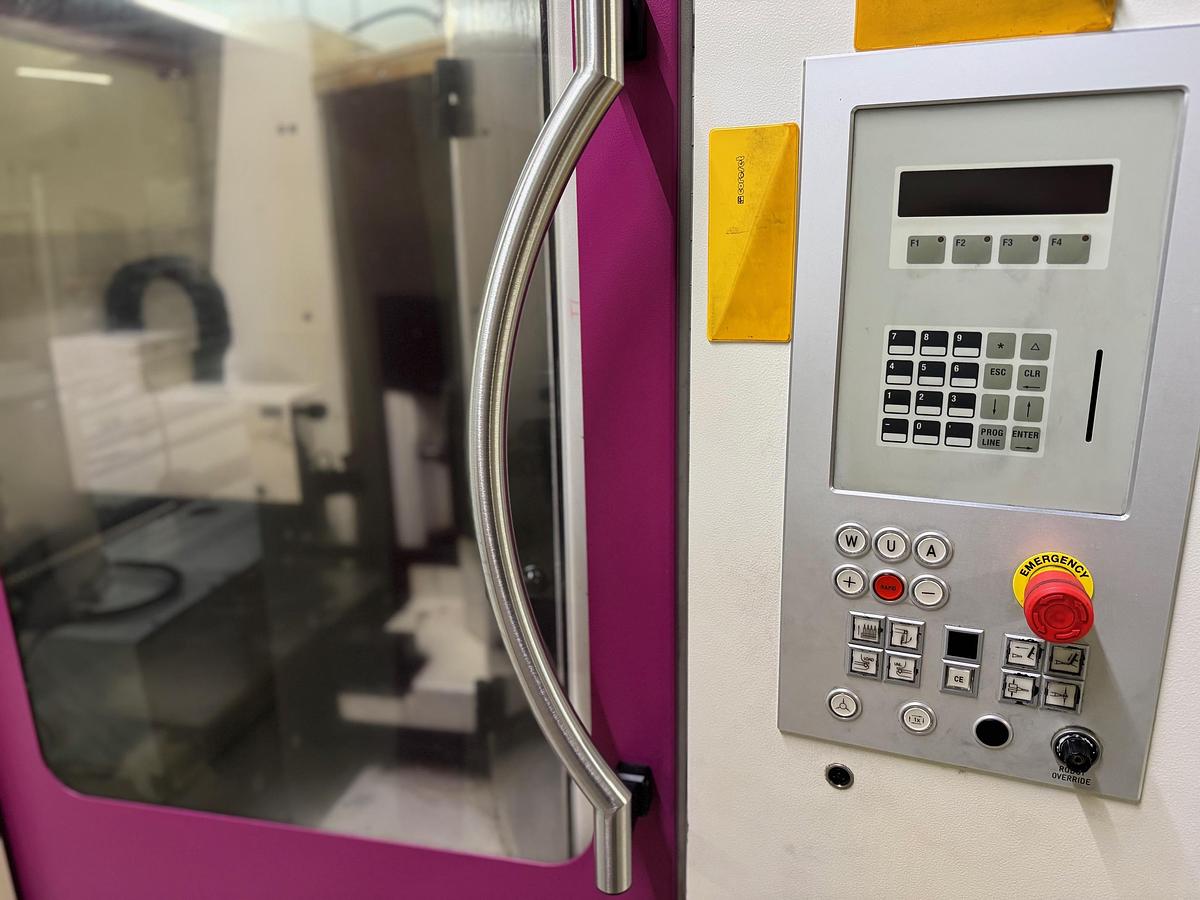

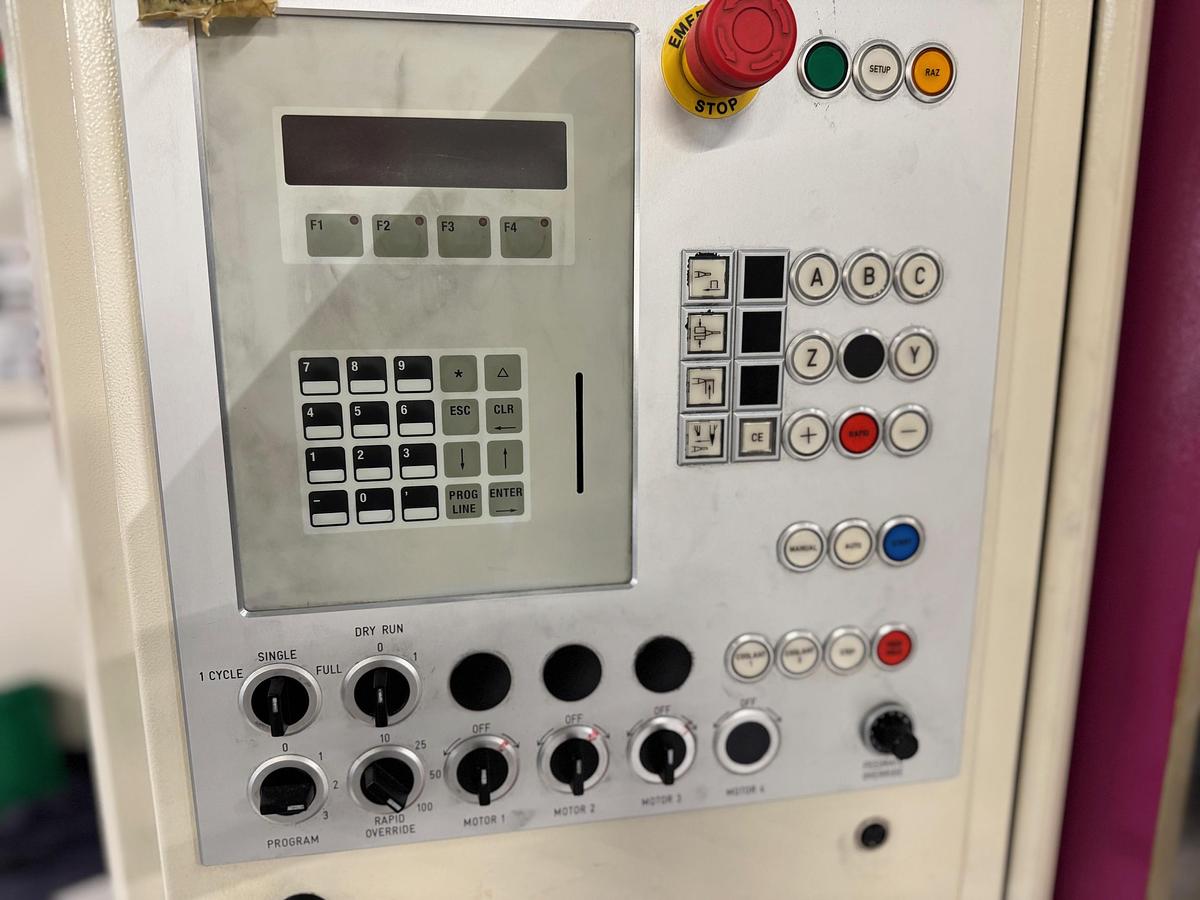

CNC Steuerung: ROLLOMATIC

TECHNISCHE DATEN:

Schleifbereich:

  Schleifdurchmesser: 0,1 – 2,0 mm

  Spannzange: B 8

  Schneidlänge: 0 – 15 mm

  Spiralwinkel: 24 – 45°

  Gesamtlänge: 30 – 50 mm

  Hub Z: 67 mm

  Hub Y: 35 mm

  Achsen:

  A: 63°

  B: 360°

  C: 360°

AUSSTATTUNG:

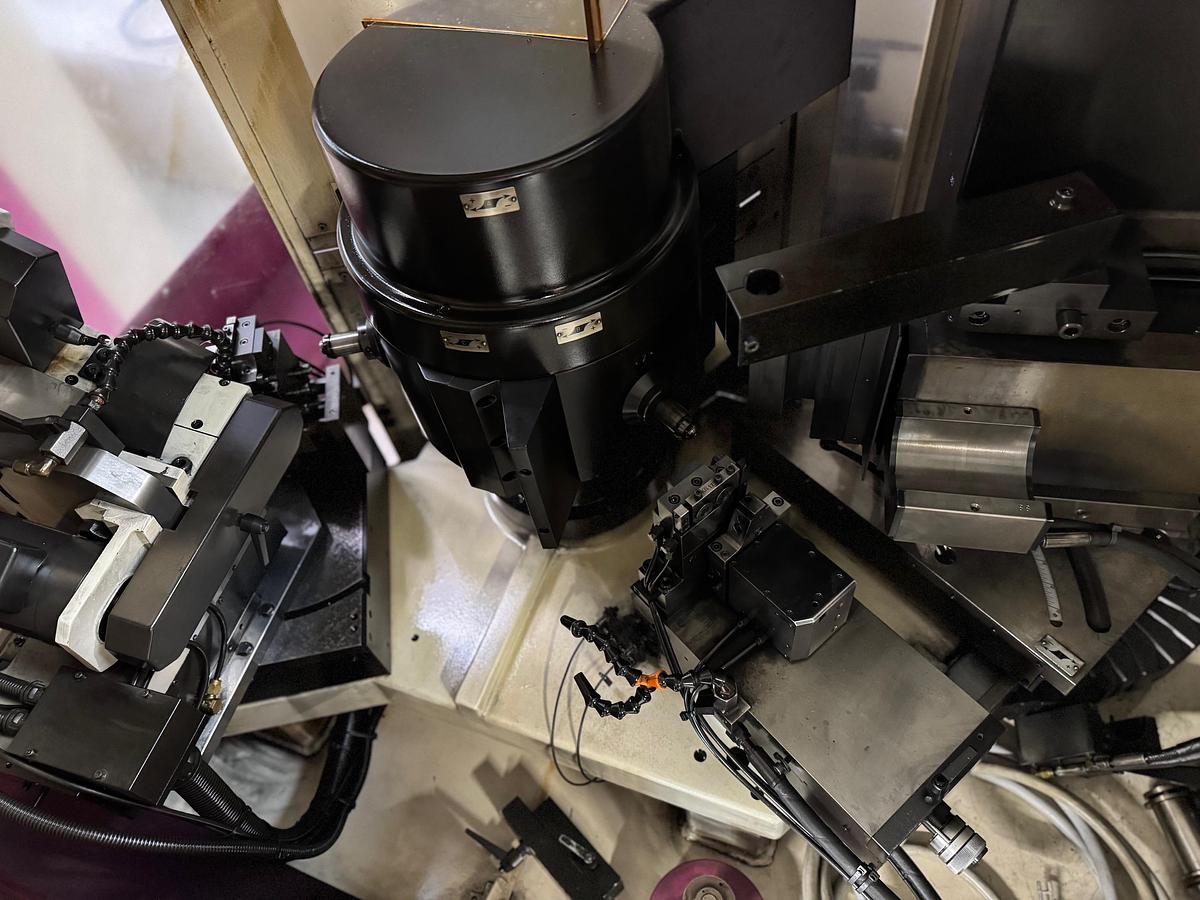

  Drei-Achsen simultan + zwei Roboterachsen

Station 1:

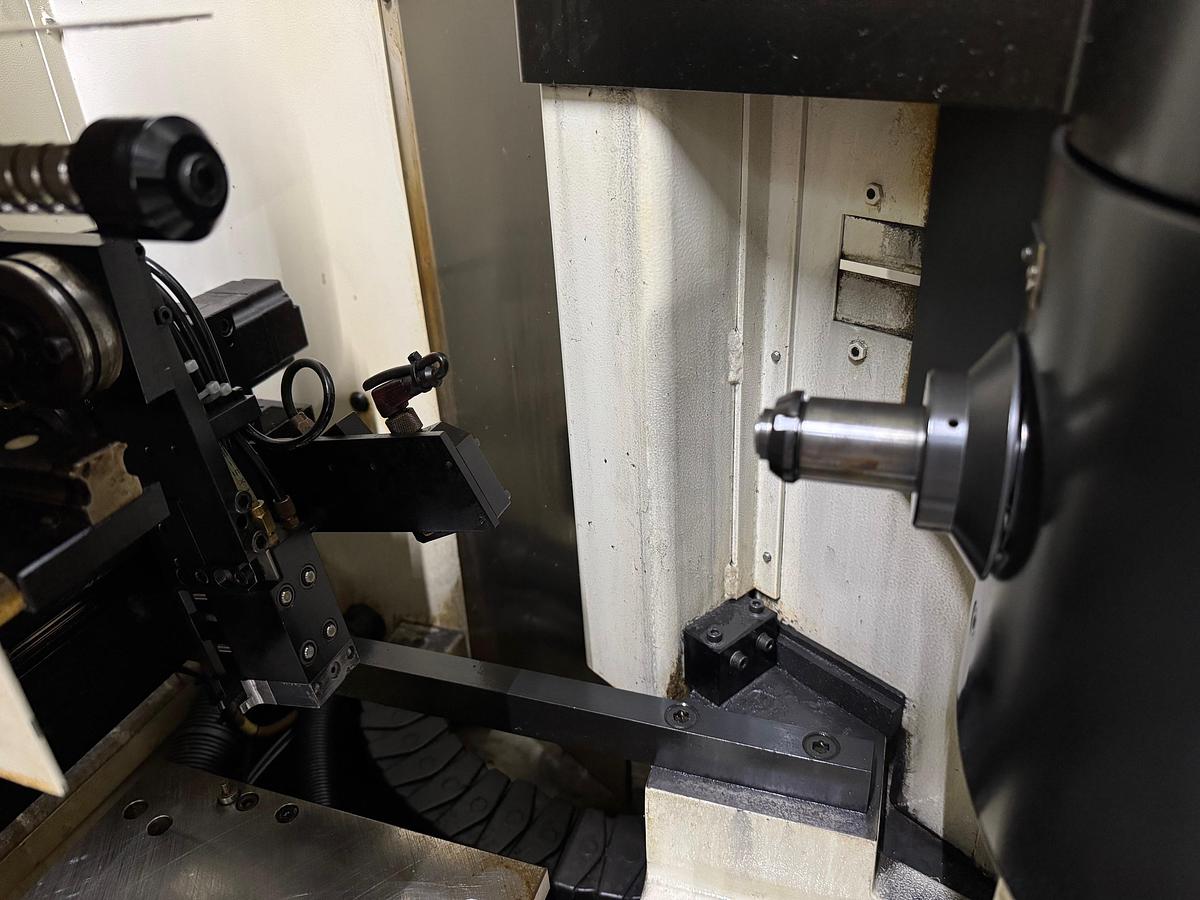

  Roboter zum Laden/Entladen

  Schaftdurchmesser: 0,5 – 3.175 mm

  Gesamtlänge: 30 – 50 mm

Station 2:

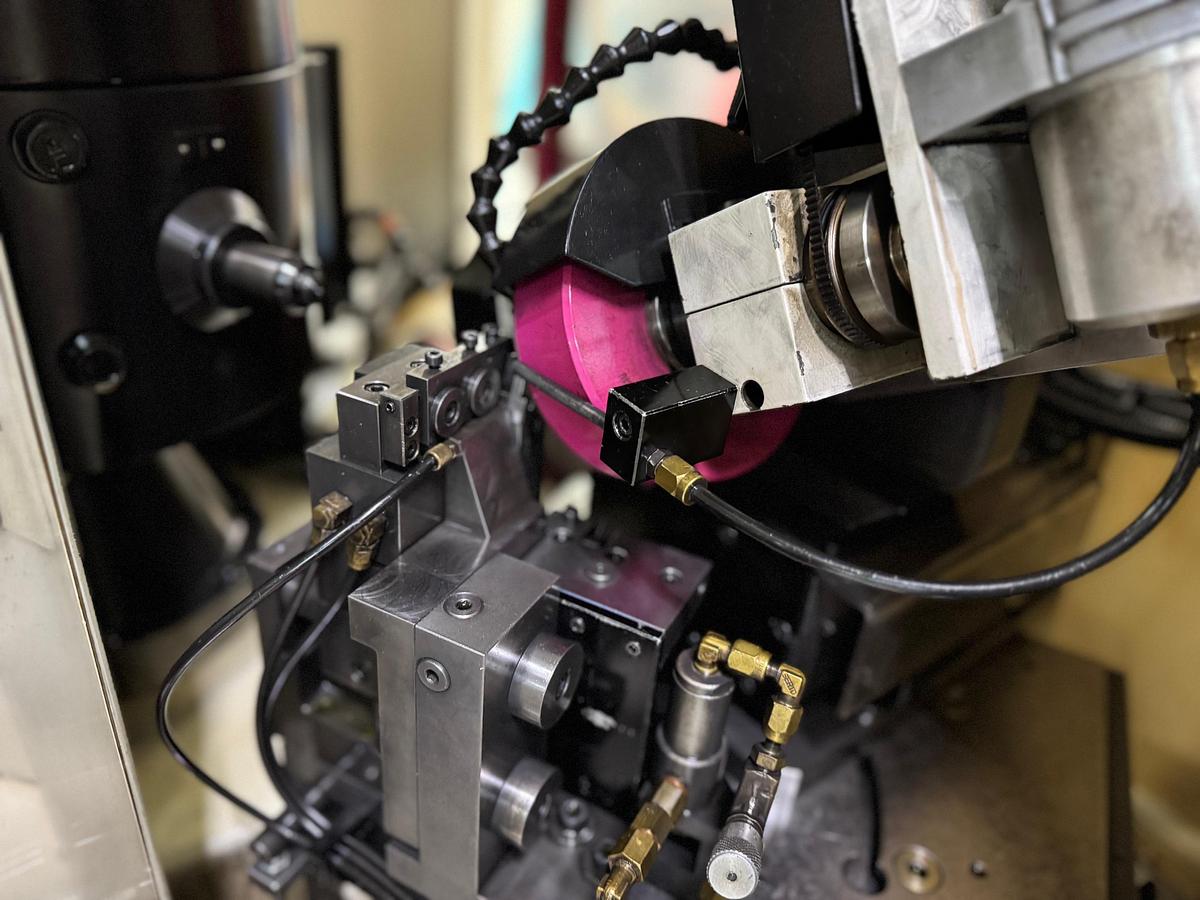

  Nuten- und Hinterschleifen

  Direkt angetriebene Spindel, 70 mm Durchmesser, 0,30 kW

  Umformer: 2.000 – 6.000 U/min

  Schleifscheibe Nuten: 150 mm Ø

  Schleifscheibe Hinterschleifen: 100 mm Ø

Aufstellmaß

(L x B x H): 2.300 x 2.000 x 2.200 mm

Gewicht: 2.000 kg
